压电式拉力传感装置结构设计方案

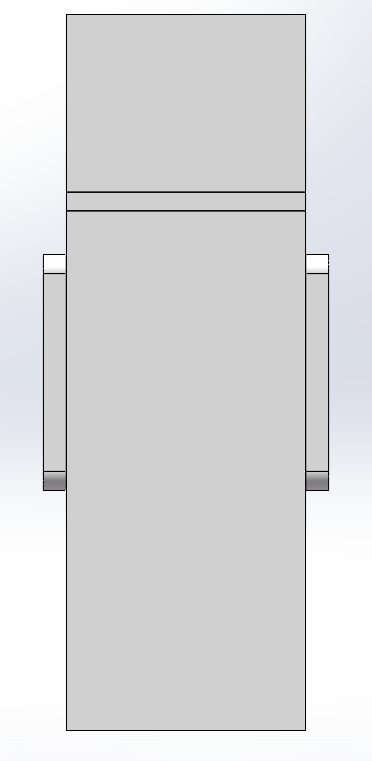

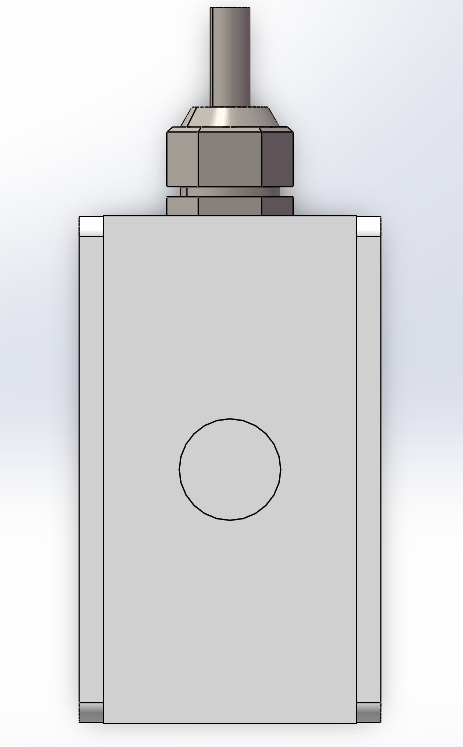

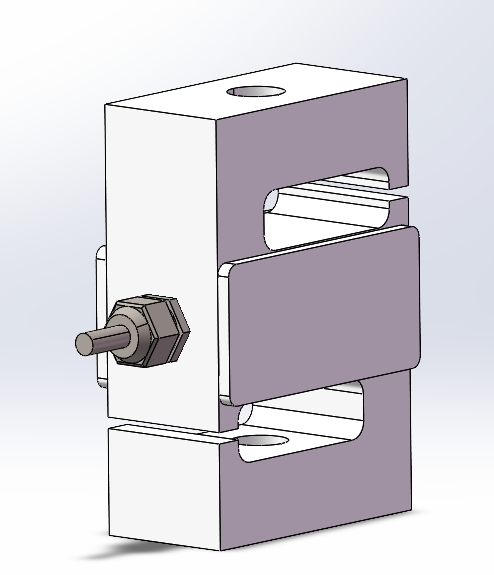

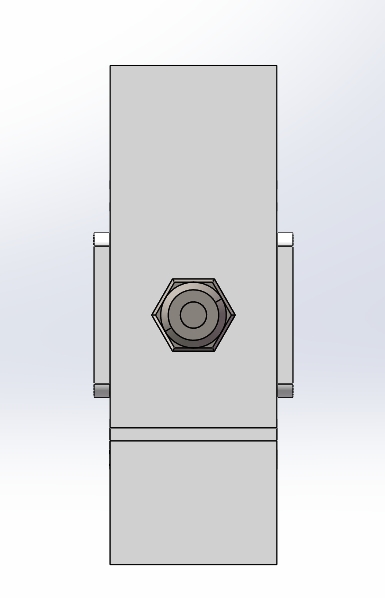

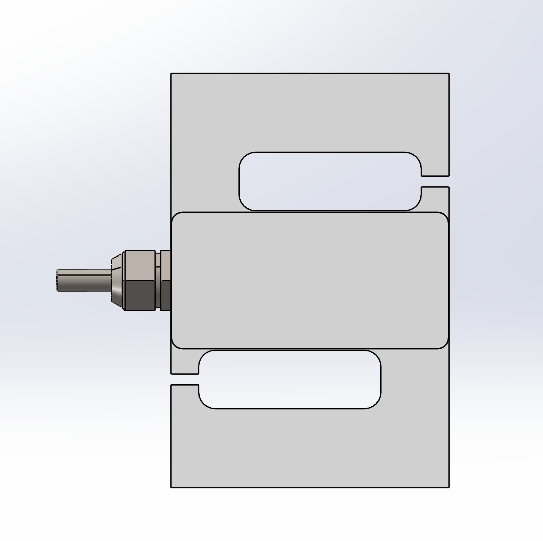

　　在工业称重、物料拉力检测、小型商用衡器的实际应用场景里，这类双传力端的拉力传感结构是核心测力单元，日常接触的商用电子吊秤、小型台秤、生产线拉力在线检测工位，都能见到同原理结构的身影，相比传统杠杆式秤具，这类结构没有复杂的传动杠杆组，整体集成度更高，长期使用的磨损点更少，测力稳定性更易控制。从结构设计逻辑来看，整个装置核心分为三个功能区段，两端伸出的轴段是拉力传递接口，中间的方形主体是力敏元件安装腔体，设计时特意将传力路径做了对称布局，两端拉力加载时，力流会沿着两侧传力段均匀传导到中间的力敏夹持区域，避免偏载带来的测力误差，这也是这类拉力传感器能保证线性度的关键设计点。

　　实际选型安装时要注意，两端的伸出轴段是唯一的受力承载位置，安装时要保证拉力方向和轴段轴线完全重合，不能出现侧向附加力，否则会导致压电片受力不均，直接影响输出信号的准确性，中间方形主体的外表面是安装定位基准面，可通过压板或者抱箍结构固定在设备机架上，安装面的平面度要控制在合理范围内，避免壳体受挤压产生附加形变干扰测力结果。内部的力敏组件采用压电片加垫片的组合结构，设计时将压电片垫片分为基板部分和边缘传力部分，装配时两个拉力传递部分的两端分别固定，利用两端受拉时产生的横向作用力夹紧力敏器件，压电片垫片的一侧压在压电片中心区域，保证压电片受力集中在有效感应区，基板部分位于压电片另一侧，和边缘传力部分贴合，完全贴紧压电片表面，这种夹持方式能让压电片只感受纯拉力带来的横向挤压力，过滤掉不必要的弯曲应力，提升测力的重复性精度。

　　从安装边界尺寸来看，两端伸出轴段的直径和伸出长度要匹配配套的吊环、连接叉等标准件，中间方形主体的长宽尺寸要预留足够的内部空间容纳压电片和信号引出线，同时壳体壁厚要满足额定拉力下的强度要求，避免受拉时壳体产生过大形变导致内部压电片碎裂，设计时通常会先根据额定测力值计算壳体的受力变形量，将变形量控制在压电片的允许形变范围内，同时预留足够的安全系数。这类结构相比应变式拉力传感器，不需要在弹性体上粘贴应变片，装配工序更简单，压电元件的响应速度更快，适合动态拉力的检测场景，比如生产线的物料拉力实时监测、小型起重设备的超载预警，都能适配，在商用衡器领域，用这类结构制作的电子秤可以完全取代传统杆秤，体积更小，称重精度更高，还能方便地加装数字显示模块，直接输出重量数值。

　　设计过程中还要考虑信号引出线的走线位置，通常会在壳体侧面预留走线孔，做好密封处理，避免粉尘、水汽进入腔体内部影响压电片性能，两端传力轴和壳体的连接部位要做可靠的固定，通常采用过盈配合加焊接的方式，保证拉力传递过程中不会出现松动，长期使用后不会出现零点漂移的问题。实际生产装配时，要严格控制压电片垫片和压电片的贴合面平面度，贴合面不能有毛刺、凸起，否则会导致压电片局部应力集中，容易出现碎裂或者输出信号非线性的问题，装配时的夹紧力也要控制在设计范围内，既要保证各部件贴合紧密无间隙，又不能压坏压电片。
