汽车传动用双联齿轮式二级变速构件

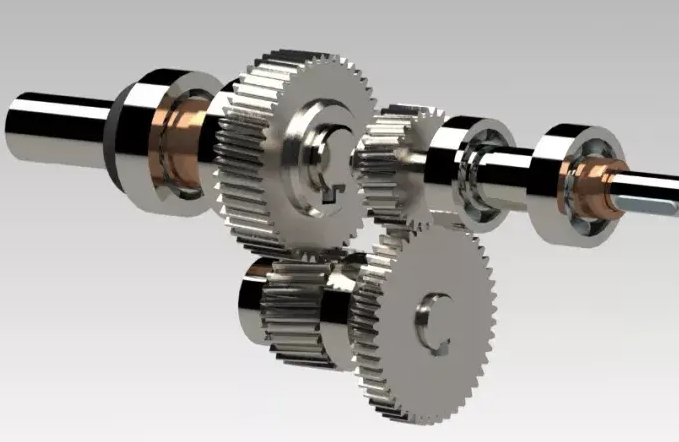

在轻型乘用车、低速工程作业车辆的传动系统布局中，这类双联齿轮结构的二级变速构件是匹配动力输出端与行驶负载的核心传动零件，区别于传统三轴式变速箱的分散齿轮布局，该构件将两个不同齿数的传动齿轮集成在同一轮毂基体上，大幅压缩了变速机构的轴向安装空间，适配布置空间紧凑的前置前驱车型、小型农用作业机械的传动箱腔体。从实际装车工况来看，该构件承担着两个前进挡位的动力传递切换：当车辆处于起步、爬坡、重载牵引工况时，大齿数齿轮参与啮合，通过更大的传动比放大发动机输出扭矩，克服起步阻力、坡道阻力与重载牵引阻力，避免发动机因负载过大出现熄火、转速掉幅过大的问题；当车辆进入平直路面高速巡航工况时，小齿数齿轮切入传动路径，降低整体传动比，在维持稳定车速的前提下压低发动机运转转速，减少不必要的燃油消耗，同时降低动力系统的振动与噪声水平，提升行驶平顺性。

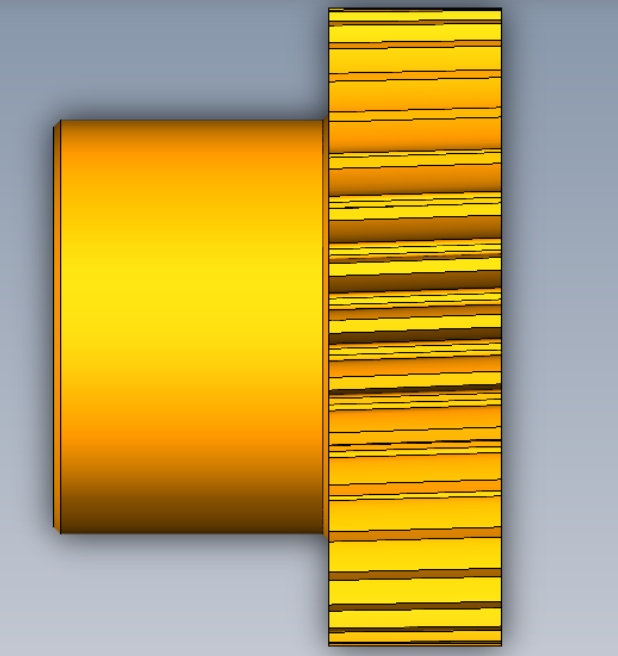

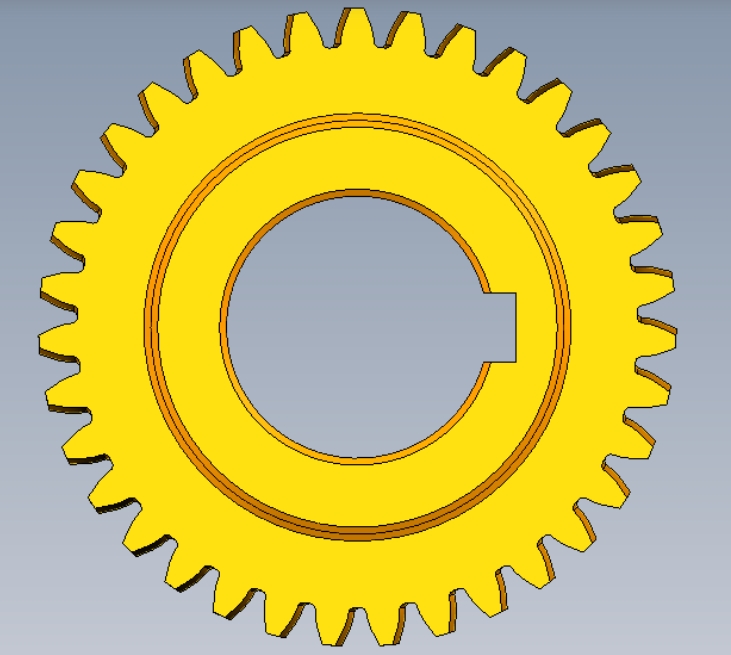

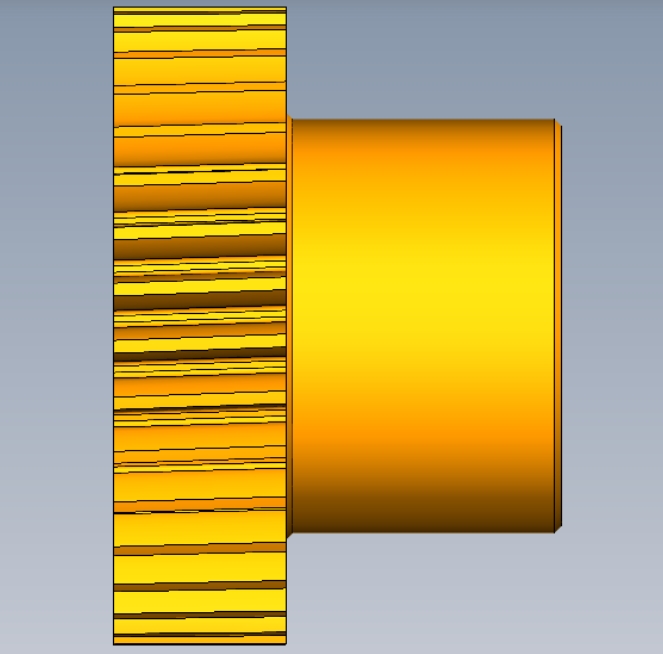

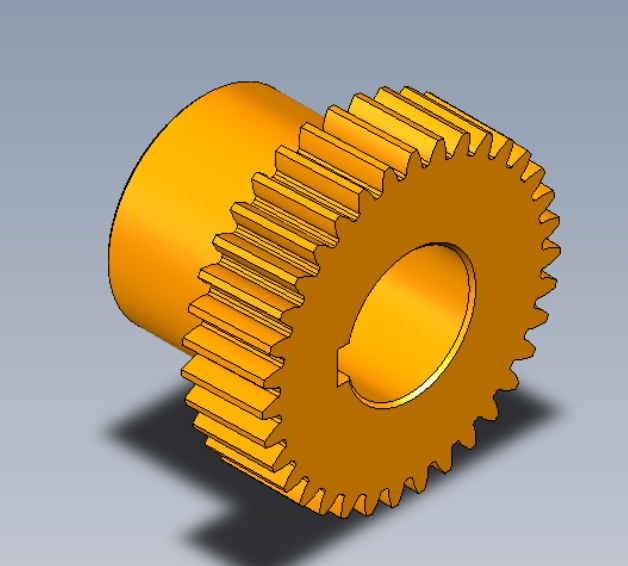

从设计逻辑层面拆解，该构件采用一体式轮毂加双联齿圈的结构，省去了分体式齿轮装配所需的定位销、连接键等冗余零件，从根源上避免了分体装配带来的同轴度误差、连接松动风险。轮毂中心设计有带键槽的通孔，用于与传动主轴通过平键实现周向固定，传递扭矩的同时保证齿轮与轴的同步转动，键槽的位置与尺寸严格匹配对应规格主轴的键槽公差，避免装配时出现键侧间隙过大导致的冲击载荷。齿圈部分采用渐开线圆柱直齿齿形，齿向与齿轮轴线平行，加工时可通过滚齿一次成型，加工难度低于斜齿结构，同时直齿结构在换挡时更容易实现平顺啮合，降低换挡打齿的概率，适配没有同步器的简易变速机构使用。齿顶与齿根的过渡圆角经过优化设计，避免应力集中导致的齿根断裂问题，在频繁换挡、交变载荷的工况下能有效提升零件的疲劳寿命。

从安装边界与尺寸适配角度来看，该构件的轴向总长度严格匹配二级变速腔的轴向安装间隙，轮毂外圆与齿圈的同轴度公差控制在IT7级以内，保证转动时的齿圈径向跳动量在允许范围内，减少啮合冲击与不均匀磨损。轮毂的内孔直径与对应传动主轴的轴径采用过渡配合，装配时通过热装或压装实现紧密贴合，避免高速转动时出现内孔与轴的相对滑动。齿圈的外径尺寸经过精确计算，保证与对应啮合齿轮的中心距符合变速腔的壳体安装孔位要求，不需要额外调整轴承座位置即可完成装配，降低变速箱壳体的加工难度与装配调整工作量。齿宽尺寸根据传递的额定扭矩计算确定，在保证齿面接触强度满足最大扭矩传递要求的前提下，尽可能压缩齿宽尺寸，减少零件的转动惯量，降低换挡时的转动阻力，让换挡操作更轻便。

在实际应用场景中，这类构件除了应用在传统燃油车辆的二级变速箱中，也可适配小型电动代步车、电动场地作业车的减速变速机构，在电动车辆的固定速比减速基础上增加一个变速挡位，兼顾低速爬坡的扭矩需求与高速行驶的转速控制需求，解决单一速比电驱系统爬坡无力、高速续航不足的问题。零件的基体采用合金结构钢加工，齿面经过高频淬火处理，表面硬度达到HRC45-50，既保证齿芯有足够的韧性承受冲击载荷，又让齿面有足够的耐磨性应对长期啮合的磨损，在正常润滑维护的工况下，使用寿命可覆盖车辆全生命周期的传动需求。设计过程中需要重点校核齿根弯曲强度与齿面接触强度，根据发动机最大输出扭矩、车辆满载总质量、轮胎滚动半径等参数计算齿轮的受力情况，确定合适的模数与齿数配比，避免出现齿面点蚀、齿根断裂、换挡卡滞等实际使用中的故障问题。
