双曲柄式犁爪伸缩作业部件结构设计

在旱地耕整、残膜回收、块茎类作物收获这类需要部件周期性入土作业的农机场景里，犁爪的动作逻辑直接决定作业质量与动力损耗——如果犁爪全程保持伸出状态，不仅会在非作业行程带起多余土壤增加牵引阻力，还会因持续与土壤摩擦加速刃口磨损，而这套双曲柄驱动的犁爪伸缩结构，正是针对这类周期性入土作业需求开发的执行部件。

从实际作业逻辑来看，该部件的核心功能是在车轮转动的一个周期内，完成“伸出入土-保持作业角度-缩回离土”的完整动作循环：当偏心盘随轮轴转动到下止点区间时，偏心距带动连杆将犁爪推至最大伸出位置，此时犁爪刃口与地面呈适配入土的夹角，可顺利切入土壤完成挑膜、松土或者块茎抬升动作；当轮轴转过作业区间后，偏心距的变化会通过连杆拉动犁爪绕安装铰点回转缩回，让犁爪抬离地面，避免空行程阶段刮带土壤、缠绕作物残茬。整个动作的触发完全依靠机械结构的几何关系实现，不需要额外配置液压或者电控执行单元，适配中小型牵引式农机的低成本配置需求。

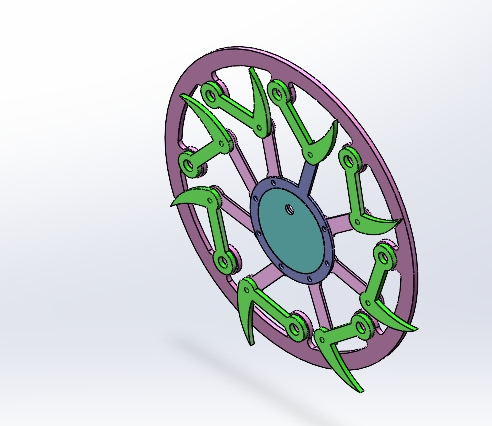

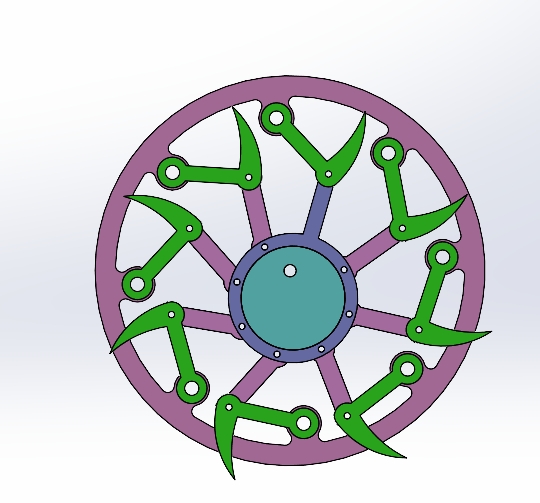

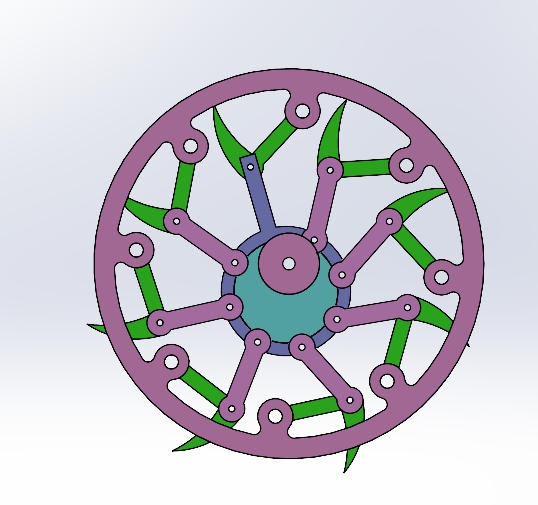

设计层面采用了典型的双曲柄机构演化思路，将轮轴作为固定回转中心，偏心盘作为主动曲柄，连接犁爪与机架的连杆作为从动件，通过调整偏心盘的偏心距大小，可直接控制犁爪的伸缩行程：偏心距越大，犁爪伸出的最大长度越长，入土深度也就越大，可根据不同的作业工况（比如沙壤土需要浅伸避免缠草，黏重土需要深伸保证作业深度）调整偏心参数。结构上做了模块化拆分，犁爪的作业刃部与连接柄部分体设计，两者通过铰点位置的紧固件连接，当刃口磨损到作业极限时，只需要更换前端的犁爪刃件，不需要拆卸整个连杆传动结构，大幅降低田间维护的时间成本。犁爪的刃口做了弧形过渡设计，切入土壤时不会出现直角刃的卡滞问题，伸出到最大行程时，刃口的切线方向与机组前进方向呈15度左右的夹角，既能保证入土顺畅，也能降低作业时的牵引阻力。

从安装边界来看，该部件的安装铰点设置在柄部上端的通孔位置，安装时需要保证铰点中心与轮轴中心的中心距和连杆长度匹配，避免出现机构死点；犁爪缩回状态下，刃口最低点距离机架安装平面的高度要大于作业田块的最大土块高度，防止缩回状态下犁爪刮碰土块造成部件变形；伸出状态下，犁爪的最大伸出量要控制在轮缘半径以内，避免犁爪伸出过长碰到轮体造成运动干涉。整个部件的受力集中在两个铰点位置，上端的安装铰点承受犁爪作业时的土壤反力，下端的连杆连接铰点承受传动过程中的拉压载荷，设计时两个铰点都做了局部加厚处理，避免长期交变载荷下出现铰点开裂的问题。

在实际装配调试时，需要先手动转动轮轴检查整个行程的运动顺畅度，确认犁爪在伸缩过程中没有卡滞、没有与周边的机架护板、传动部件发生干涉，再将偏心盘与轮轴的连接紧固件锁死，防止作业过程中偏心盘移位导致动作逻辑错乱。犁爪的刃口表面做了硬化处理，可适应沙壤土、轻黏土等多数旱作田块的作业需求，针对石块较多的作业区域，可在连杆位置配置过载保护剪销，当犁爪碰到大石块载荷超过阈值时剪销剪断，避免犁爪柄部或者偏心盘变形损坏。
