双刃格斗匕首结构设计数字样件

从三维结构设计的实操角度拆解这款双刃匕首的数模逻辑，首先要明确这类冷兵器结构的核心应用边界——它既服务于影视游戏资产的高精度资产制作，为实时渲染场景提供可直接拓扑的几何基底，也可作为工艺收藏品开模前的结构验证样件，辅助金属加工环节确认刃部开角、配重平衡的实际参数，部分战术装备研发场景中，也会用这类数模做握持人机工程的模拟验证，避免实物打样阶段反复调整柄部弧度造成的材料损耗。

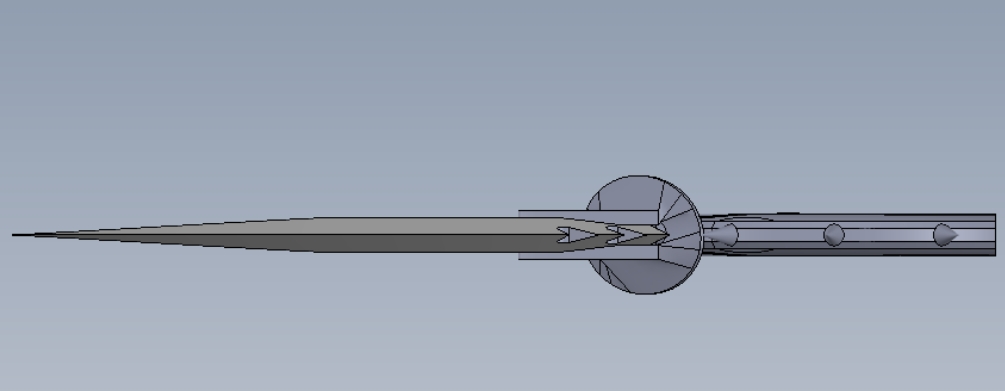

先看整体的结构分区，整个构件分为刃身、护手、柄芯、尾段四个核心装配段，刃身采用对称双刃布局，从尖部到护手位置的刃线做了连续的变曲率过渡，靠近尖部1/3段的刃角收窄到18度，兼顾穿刺时的应力集中效果，靠近护手的2/3段刃角放大到25度，提升劈砍过程中的刃口结构强度，避免侧向受力时出现崩口。刃身中部设计了对称的内凹血槽结构，不是单纯的装饰造型，一方面可以在同等刃身厚度下降低整体重量，调整整刀的重心位置，让重心落在护手前12mm的位置，握持时的操控灵活性更好，另一方面穿刺过程中可以形成空气通路，减少刺入后的负压吸附力，这部分的曲面过渡做了G2连续处理，数模里的圆角过渡没有出现曲率突变，后续不管是做金属铣削加工还是3D打印原型，都不会出现应力集中的薄弱点。

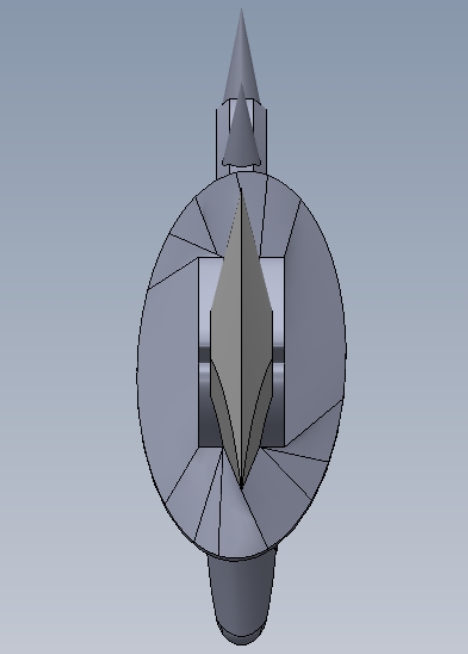

护手部分采用圆盘式对称结构，直径比柄部最大外径宽出22mm，这个尺寸边界是经过人机验证的，刚好可以在握持时阻挡手部向前滑向刃部，同时不会因为外径过大影响出刀收刀的动作流畅度，护手和刃身的连接位置做了嵌入式的定位止口，装配时柄芯穿过护手中心的方孔，和刃身尾部的定位槽过盈配合，不需要额外焊接就能保证连接强度，数模里这个配合面的公差带按H7/k6设计，金属装配时的压入力控制在合理区间，不会出现装配松动或者过盈量太大压裂构件的问题。

柄部采用分段式的防滑结构，表面做了周向的环形凹槽，凹槽深度1.2mm，间距8mm，握持时手指刚好卡入凹槽位置，即使手心出汗或者戴战术手套操作，也能保证足够的摩擦力，不会出现打滑脱手的情况。柄部内部是中空的柄芯结构，壁厚控制在2.5mm，既保证了整体的结构强度，在侧向施加150N的力时不会出现弯折变形，又能进一步降低整体重量，整刀的总重量控制在280g左右，长时间握持不会产生明显的疲劳感。尾段做了圆润的收边处理，没有尖锐的棱角，避免做突刺动作时尾端硌手，同时尾端预留了挂绳孔的结构，孔径6mm，可以穿入伞绳做腕带连接，防止格斗过程中刀具脱手。

设计过程中特意规避了传统匕首数模常见的几个问题：一是刃身和护手的连接位置没有做直角过渡，而是加了R2的圆角，既减少了加工时的应力集中，也避免使用过程中这个位置积存污渍难以清理；二是所有的外露棱边都做了0.3mm的倒角处理，除了刃口位置之外，其他部位不会出现锋利的毛边，装配和握持时不会划伤手部；三是整体的对称度控制在0.1mm以内，旋转刃身的时候不会出现动平衡偏差，投掷使用时的飞行稳定性更好。

从加工适配性的角度看，这个数模的结构拆分完全符合常规金属加工的工艺要求，刃身可以用440C不锈钢做整体铣削，护手和柄部可以用同材质加工后做表面氧化处理，也可以根据需求更换为铝合金或者工程塑料材质做轻量化版本，所有的配合面都没有倒扣结构，三轴CNC加工就可以完成全部结构的加工，不需要特殊的五轴设备，加工成本控制在合理区间。如果是用于影视动画制作，这个数模的面数可以根据需求做减面处理，保留核心结构特征的前提下，面数可以压缩到原数模的10%，完全满足实时渲染的性能要求，纹理映射的UV坐标也做了合理拆分，刃身的金属纹理、柄部的防滑纹理都可以单独做材质贴图，渲染出来的质感更贴近实物效果。

另外在安装边界上，这款匕首的配套鞘具结构也可以基于这个数模做适配设计，鞘体内腔和刃身的间隙控制在0.5mm，插入后不会出现晃动，鞘口的定位卡扣刚好卡在护手的位置，保证剧烈运动时刀具不会从鞘中滑出，挂扣的位置可以根据佩戴需求调整在腰侧、腿侧的不同安装位，适配不同的使用场景。
