车用电子散热风扇结构设计方案

在汽车动力舱热管理系统的布局中，电子风扇是冷却模块的核心执行部件，区别于传统发动机曲轴直驱的硅油风扇，这类电控驱动的风冷部件不需要依赖发动机转速输出风量，可独立根据冷却液温度、空调系统压力等参数调整运转状态，在乘用车、轻型商用车的前置冷却模块中应用占比逐年提升，同时在家用电器、小型工业设备的通风散热场景中也有同结构原理的衍生应用。

从实际使用场景来看，车用场景下的电子风扇安装在散热器与空调冷凝器的后侧，抽风式的气流路径可以同时覆盖两个换热部件的散热需求，当车辆低速行驶或者怠速工况下，自然进风量不足以带走换热部件的热量时，电子风扇启动运转，强制空气流过散热鳍片间隙，把冷却液携带的发动机热量、空调回路的冷凝热量快速散到外界空气中，避免发动机出现过热爆震、空调制冷效率下降的问题。在家电场景中，同结构的电子风扇多用于台式设备、机柜内部的空气循环，通过定向气流带走电路板、功率元件的工作积热，保证电子元件工作在额定温度区间内。

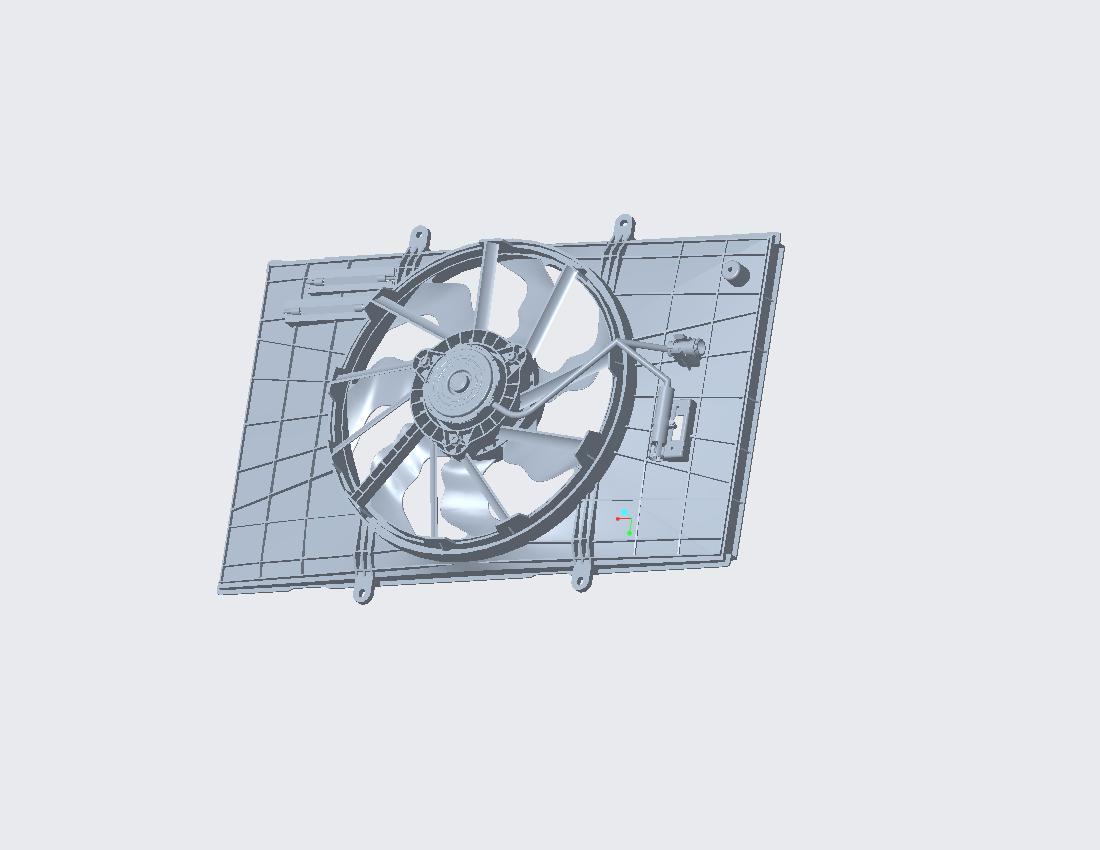

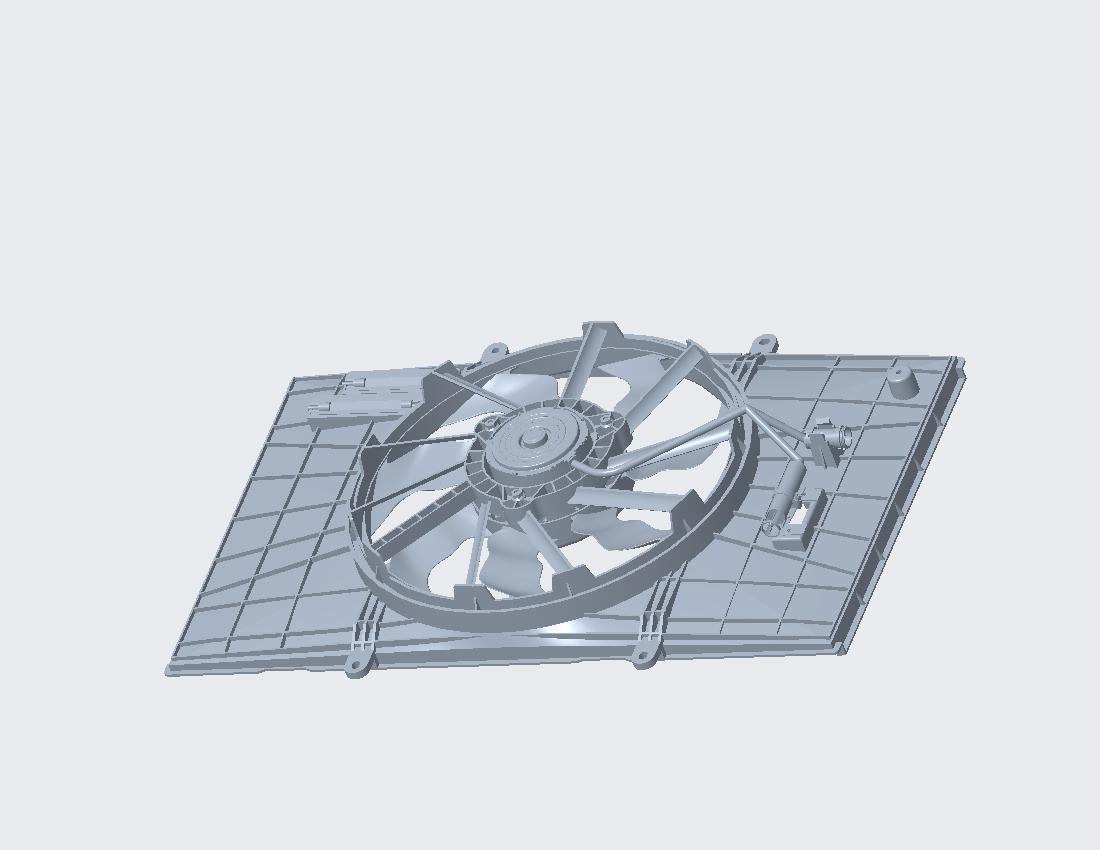

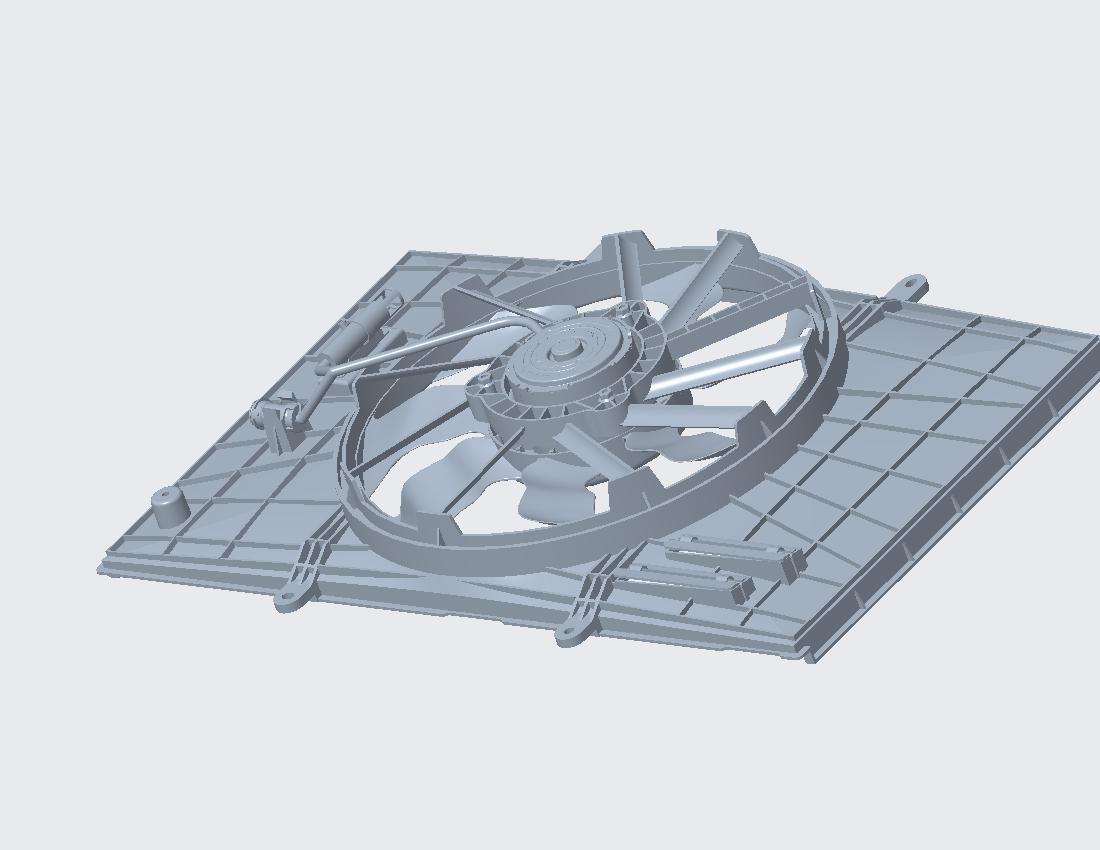

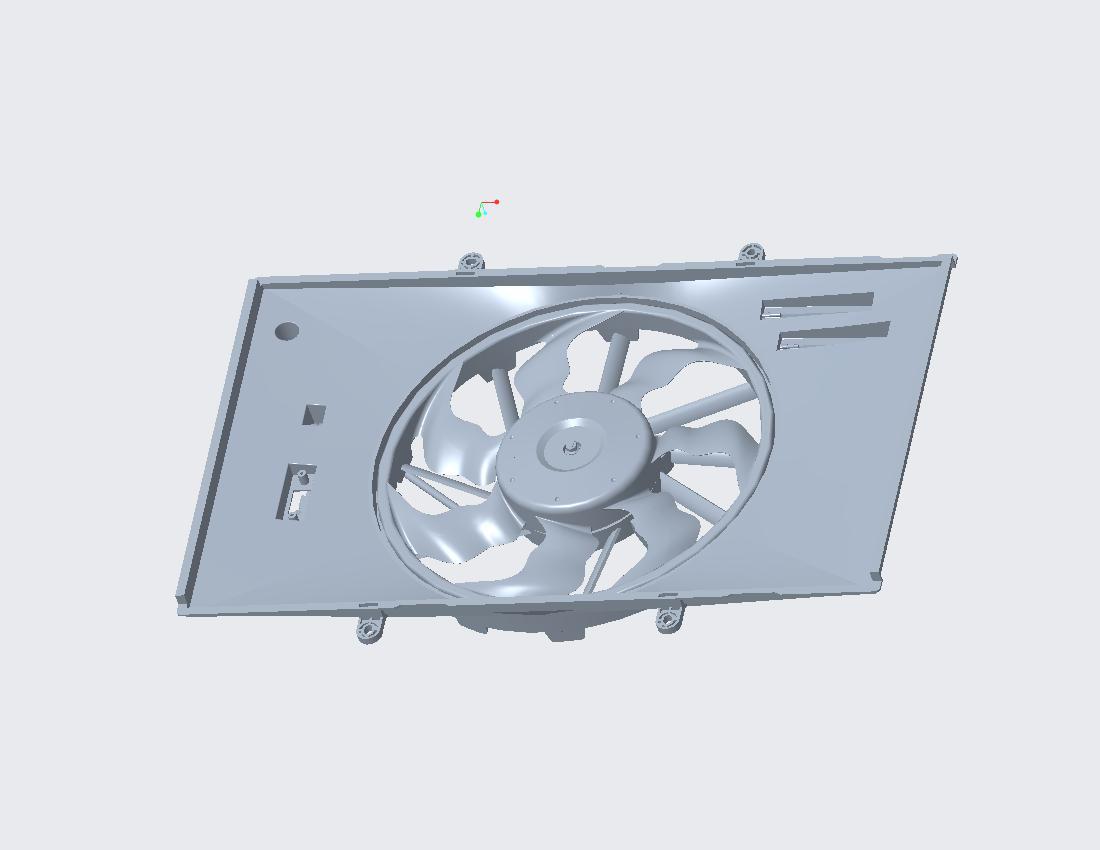

这款电子风扇的结构设计围绕风效、运转稳定性、安装适配性三个核心维度展开，整体采用轴流式风路设计，中心的驱动电机通过注塑支架与外围的风框连接，支架的辐条采用流线型截面设计，减少气流穿过支架时产生的紊流噪音与风阻损失。扇叶采用不等距排布的后掠式翼型截面，每片扇叶的安装角从叶根到叶梢做渐变处理，叶根区域安装角更大，适配中心区域较低的线速度，保证不同半径位置的扇叶都能以合适的攻角切割空气，避免叶根区域出现气流分离导致的效率下降；不等距的扇叶排布可以打散扇叶旋转时通过风框筋条产生的周期性压力脉动，降低运转时的阶次噪音，提升使用体验。扇叶与电机输出轴的连接位置设计有金属嵌件，避免塑料轮毂在长期启停冲击下出现开裂打滑的问题，电机端盖与扇叶轮毂的配合位置预留有动平衡调整的配重卡槽，生产装配时可以通过添加金属配重块调整整体转动惯量平衡，把高速运转时的振动量控制在允许范围内。

从安装边界来看，这款风扇的风框采用方形圆角的外轮廓，四个边角位置设计有带橡胶减震垫的安装耳，安装耳的孔位间距适配主流紧凑型乘用车的冷却模块安装尺寸，减震垫采用邵氏硬度40度的三元乙丙橡胶材质，可以吸收扇叶运转时产生的微幅振动，避免振动传递到车身框架引发座舱内的共振噪音。风框的进风侧设计有环形的导流圈，导流圈的圆弧过渡段可以引导进风侧的气流平顺进入扇叶做功区域，减少进风端的涡流损失，提升整体风量输出效率。驱动电机采用直流无刷结构，电机外壳带有轴向的散热筋，运转时流过电机表面的气流可以带走电机绕组的工作热量，保证电机长期连续运转时不会出现过热退磁的问题；电机的控制电路集成在电机后端的密封腔体内，防护等级达到IP65，可以适应动力舱内泥水飞溅、高低温交变的恶劣使用环境，控制电路内置过流保护、堵转保护逻辑，当扇叶被异物卡滞时会自动切断供电，避免电机烧毁。

在设计过程中，结构工程师需要重点匹配扇叶特性与电机的输出特性曲线，保证扇叶在额定转速下的工作点落在电机的高效率区间内，避免出现电机负载过大导致的效率下降、寿命缩短问题；同时需要校核风框、支架的结构强度，在风扇高速运转、车辆行驶颠簸的复合载荷下，支架的变形量不能超过1mm，避免扇叶旋转时与风框、导流圈发生刮擦。扇叶的材质选用加纤20%的PP材料，兼顾韧性与耐热性，在-40℃到120℃的工作温度区间内不会出现脆裂、变形的问题，风框同样采用耐候性PP材质，可耐受动力舱内的长期高温环境，不会出现老化开裂的问题。不同于硅油风扇需要依赖发动机转速驱动，这款电子风扇的转速可以通过PWM信号进行线性调节，温控系统可以根据实际散热需求精准调整风扇转速，在散热需求较低的工况下降低转速减少功率消耗与运转噪音，相比传统定速风扇可以降低30%左右的功耗，对于提升车辆燃油经济性、减少电器负载有明显帮助。
