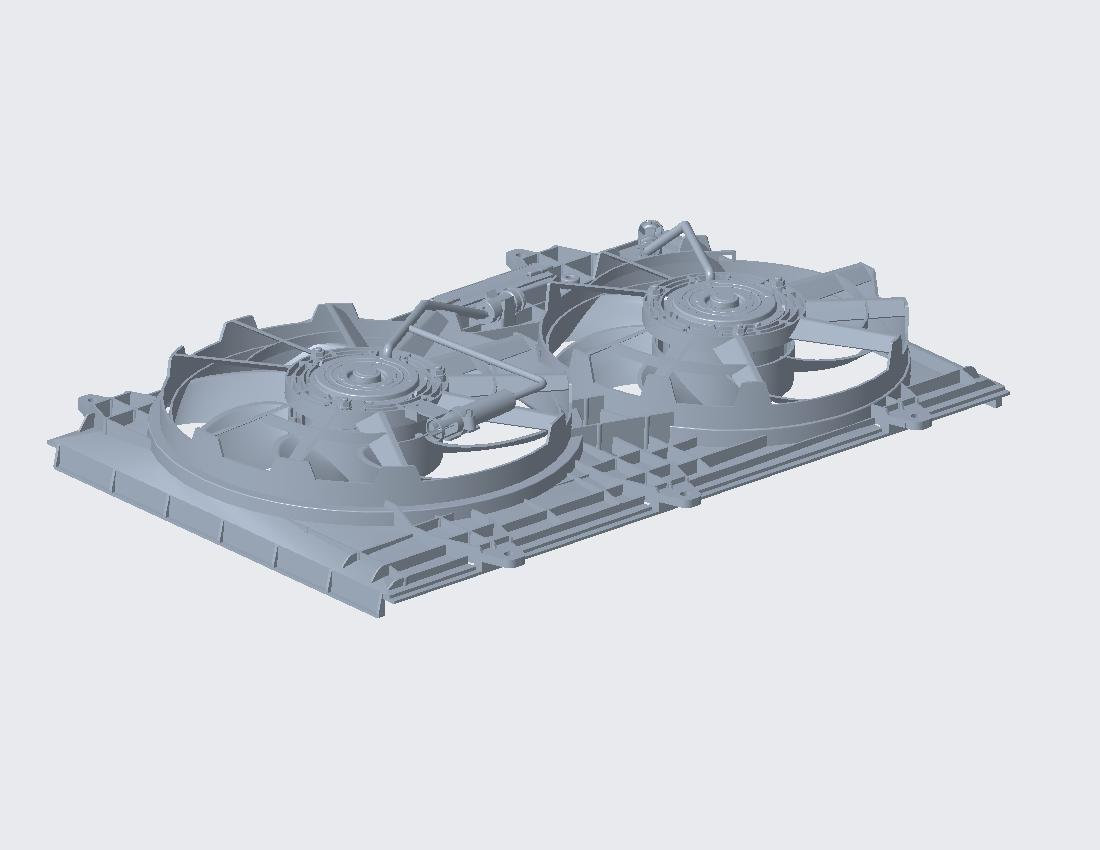

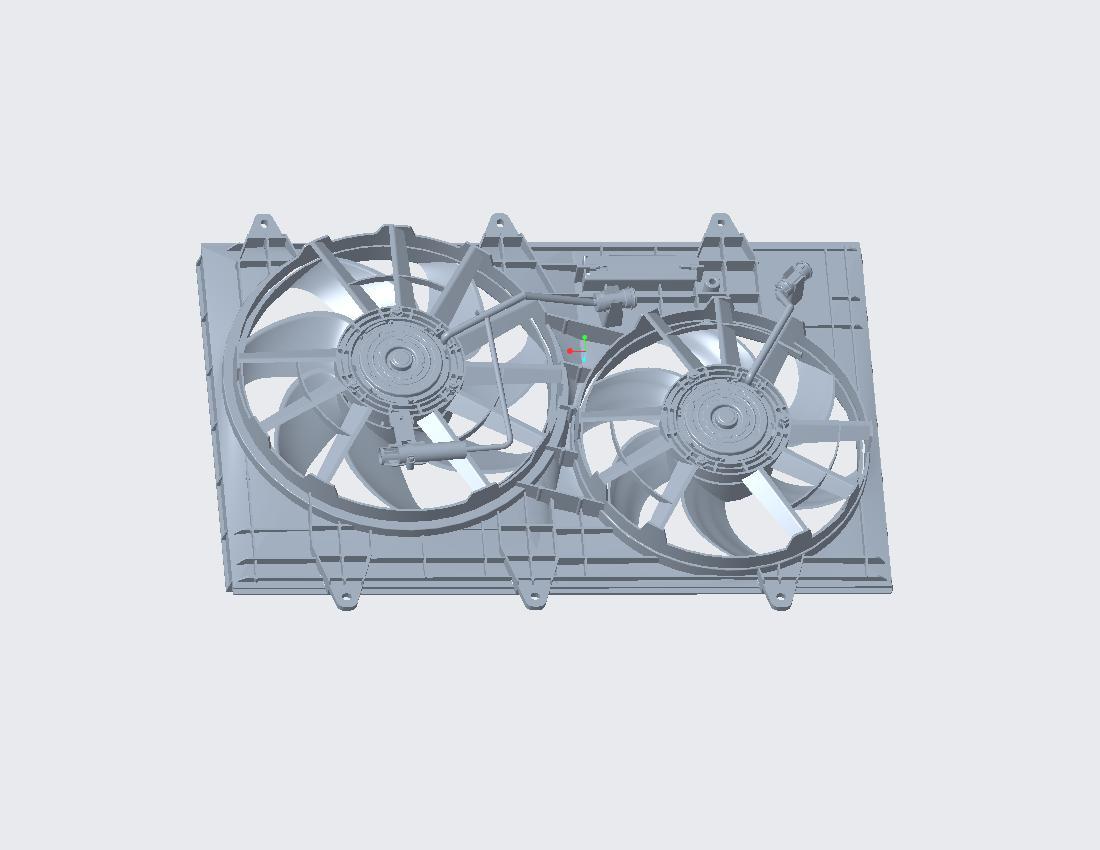

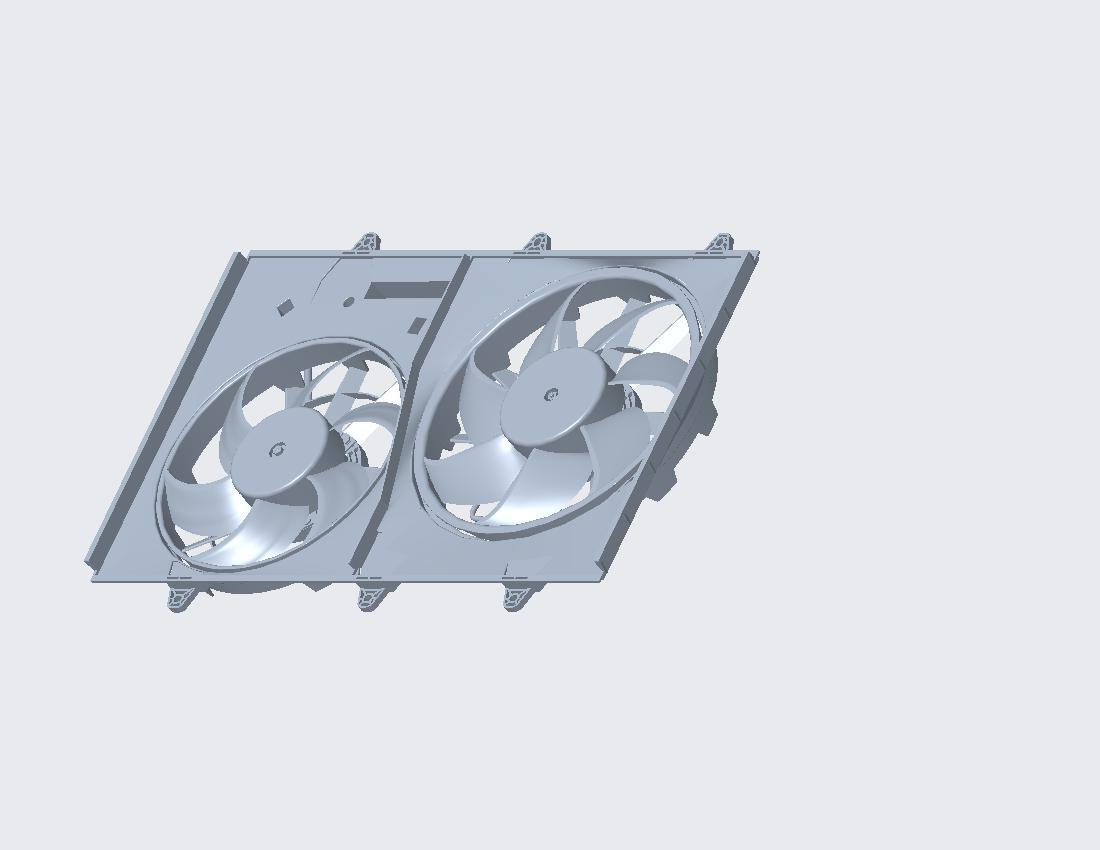

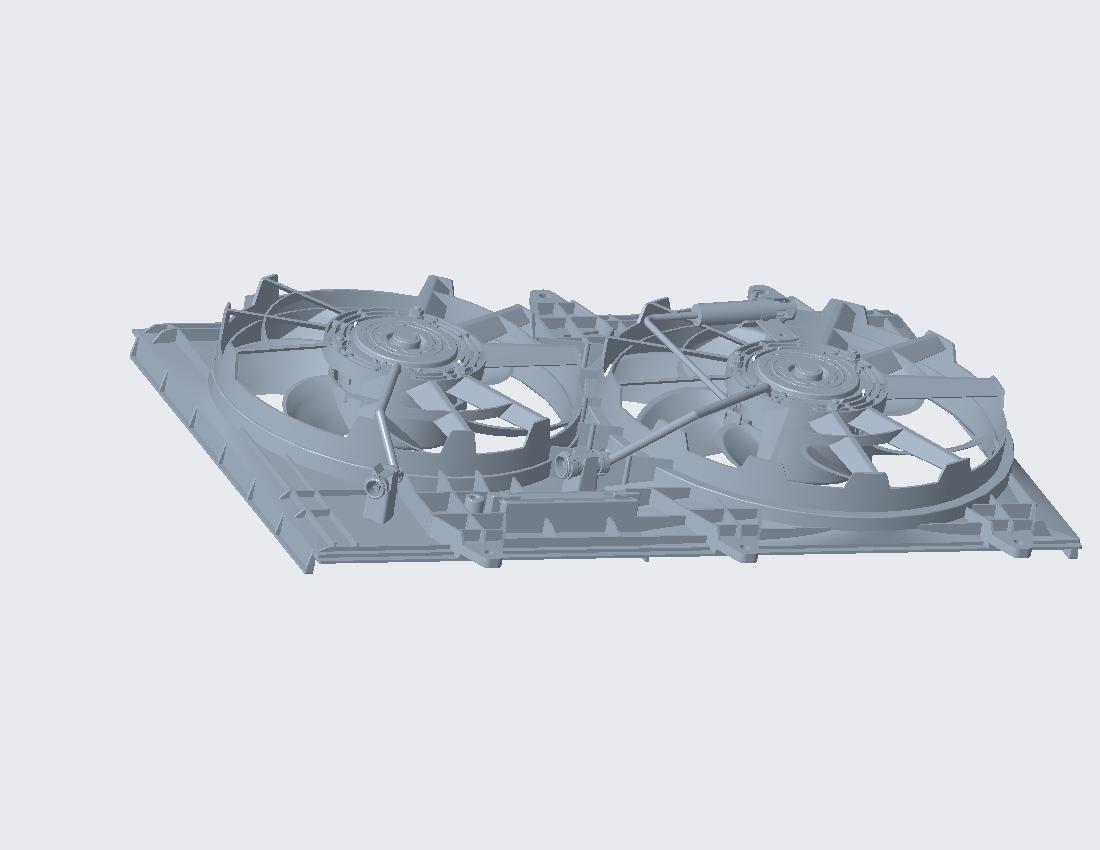

东风车型双电机电子风扇散热总成结构

在商用车动力舱热管理系统的配套部件选型中，电子风扇总成是直接决定发动机工况稳定性的核心执行部件，这款适配东风车型的双电机双风叶结构，正是针对传统单风扇散热冗余不足、高负荷工况下冷却效率波动大的痛点开发的配套结构。从实际装车场景来看，该总成主要布置在发动机舱前端、散热水箱与空调冷凝器的迎风侧，直接承担冷却液换热后的强制风冷任务，当发动机处于爬坡、重载怠速、夏季高温环境持续运行等工况时，冷却系统的热负荷会快速攀升，单纯依靠车辆行驶的迎面进风无法满足散热需求，此时电子风扇的主动送风就成为维持冷却液工作温度区间的关键保障。

不同于乘用车常用的单电机大直径风扇结构，这款总成采用双电机独立驱动双风叶的布局设计，核心思路是在有限的动力舱横向安装空间内，最大化覆盖散热水箱的有效迎风面积，同时规避单风扇结构一旦出现电机故障就完全丧失主动散热能力的风险。两个风叶分别对应水箱的左右两个换热区域，可根据发动机不同的热负荷状态实现分级启停控制，当冷却液温度刚达到触发阈值时，可单侧电机启动运行，维持基础散热风量，降低整车电气系统的负载；当温度持续升高到上限区间时，双侧电机同时满功率运转，提供最大通风量，快速带走水箱换热片上的蓄积热量，让冷却液温度回落到最佳工作区间。

从安装边界来看，整个总成采用一体化冲压成型的矩形安装框架，框架边缘预留了6处带减震胶垫的安装固定点，可直接通过螺栓与水箱支架、前端模块框架进行刚性连接，安装点的位置公差控制在±0.5mm以内，能够适配现有东风系列车型的前端模块安装孔位，不需要对原有车身结构做额外的打孔或改装。框架整体做了镀锌防锈处理，能够抵御动力舱内的高温、潮湿、带油污的空气侵蚀，延长部件的整车使用寿命。风叶采用不等距七叶结构设计，相比等距风叶能够有效降低运转时的气流切割噪音，减少叶片通过频率带来的共振问题，同时优化了叶片的曲面弧度，在相同电机转速下能够提升约8%的有效送风量，降低电机的功率损耗。

从功能实现逻辑来看，该总成的运转完全由发动机温控系统发出的信号控制，不需要人工干预，当冷却液温度上升到预设的触发上限时，温控单元接通对应电机的供电回路，风扇开始定向送风，让气流快速穿过水箱散热鳍片的间隙，加速冷却液的热量交换；当温度下降到预设下限值时，温控单元切断供电，风扇停止运转，避免不必要的电能消耗与部件磨损。双电机的独立控制逻辑还具备故障冗余能力，当其中一侧电机出现线路故障或卡滞问题时，另一侧电机仍可维持基础散热能力，让车辆能够低速行驶到维修点位，避免发动机因突发过热出现拉缸、冲缸垫等严重故障。

在结构细节设计上，每个风叶与电机输出轴的连接位置都做了动平衡校正，剩余不平衡量控制在2g·cm以内，避免高速运转时出现抖动，传递到车身框架引发驾驶舱内的异响与共振；电机与安装框架的连接位置都加装了橡胶减震衬套，能够过滤电机运转时产生的高频振动，减少振动向车身的传递路径。风叶外围的框架边缘做了翻边导流结构，能够引导气流集中流向水箱换热面，减少气流在框架边缘的紊流损失，提升风冷效率。整个总成的供电接口采用车用标准防水接插件，防护等级达到IP65，能够应对动力舱内的洗车溅水、雨天涉水、灰尘蓄积等复杂使用环境，避免接插件出现氧化、短路等电气故障。

从实际工况适配性来看，这款双风扇总成能够覆盖1.6L-2.4L排量的汽油发动机、2.0T-3.0T排量的柴油发动机的散热需求，既可以适配传统燃油车型的发动机冷却系统，也可以作为增程式车型增程器的散热配套部件使用，安装框架的模块化设计也预留了后续调整风叶直径、电机功率的拓展空间，能够根据不同车型的热管理需求做快速的参数适配，不需要重新开模制作整体框架，大幅降低了衍生车型的配套开发成本。
