准双曲面齿轮减速传动装置结构设计

在自动化输送线、精密机床进给系统、新能源汽车传动单元、重载工业机器人关节驱动等对传动平稳性、空间紧凑度有严苛要求的场景中，准双曲面齿轮减速装置的应用占比正逐年提升。不同于常规平行轴圆柱齿轮减速机、相交轴锥齿轮减速机的轴系布局逻辑，这类减速装置的输入轴与输出轴轴线存在固定偏置量，既不平行也不相交，这一核心结构特性让它能在有限安装空间内实现更大的单级传动比，同时适配更灵活的动力输入输出方位布置，解决很多紧凑设备舱内动力转向、扭矩放大的布局难题。

从实际功能层面看，这类减速装置核心作用是匹配原动机与执行端的转速扭矩特性：将伺服电机、步进电机或普通异步电机输出的高转速低扭矩动力，转化为执行机构需要的低转速大扭矩输出，同时依托准双曲面齿轮的啮合特性，降低传动过程中的冲击与噪音。很多人容易将它与普通螺旋锥齿轮减速机混淆，二者核心差异就在轴线偏置设计上：普通螺旋锥齿轮的两轴轴线必须相交于一点，安装调整时对轴承游隙、齿轮啮合印痕的容错空间极小，一旦安装座加工存在形位公差超差，很容易出现偏载、齿面磨损加剧的问题；而准双曲面齿轮因为存在轴线偏置，小轮可以设计出更大的螺旋角，啮合过程中同时参与接触的齿对数更多，重合度显著提升，不仅传动更平稳、承载能力更强，对安装过程中的微小形位误差也有更好的适配性，在中小功率重载传动场景下的可靠性表现更突出。

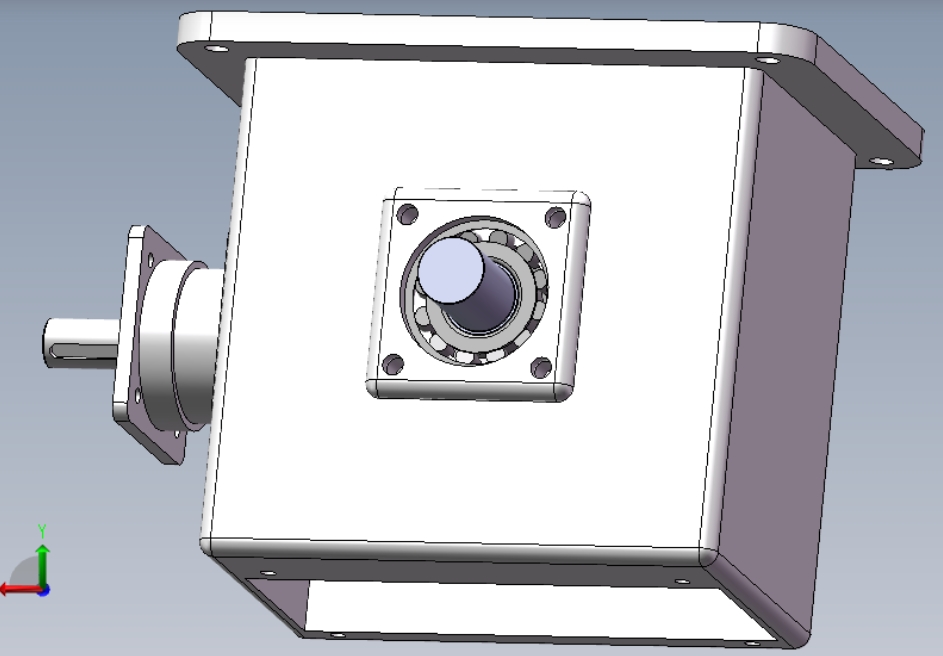

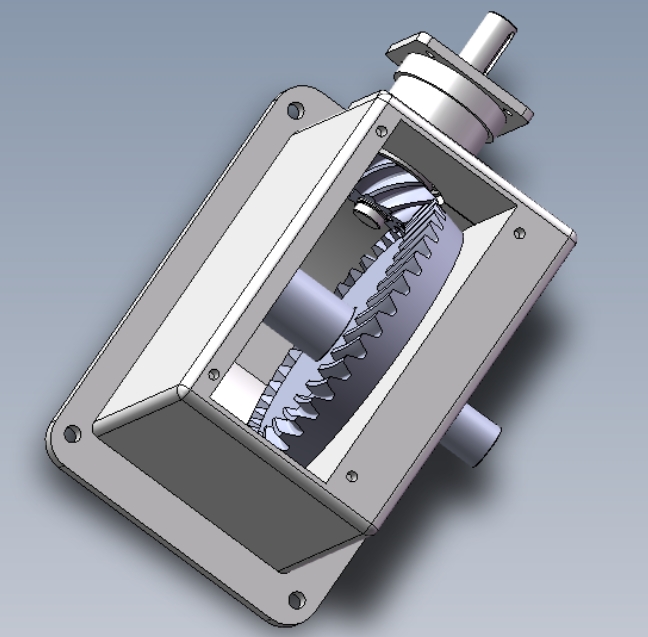

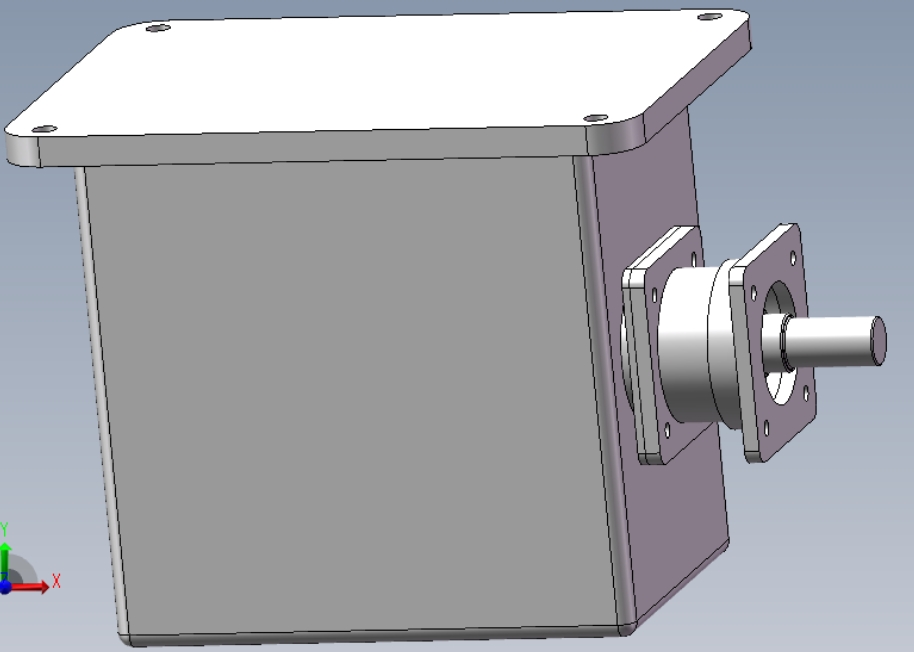

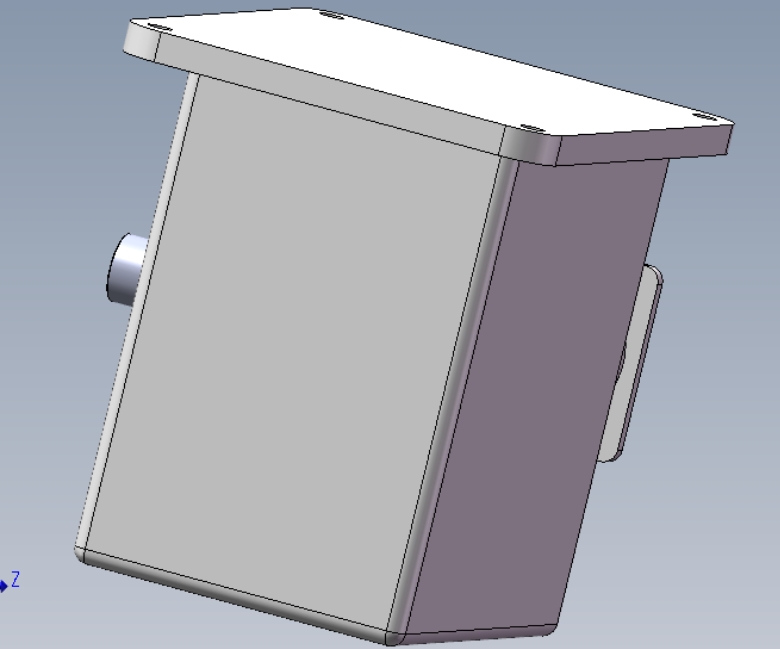

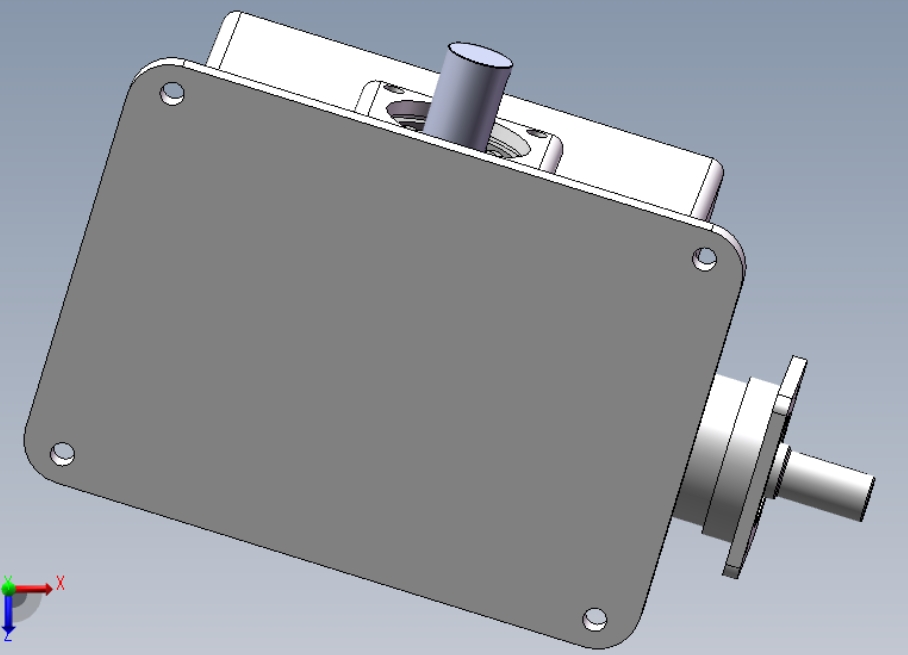

从三维结构设计的思路来看，这款减速装置采用了方正的封闭式箱体结构，箱体主体为一体化铸造成型的空腔结构，顶部设置带安装孔的法兰凸缘，用于将整机固定在设备机架的安装基准面上，输入轴从箱体侧部伸出，通过轴伸端的平键或锁紧结构与动力源输出轴连接，输出端则根据适配场景可设计为空心轴或实心轴结构，直接对接负载端的传动轴。设计过程中首先要确定的核心参数是轴线偏置距，这个参数直接决定了小轮的螺旋角、齿面曲率以及两轴的空间位置关系，偏置距过大会导致齿面滑动率过高，传动效率下降、齿面磨损加快；偏置距过小则无法发挥准双曲面齿轮重合度高的优势，趋近于普通螺旋锥齿轮的传动特性。箱体的壁厚设计需要兼顾刚性与轻量化，在轴承安装位、齿轮啮合对应的箱体侧壁位置要设置加强筋，避免承受重载时箱体发生形变导致齿轮啮合侧隙变化，同时箱体上要预留润滑油注油孔、油位观察孔以及放油孔，因为准双曲面齿轮啮合过程中齿面存在相对滑动，需要选用适配的极压齿轮油进行润滑，保证齿面能形成稳定的油膜，避免出现干摩擦擦伤。

关于安装边界与尺寸适配，这类减速装置的法兰安装面平面度需要控制在0.05mm以内，安装孔的位置度公差要满足GB/T 1800.2的IT7级要求，避免安装时出现强制装配导致轴系同轴度超差。输入轴轴伸的径向跳动要控制在0.02mm以内，输出轴的轴向窜动量不超过0.1mm，保证齿轮啮合时的接触印痕位于齿面中部区域，不会出现齿顶或齿根边缘接触的情况。在设备选型匹配时，需要注意输入轴的转向与输出轴转向的对应关系：因为轴线偏置方向的不同，准双曲面减速机的输入输出转向既可以设计为同向，也可以设计为反向，要根据设备整体的传动路线要求提前确认，避免安装后出现转向不符的问题。另外，这类减速装置的轴系支撑通常采用一对圆锥滚子轴承背对背安装，既能承受齿轮啮合产生的径向力，也能承受轴向分力，轴承的预紧力需要调整到合适区间，预紧力过大会导致轴承温升过快、使用寿命缩短，预紧力过小则会导致轴系刚性不足，齿轮啮合时出现振动异响。

在实际工程应用中，这类减速装置常被用在食品加工输送线的驱动端、AGV小车的行走驱动单元、木工机械的进给传动机构中，因为它的结构紧凑，能在很小的安装空间内实现大传动比扭矩输出，同时运行噪音比普通蜗轮蜗杆减速机更低，传动效率也更高，长期运行的能耗表现更优。设计建模过程中，需要重点校验齿轮啮合过程中的干涉情况，因为准双曲面齿轮的齿面是复杂的空间曲面，常规的平面啮合校验方法无法覆盖全啮合周期的接触状态，需要通过三维运动仿真模拟完整的齿轮转动周期，检查不同啮合位置的齿面间隙，避免出现齿顶与齿根的运动干涉。同时箱体内部的储油腔容积要满足润滑需求，保证齿轮转动时能将润滑油带到啮合区域，同时要避免油位过高导致齿轮搅油损失过大，引起箱体异常温升。
