轮式砂石清洗洗砂机结构设计

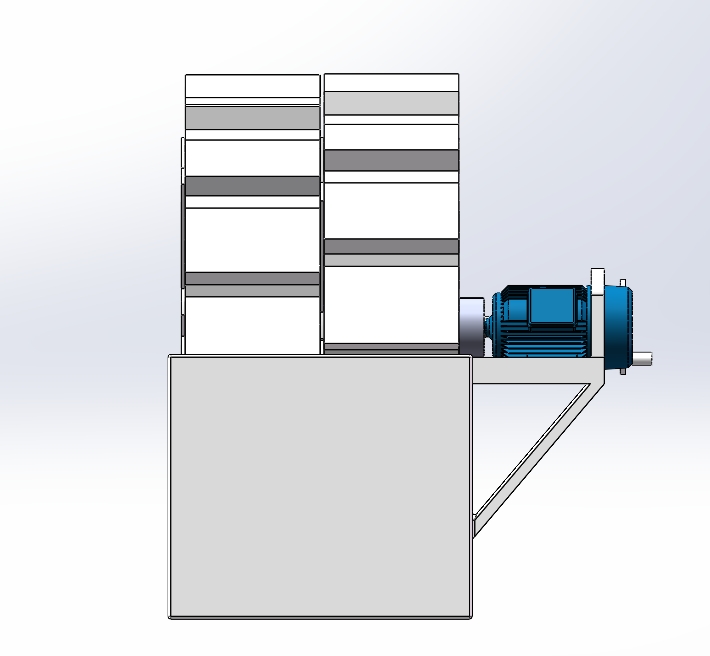

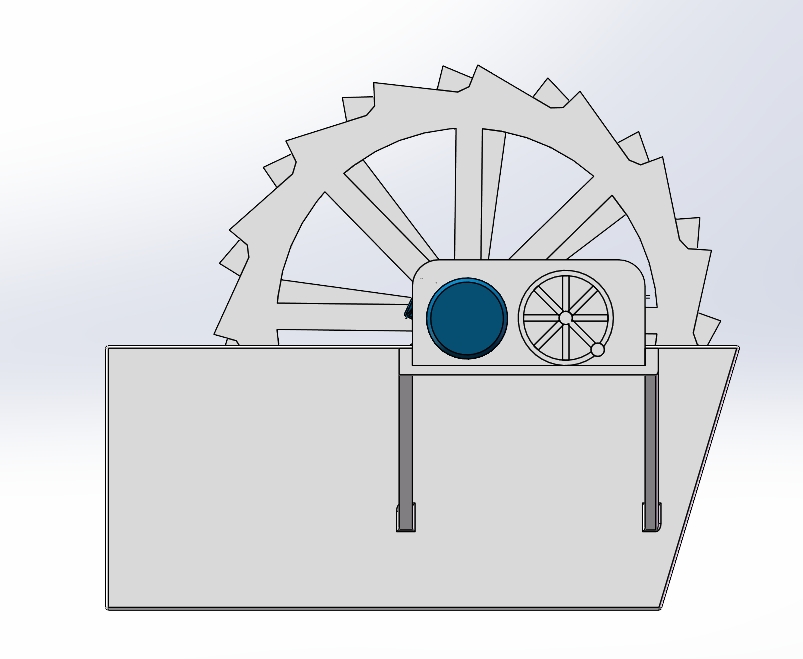

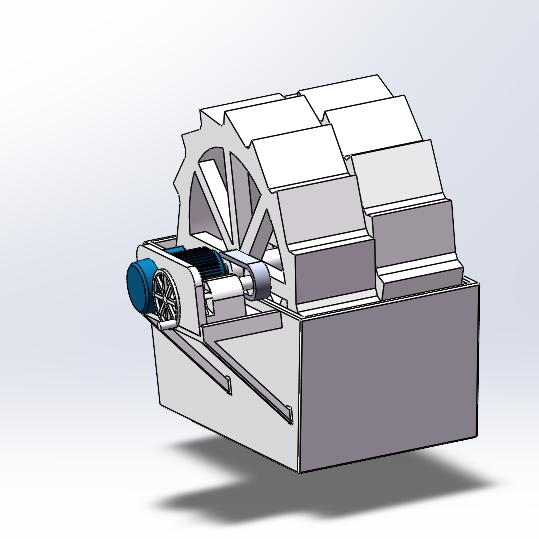

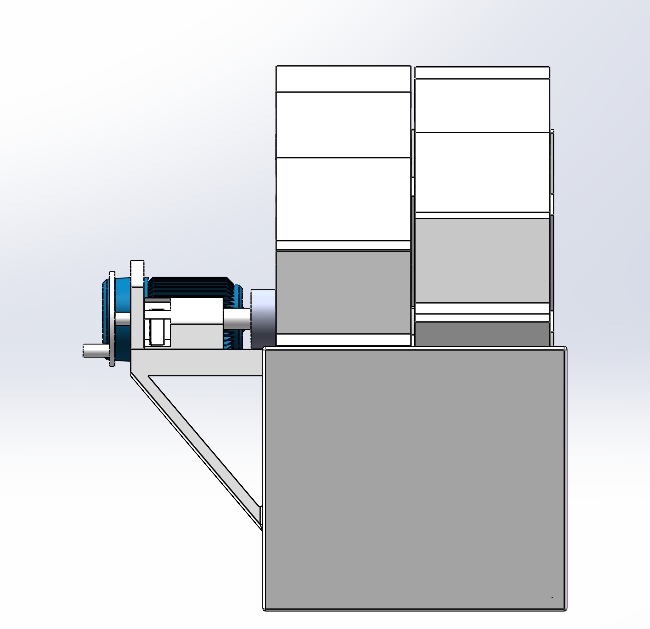

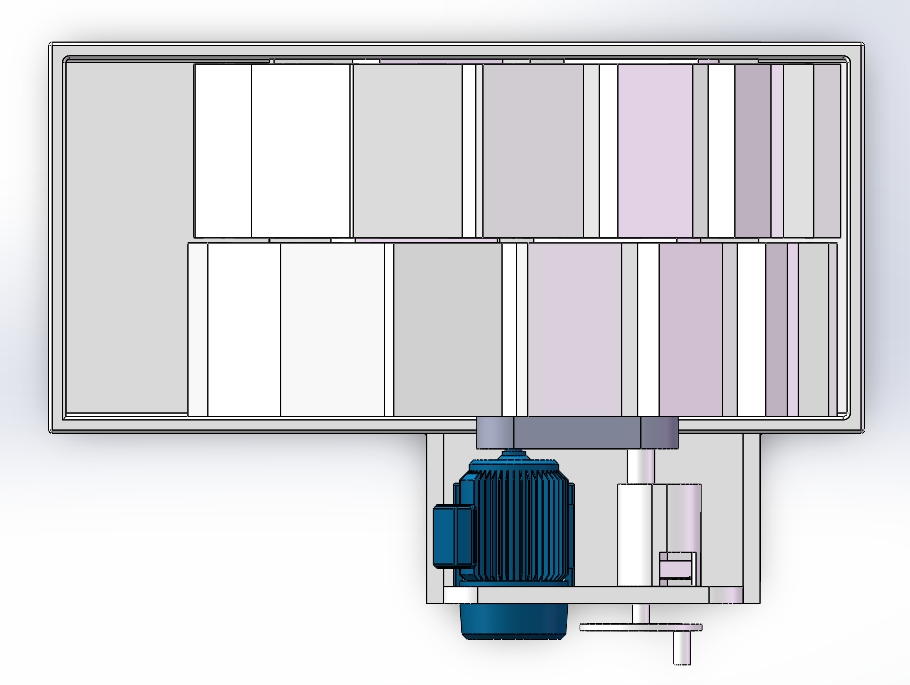

　　在砂石骨料加工、矿山尾矿处理、商混站原料预处理这些场景里，砂石原料夹带的泥粉、石屑、风化杂质会直接影响混凝土配比强度、建筑骨料的级配合格率，轮式洗砂机就是针对这类湿法制砂生产线的核心除杂设备，相比螺旋洗砂设备，它的细砂流失率更低，耗水量可控，更适配中小型砂石场的连续作业需求。这套结构设计从现场安装的实际边界出发，整体采用侧置动力驱动的布局，将驱动电机、减速传动组件布置在洗槽的侧方支架上，避免传动部件长期浸泡在洗选水体中出现密封失效、轴承锈蚀的问题，洗槽主体采用上宽下窄的斗型结构，底部预留沉淀缓冲区，既可以让进料砂石在槽内充分翻滚摩擦去除表面附着泥层，也能让洗选后的污水从侧方溢流口排出，不会带走过多合格细砂。

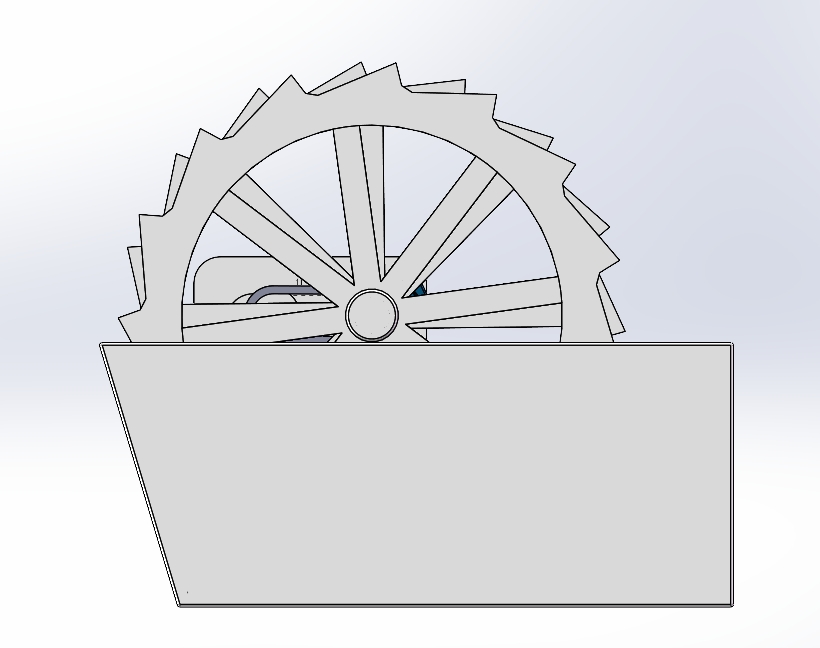

　　叶轮组件作为核心洗选部件，设计时采用多格仓式叶片结构，每个叶片仓带透水筛孔，当叶轮缓慢转动时，浸入洗槽的仓格会捞取槽内清洗完成的砂石，随着叶轮抬升，仓内的水体从筛孔回流到洗槽，砂石在抬升过程中完成初步沥水，到达叶轮顶部卸料位置时，顺着导料槽滑落到出料皮带，整个捞取、沥水、卸料过程连续无间断，不会出现卡料、漏料的问题。传动部分采用齿轮减速直连叶轮主轴的结构，相比皮带传动，传动效率更高，重载工况下不会出现打滑丢转的问题，主轴两端采用组合式密封结构，外侧设置防尘防水的迷宫密封，内侧搭配骨架油封，完全阻隔洗槽内的泥水、细砂进入轴承座，延长轴承的维护周期。

　　安装边界上，这套设备的进料端需要衔接振动筛的出料溜槽，溜槽的落料点要对准洗槽内叶轮的浸入区域，避免砂石直接冲击叶轮叶片造成局部磨损，出料端的高度要匹配后续输送皮带的接料高度，设备基础需要做混凝土硬化找平，侧方的动力支架要和洗槽主体的基础做刚性连接，减少设备运行时的振动偏移。实际作业过程中，砂石从给料槽进入洗槽后，在叶轮的带动下不断翻滚，同时槽内的喷淋清水持续冲淋，把砂石表面包裹的泥粉打散形成悬浮浊水，从溢流口排出进入沉淀池循环利用，干净的砂石被叶轮叶片提升到出料端完成整个洗选流程，这种结构的洗砂机对0.16mm以上的细砂回收率能达到95%以上，不会出现传统洗砂设备细砂大量流失的问题，也不会像螺旋洗砂机那样因为叶片磨损导致洗选效率快速下降。

　　设计时还考虑了易损件的更换便利性，叶轮的叶片采用螺栓固定的装配式结构，不需要整体拆卸叶轮就可以单独更换磨损的叶片，洗槽内壁衬有可更换的耐磨衬板，避免长期被砂石冲刷造成槽体磨穿，侧方的传动组件预留了检修操作空间，日常维护时不需要进入洗槽内部就可以完成轴承润滑、密封件更换的操作。针对不同产能的生产线需求，这套结构可以通过调整叶轮的直径、叶片仓的数量来适配不同的处理量，不需要改动整体的安装基础尺寸，对于场地受限的中小型砂石场，这种侧驱布局的洗砂机占地面积更小，动力组件的检修通道更顺畅，不会出现传统下置驱动结构检修空间不足、泥水容易渗入传动箱的问题。在水电大坝建设、高速公路骨料生产这类对砂石洁净度要求较高的项目里，这种轮式洗砂机可以搭配细砂回收装置使用，进一步降低细砂流失，洗选后的砂石含泥量可以控制在0.5%以下，完全满足高标号混凝土的骨料要求，设备运行时的转速控制在每分钟1-2转，低速运转的状态下设备磨损小，运行噪音低，不需要复杂的操作培训，现场工人只需要控制进料量和进水阀门的开度，就可以稳定产出合格的清洗砂石。
