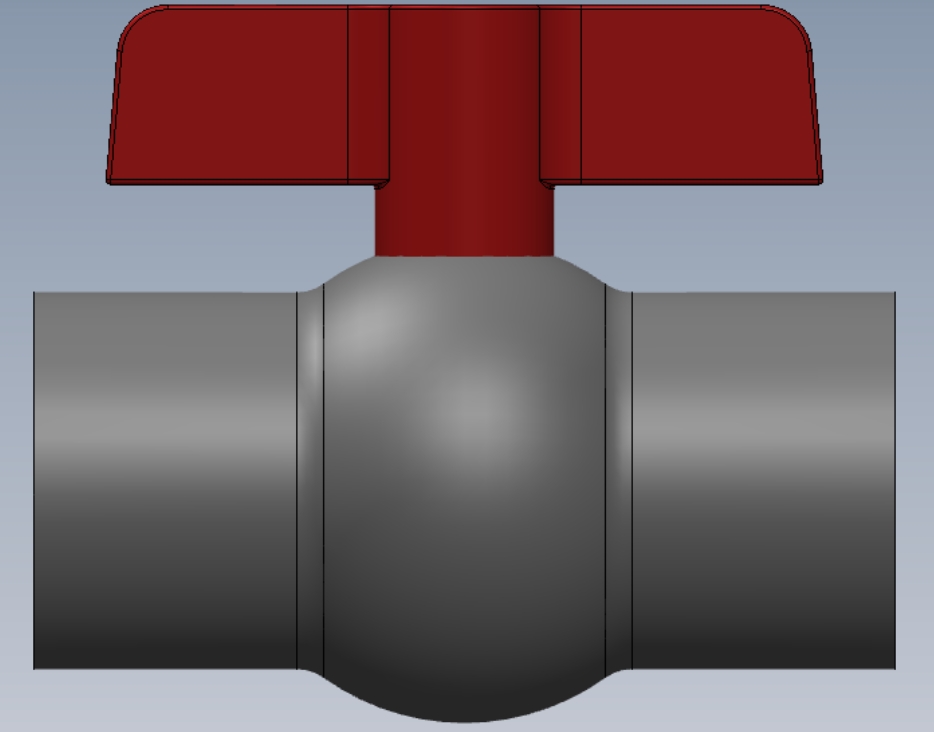

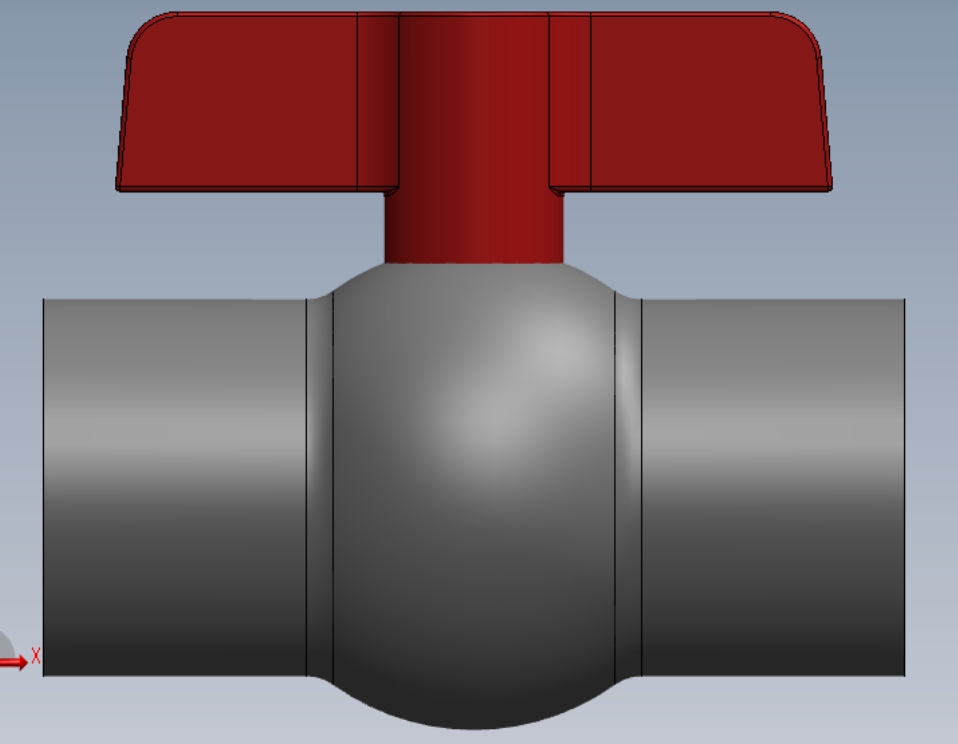

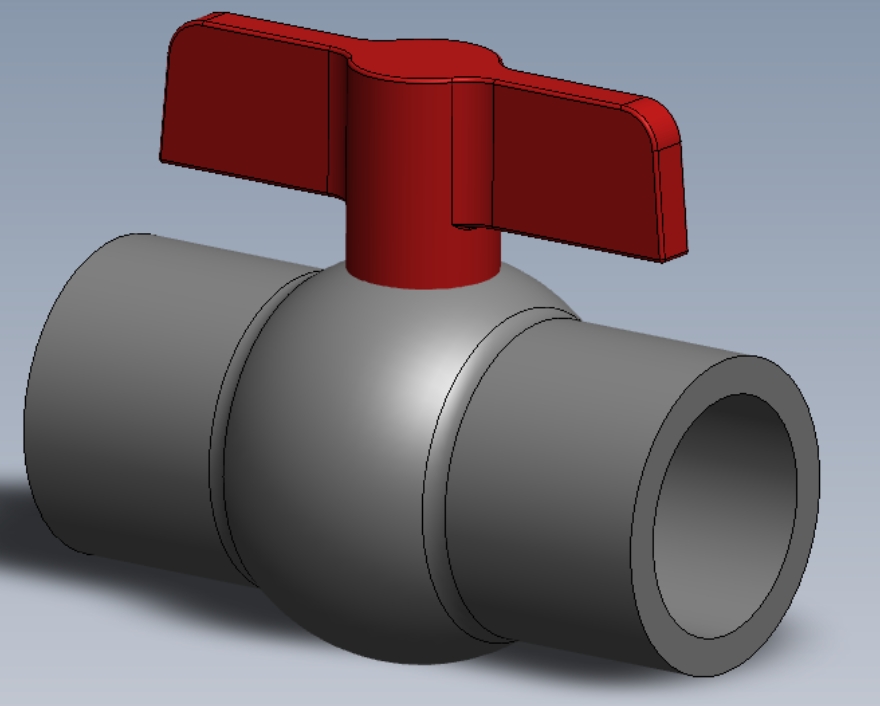

DN25规格UPCV承插式球阀结构设计

　　在化工流体输送、纯水制备、民用给排水等多个涉及腐蚀性介质输送的管路场景中，承插式UPCV球阀的选型适配一直是管路设计环节的重点，这类阀门不需要额外的螺纹密封件或者法兰紧固件，依靠管材与阀件承插口的粘接即可完成密封固定，安装工序比金属阀门简化近六成，尤其适合小口径支路的通断控制需求。这款DN25规格的承插球阀，通径匹配常规De32规格的UPCV给水管材，两端承插口的深度按照硬聚氯乙烯管路粘接规范设计，插入深度预留了足够的粘接溢胶槽，安装时不需要额外标记插入深度，管材插到底即可保证粘接强度，避免因插入深度不足导致的管路脱开渗漏问题。

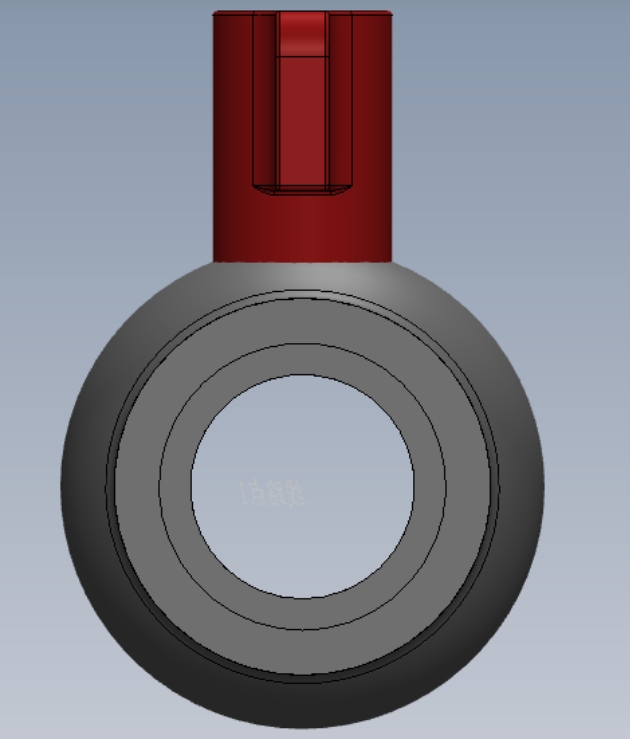

　　从结构设计逻辑来看，这款球阀采用了全通径的流道设计，球体的通孔直径与管路通径完全一致，流体经过阀门时不会出现通径缩窄的问题，输送含微小颗粒的流体时不会在阀腔内部形成淤积，流阻系数仅为0.1左右，比同口径的截止阀低80%以上，长距离输送时不会因为阀门的存在造成过多的压力损失。阀门的密封结构采用双级密封设计，球体与阀体之间的密封环采用FPM或者EPDM材质适配不同输送介质，阀杆位置的TFE垫座可以在-10℃到60℃的工作温度区间内保持稳定的密封性能，即使输送弱酸碱、含盐废水或者高纯水介质，也不会出现密封件溶胀、老化渗漏的问题，垫座的压紧量在设计时预留了微调空间，长期使用出现密封磨损时，可以通过调整阀杆压盖的压紧量恢复密封性能，不需要整体更换阀门。

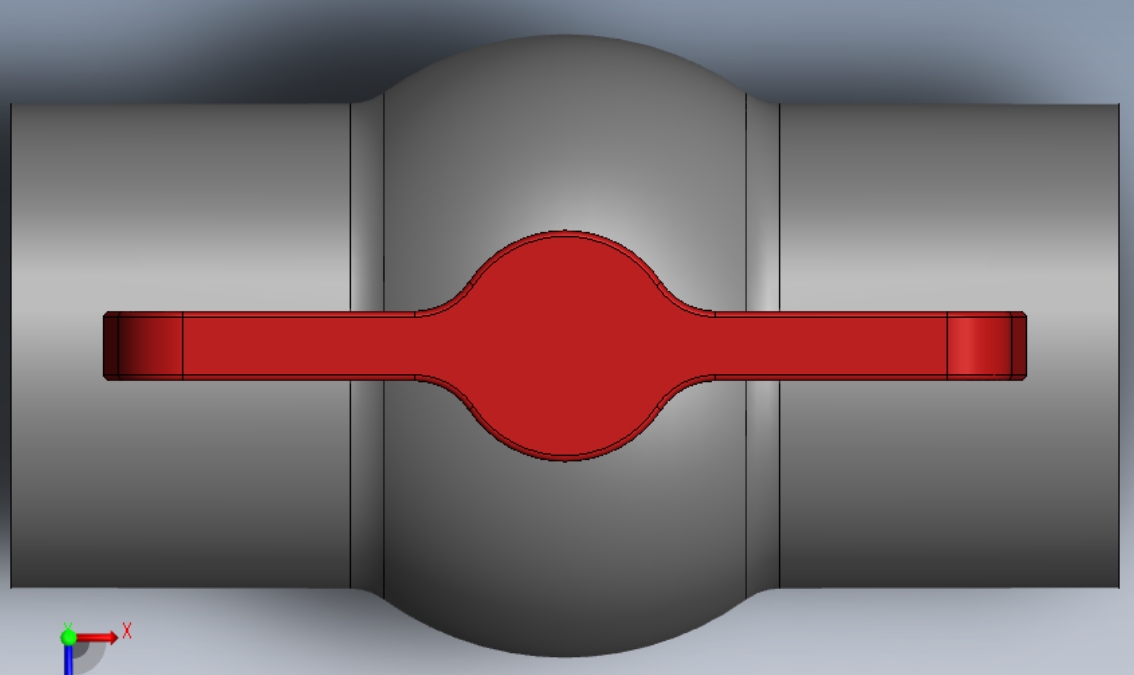

　　手柄部分采用一字式蝶形设计，操作力矩比同规格金属球阀低40%，不需要借助额外的扳手即可完成90度开关操作，手柄的旋转角度设置了硬限位，开关到位时会有明显的触感反馈，现场操作人员不需要观察手柄位置即可判断阀门的通断状态，避免误操作。阀体整体采用UPCV材质一体注塑成型，壁厚按照1.0MPa的工作压力等级设计，管壁光滑度达到Ra0.8的水平，流体输送时的摩擦阻力远低于金属管路，同时材质本身的比重仅为钢材的1/5左右，整阀重量不到同口径不锈钢球阀的1/6，高空管路安装时不需要额外设置承重支架，单人即可完成安装作业。材质本身的导热系数仅为钢材的1/200，输送常温流体时不会出现管壁结露的问题，不需要额外做保温层处理，输送温差不大的介质时可以减少冷量或者热量的损耗。在卫生性能方面，这款球阀的材质重金属析出量满足超纯水输送的卫生标准，可以直接应用在反渗透纯水设备、实验室供水系统等对水质洁净度要求较高的场景，不会因为材质析出污染输送介质。同时材质本身具备优异的耐紫外线老化性能，户外安装使用时不需要额外做防晒防护，正常工况下的使用寿命比普通PP材质阀门长3倍以上。

　　在安装边界上，这款阀门的整体结构长度比同口径法兰球阀短40%，安装时不需要预留法兰螺栓的操作空间，狭小的管路井、设备夹层内都可以顺利安装，阀体两端的承插口公差控制在±0.1mm以内，与国标UPCV管材的配合间隙刚好满足粘接剂的填充要求，不会因为间隙过大导致粘接强度不足，也不会因为间隙过小导致管材无法插入到位。阀杆的旋转中心与管路中心保持同轴，安装后手柄的操作空间只需要预留1.5倍阀门宽度即可，不会出现手柄与周边管路、支架干涉的问题。在实际工况应用中，这类阀门常被用作支路的切断阀，不适合做长期的节流调节使用，全开或者全关状态下密封件的受力最为均匀，长期半开状态会导致球体密封面受到介质的长期冲刷，缩短密封件的使用寿命，设计选型时需要根据输送介质的化学特性匹配对应的密封环材质，输送强氧化性介质时选用FPM密封环，输送常规给排水介质时选用EPDM密封环即可满足长期使用需求。
