工业流体过滤用大流量折叠滤芯结构

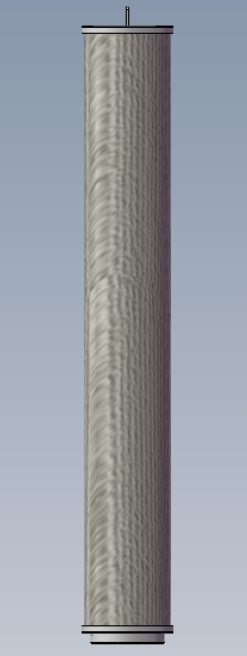

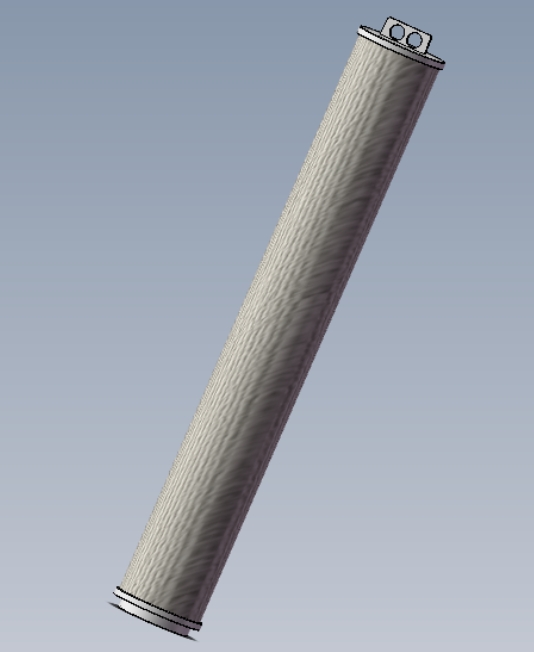

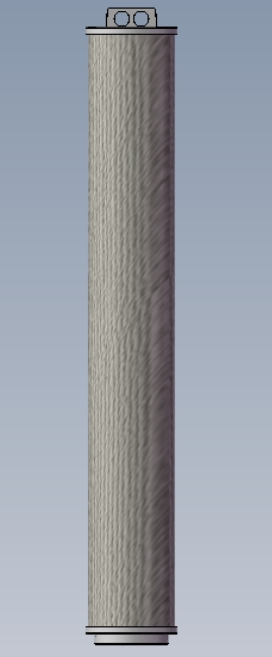

　　这款大流量滤芯的设计核心围绕高容污、低压损、长寿命三个核心指标展开，整体采用圆柱形立式结构，滤层采用径向折叠工艺展开，在有限的筒身直径范围内最大化有效过滤面积，单支滤芯的有效通流能力可以等效替代十支以上常规40英寸熔喷滤芯，大幅减少过滤容器内的滤芯安装数量，降低端盖密封点的泄漏风险。从结构细节来看，滤芯采用里进外出的通流路径设计，待过滤流体从滤芯外侧进入折叠滤层，杂质被拦截在滤层的内侧折隙空间中，不会因为流体冲击出现杂质脱落二次污染下游的问题，整个滤体没有内置金属支撑骨架，滤层本身通过折叠定型后的结构强度配合上下端盖的密封固定，就能承受额定工况下的正向压差，这种无金属骨架的设计一方面降低了滤芯整体重量，更换操作更轻便，另一方面废弃滤芯处理时无需拆分金属部件，危废处理成本更低。在工业流体处理系统的设计选型中，过滤元件的适配性直接决定整套管路系统的运行稳定性，大流量滤芯作为高负荷流体工况下的核心过滤部件，常被应用在市政供水预处理、工业循环水旁路过滤、化工物料粗滤、反渗透系统前置保护等场景，这类场景普遍存在单管路通量大、杂质负载波动大、运维窗口期有限的特点，常规小直径滤芯往往需要数十支并联才能满足通流要求，不仅占用极大的安装空间，后期更换滤芯的运维工作量也会成倍提升。

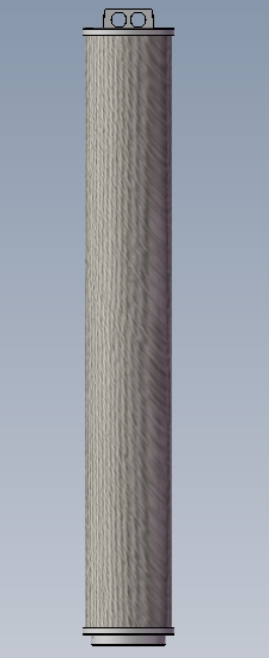

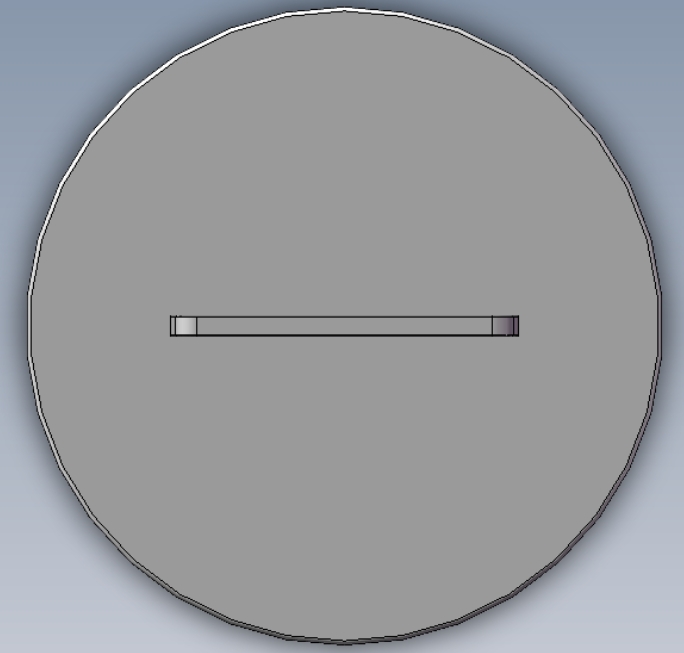

　　滤芯顶部设置有定位提杆结构，安装时可以直接对准过滤器承插板的定位孔插入，配合端部的U型密封槽实现径向密封，不需要额外的紧固件锁紧，单人即可完成单支滤芯的更换操作，相比传统拉杆压紧式的滤芯结构，安装效率提升60%以上。在安装边界设计上，这类大流量滤芯的外径通常控制在150-180mm区间，常规长度规格覆盖40英寸、60英寸两种主流尺寸，适配市面上绝大多数立式大流量过滤器的筒体安装空间，滤芯端盖的密封尺寸采用行业通用的通配规格，不需要对原有过滤器的安装隔板做改造，就能直接替换同规格的进口品牌大流量滤芯，降低设备运维的配件替换成本。

　　从实际运行的工况适配性来看，滤材的折叠间隙经过优化设计，折峰间距保持均匀一致，不会因为通流时的滤材受压出现折峰贴合导致有效过滤面积衰减的问题，在1微米的过滤精度下，单支滤芯的初始压损可以控制在0.02MPa以内，即使在杂质负载达到额定容污量的80%时，运行压损也不会超过0.15MPa，能有效降低供液泵的输出扬程损耗，减少系统长期运行的能耗。针对不同流体介质的适配需求，滤材可以根据工况选择聚丙烯、玻璃纤维、聚酯等不同材质，分别适配水基流体、弱酸碱化学流体、高温工艺流体等不同场景，端盖的密封材质也可以对应选配丁腈橡胶、三元乙丙橡胶、氟橡胶等不同材质，满足食品级、化工级等不同行业的密封兼容性要求。

　　在结构建模过程中，需要重点还原滤层的折叠纹理细节、上下端盖的密封槽结构、顶部定位提杆的安装尺寸，确保模型在做设备装配模拟时，可以准确验证滤芯与过滤器筒体内壁、安装隔板、压紧装置的干涉情况，避免实际安装时出现密封不到位或者滤芯无法装入的问题。同时建模时需要标注清楚滤芯的最大外径、总长度、密封面配合尺寸、端部定位结构的公差范围，为后续过滤器的结构设计、滤芯的选型替换提供准确的尺寸参考，尤其是滤层部分的有效过滤面积计算，可以通过模型的折叠展开参数直接核算，为不同流量工况下的滤芯配置数量计算提供依据。
