多工位旋转式保压工装结构设计

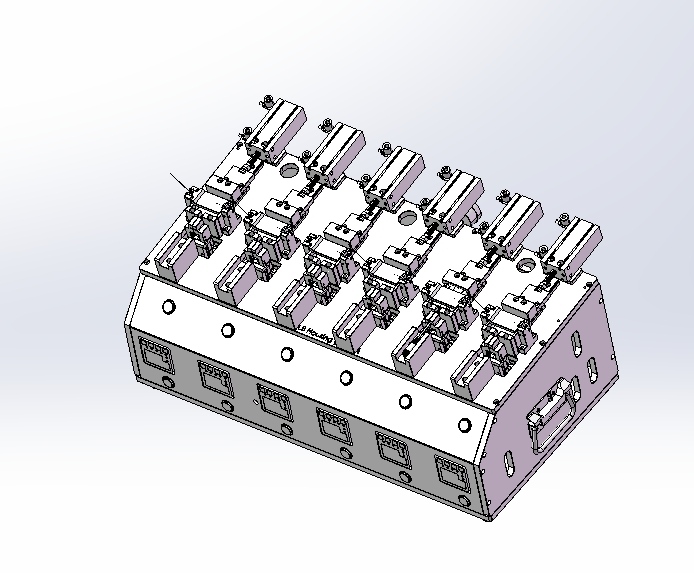

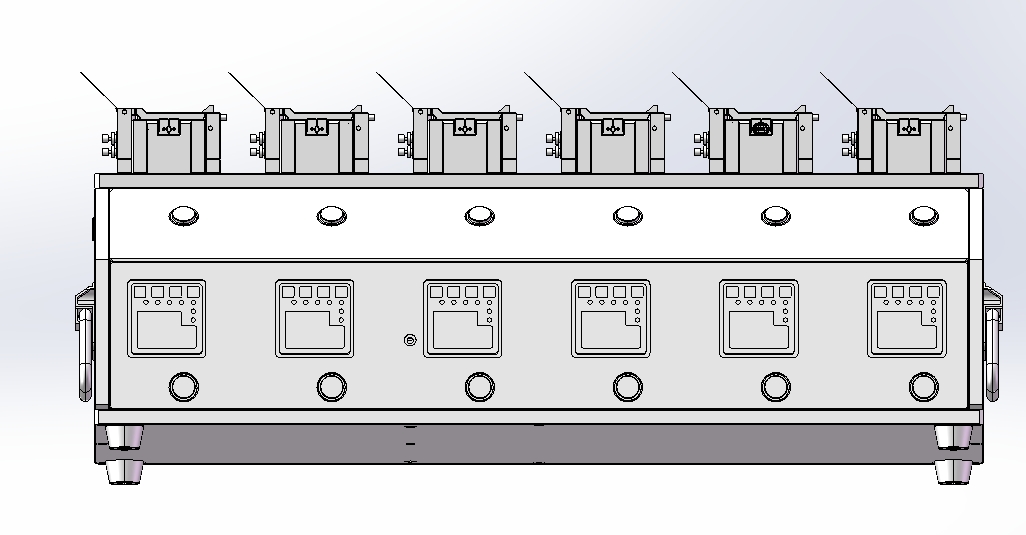

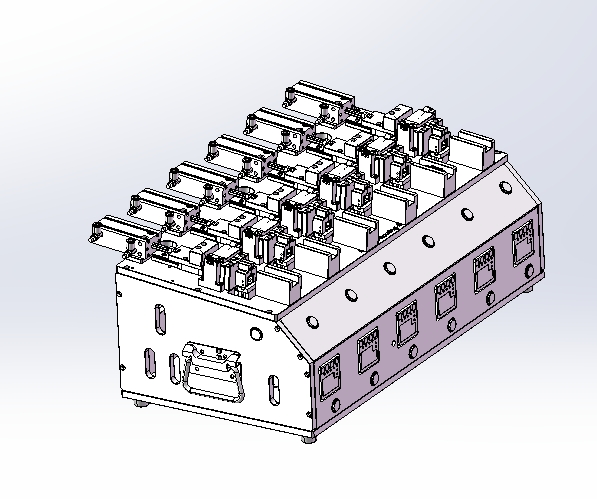

　　在消费电子、小型精密零部件组装产线中，点胶后保压、卡扣压合、组件贴合是必不可少的工序，这类工序对压合位置精度、保压压力一致性、保压时长管控都有较高要求，单工位治具往往需要人工上下料与保压等待串行作业，产线节拍很难提升，这款多工位旋转保压治具就是针对这类场景开发的线边作业工装，适配桌面式作业台安装，可直接嵌入半自动组装工位，替代传统单工位手动保压夹具，减少操作人员等待时长。整套治具采用基座加旋转承载台加多组压头组件的布局，底部为一体化铣削加工的安装基座，基座侧面预留了标准安装孔位，可直接固定在标准铝型材作业台台面上，基座底部做了等高脚垫设计，即使台面存在小幅平面度误差，也可通过脚垫调整保证治具整体水平，避免旋转卡滞、压合偏斜的问题。基座内部集成旋转驱动的定位结构，承载旋转台做定角度间歇转动，转动到位后通过锥面定位销锁止，保证每个工位转动到压合区域时的位置重复精度控制在0.02mm以内，避免压头偏位压伤工件。旋转承载台采用对称布局设计，设置两组承载安装位，当其中一组承载位转动到压合区域执行保压作业时，另一组承载位处于上下料区域，操作人员可在保压过程中完成已加工工件的取下与待加工工件的装夹，完全消除保压等待的空程时间，相比同规格单工位保压治具，单工位作业节拍可提升40%以上。

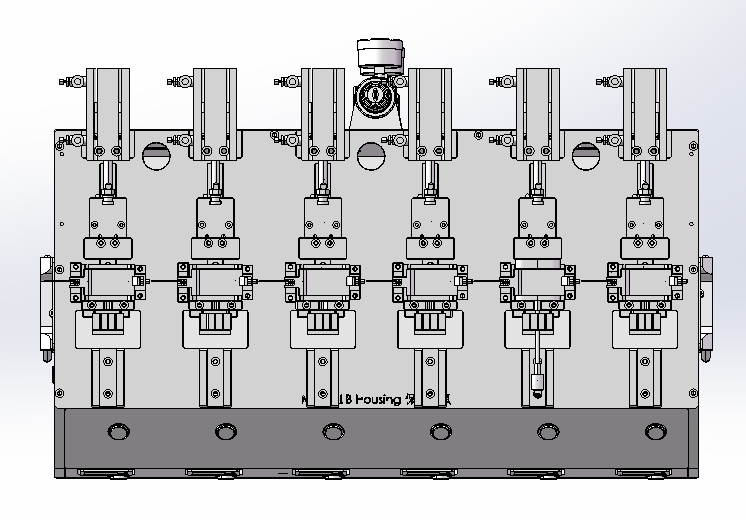

　　每个承载位上根据待加工工件的外形设置了仿形定位槽，定位槽周边预留了避让缺口，方便操作人员取放工件，同时定位槽旁设置了小型快速夹钳，工件放入后可通过夹钳快速预固定，避免旋转过程中工件移位，也无需操作人员全程手扶工件装夹。压头组件沿压合区域线性排布，共设置多组独立压合单元，每个压合单元对应工件上一个需要保压的点位，每个压头的下压行程、压力都可独立调整，适配同一工件上不同高度、不同保压压力要求的压合点位，避免统一压合行程导致的部分点位压力不足、部分点位过压压损工件的问题。

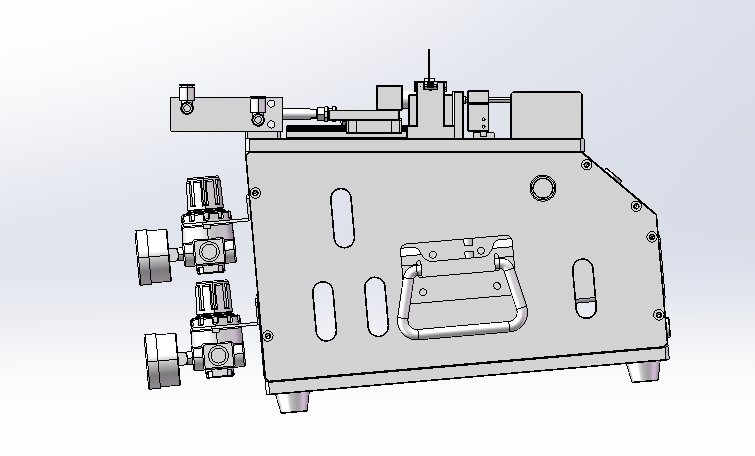

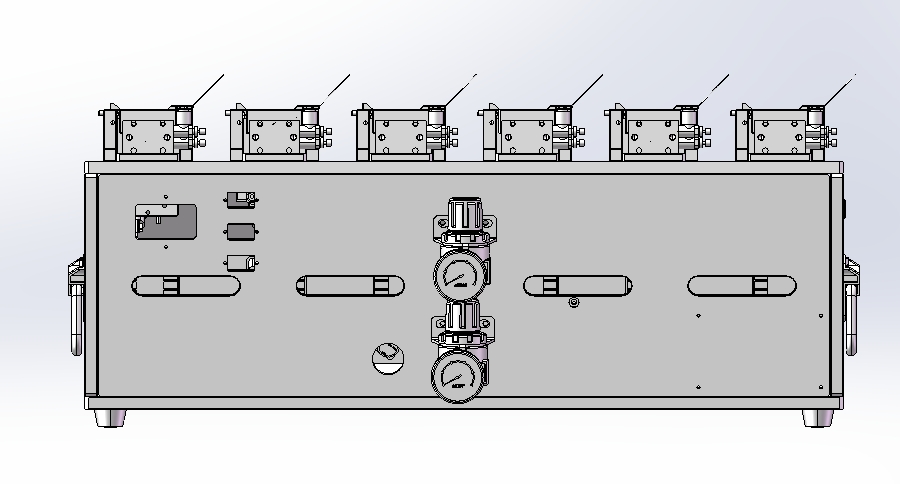

　　压头驱动采用紧凑型直线驱动元件，安装在基座上方的固定支架上，固定支架与基座之间通过定位销连接，保证支架与下方承载台的位置精度，压头端部采用聚氨酯软质材料，接触工件时不会刮伤工件表面，同时可小幅补偿工件自身的尺寸公差，保证每个压合点位都能获得均匀的保压力。治具侧面设置了统一的气路与控制接口，可直接对接产线的气源与简易控制回路，无需复杂的接线接气操作，旋转动作、压头下压动作、保压时长都可通过简单的逻辑控制实现，操作人员仅需完成上下料与启动操作即可，作业门槛低，新员工经过简单培训即可上岗。

　　从安装边界来看，整套治具的长宽尺寸控制在桌面作业的合理范围内，不会占用过多台面上的操作空间，治具高度适配操作人员坐姿作业的操作高度，长时间作业不会产生过度疲劳。设计过程中充分考虑了工装的通用性，承载位上的仿形定位块采用可更换设计，后续更换不同型号的工件时，仅需更换对应仿形块、调整对应压头的行程与压力即可快速切换生产，无需重新制作整套治具，大幅降低多品种小批量生产的工装投入成本。同时整套治具的外露部件都做了倒角处理，没有尖锐棱角，避免操作人员作业时被刮伤，气路管线全部内置在基座与支架的内腔中，不会外露干扰操作，也避免管线被工件、工具剐蹭导致的漏气故障。日常维护时，仅需定期给旋转定位部位加注润滑脂、检查压头软胶垫的磨损情况即可，没有复杂的维护保养要求，适合产线长期连续使用。
