复古款家用游戏机有线手柄结构设计

这款复古风格有线游戏手柄的结构设计，核心围绕家用主机场景下的长时间握持操作需求展开，整体外形采用符合人体工学的弧形收腰设计，壳体边缘做了R3-R5的圆角过渡，避免长时间握持时硌手的问题。从实际应用场景来看，这类手柄主要适配复古款家用游戏主机，也可通过转接方案接入PC端模拟器使用，核心功能是将用户的按键操作转化为电信号传输至主机端，实现游戏内的角色移动、功能触发等交互操作。

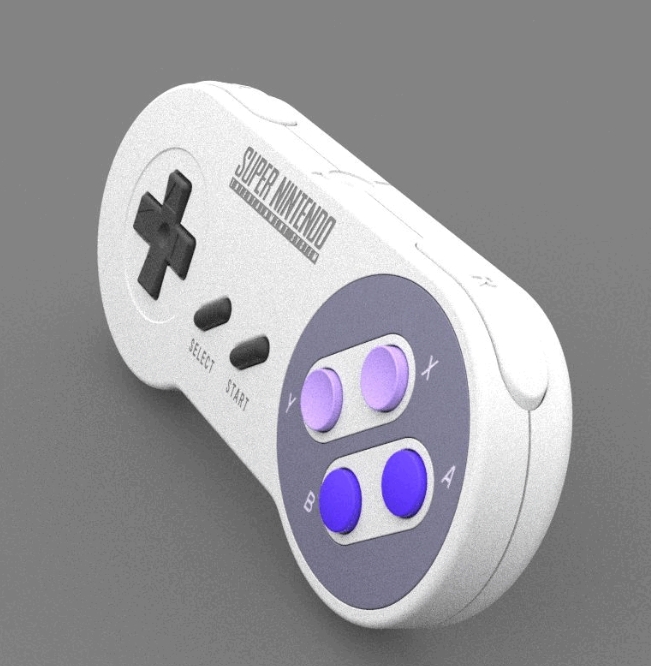

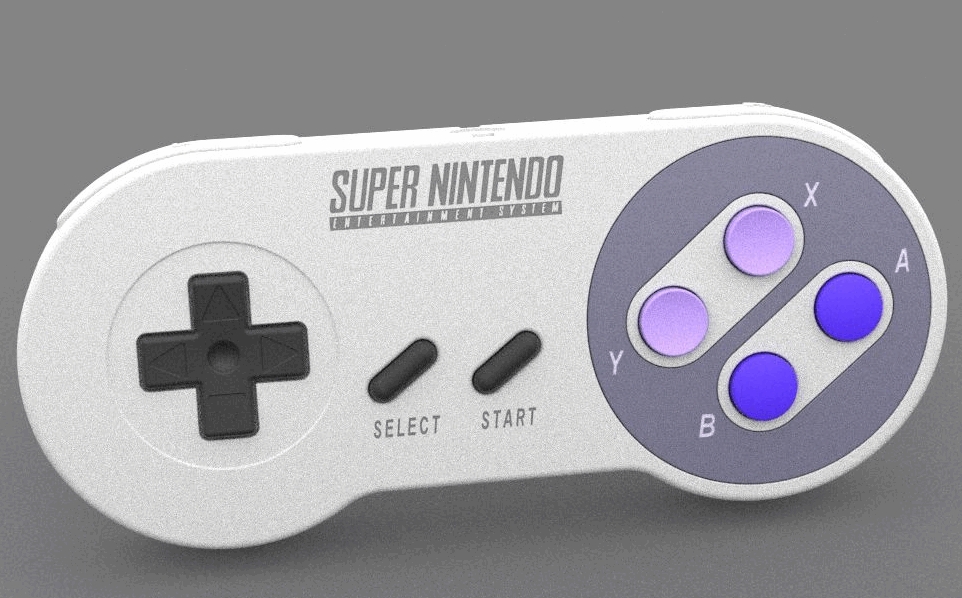

在功能布局设计上，左侧区域设置十字方向键，采用一体式十字结构设计，按键下方对应四个独立的触点触发结构，可实现上下左右四个方向的精准触发，同时支持斜向组合输入，满足格斗、平台跳跃类游戏的方向操作需求；方向键右侧设置两颗长条形功能按键，分别对应选择、启动功能，按键行程设置为1.2mm，触发压力控制在60g左右，避免误触的同时保证操作反馈清晰。右侧动作按键区域采用四键菱形布局，区分两种不同配色的按键，对应不同的功能映射，按键帽采用内凹弧面设计，贴合指腹轮廓，单键直径为10mm，按键间距设置为4mm，保证快速操作时不会出现相邻按键误触的问题。

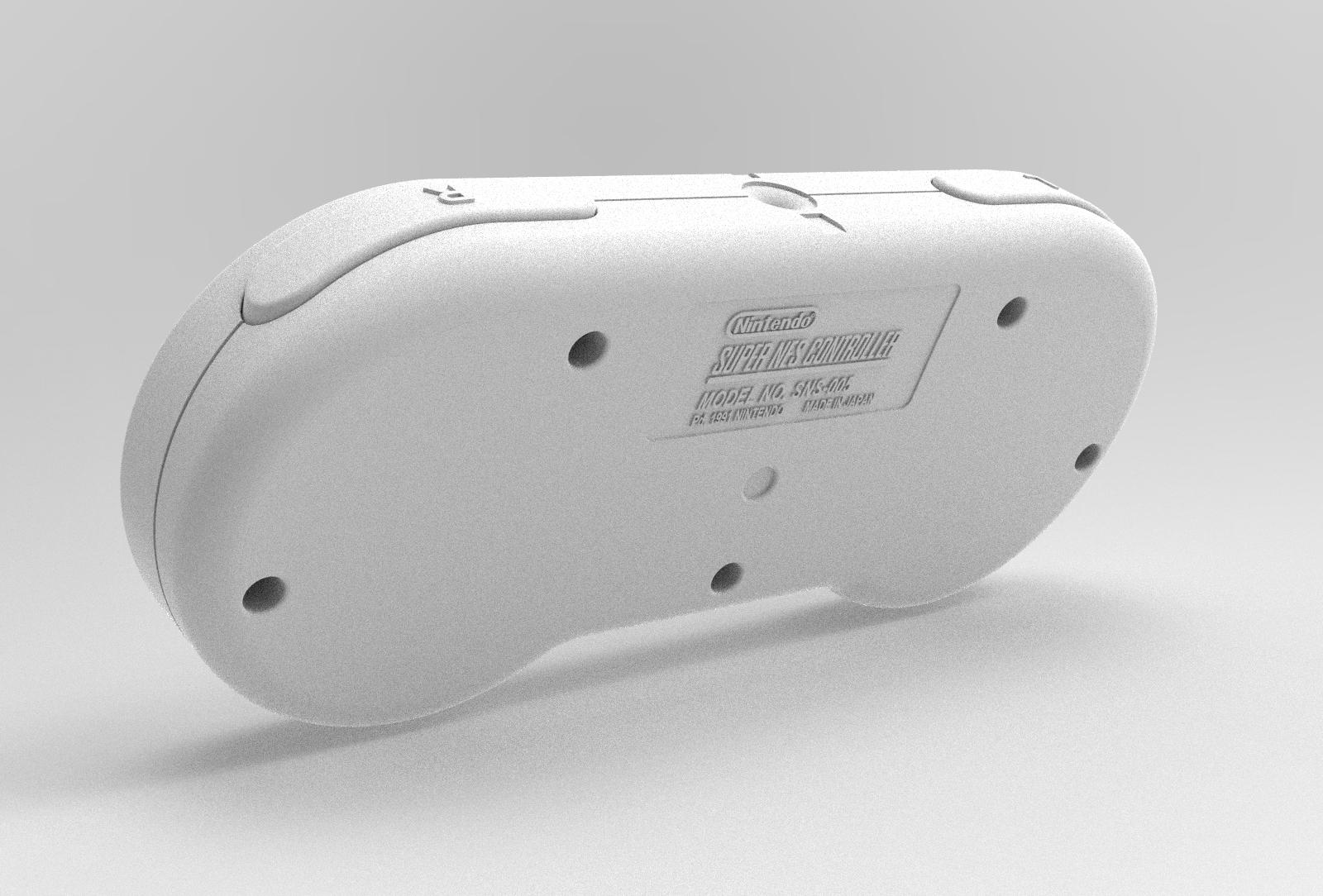

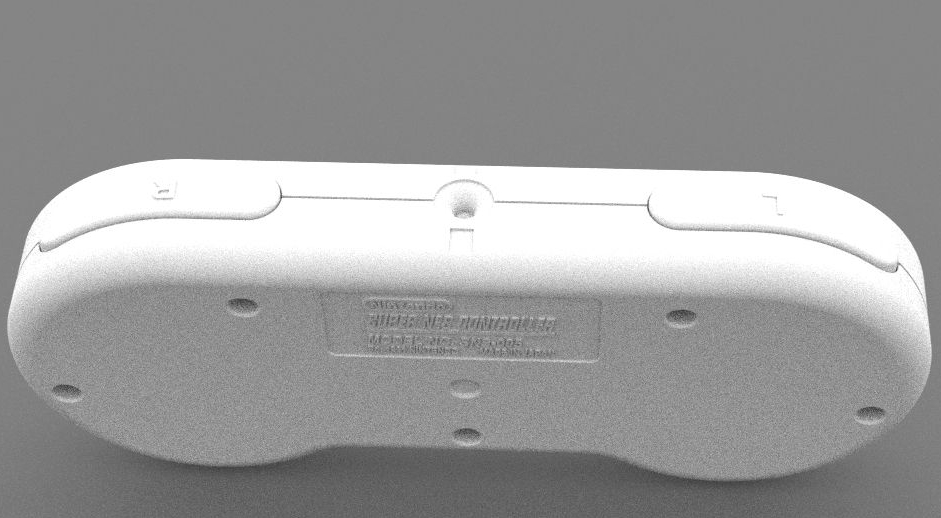

壳体结构采用上下壳扣合加螺丝固定的装配方案，上壳预留所有按键的伸出孔位，孔位与按键之间预留0.2mm的装配间隙，避免按键卡滞；下壳根据手掌握持的受力点做了局部加厚处理，壁厚从常规的1.8mm增加至2.5mm，提升握持时的结构强度，避免大力握持时出现壳体形变。内部PCB板的安装柱位置与上下壳的定位柱一一对应，安装柱高度经过精准核算，保证PCB板装配后与壳体内壁完全贴合，不会出现晃动异响。

从安装边界尺寸来看，手柄整体长度为140mm，握持区域最大宽度为62mm，壳体最大厚度为25mm，整体重量控制在80g左右，适配不同手型的用户握持使用。手柄尾部预留线材出线孔，出线位置做了圆弧过渡的防折结构，内置线卡固定线材，避免拉扯线材时导致内部接线松脱。按键下方的导电胶结构采用硅胶材质，邵氏硬度设置为50度，兼顾按键触发的反馈手感与使用寿命，单键的触发寿命可达到百万次级，满足高频次的操作需求。

在细节设计上，壳体表面采用细晒纹处理，避免长时间握持后留下指纹汗渍，同时提升握持时的摩擦力，防止手滑导致的操作失误。方向键与动作按键的表面做了轻微的磨砂处理，与壳体的晒纹质感形成区分，方便用户盲操作时通过触感快速识别按键位置。内部筋位的排布兼顾结构强度与轻量化需求，在按键对应位置设置支撑筋，避免按键按压时出现壳体塌陷，同时在非受力区域做减胶处理，控制整体重量。

这类手柄的结构设计需要平衡操作手感、结构强度与装配效率，所有零件的公差配合经过反复调校，按键与孔位的间隙、导电胶的压缩量、上下壳的扣合量都经过实际打样验证，保证批量生产时的装配一致性，不会出现个别按键卡滞、松垮的问题。同时整体结构无尖锐棱角，所有外露边缘都做了倒圆角处理，符合消费类电子产品的安全设计要求，日常使用过程中不会划伤用户手部。
