自动化产线货物垂直搬运提升设备结构

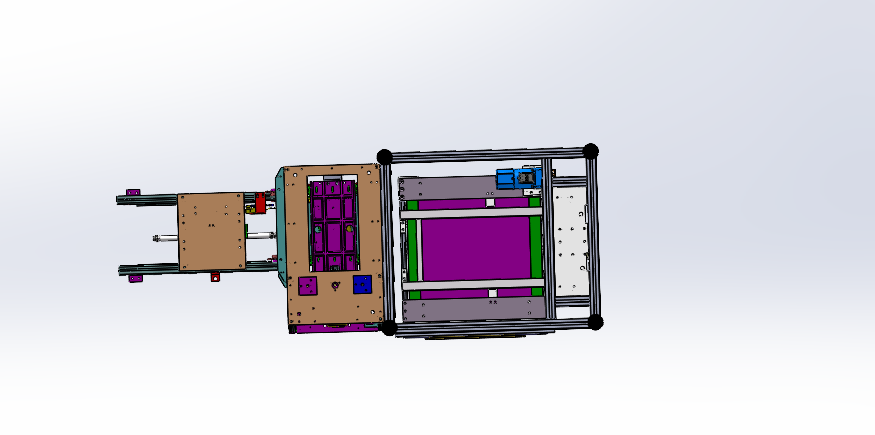

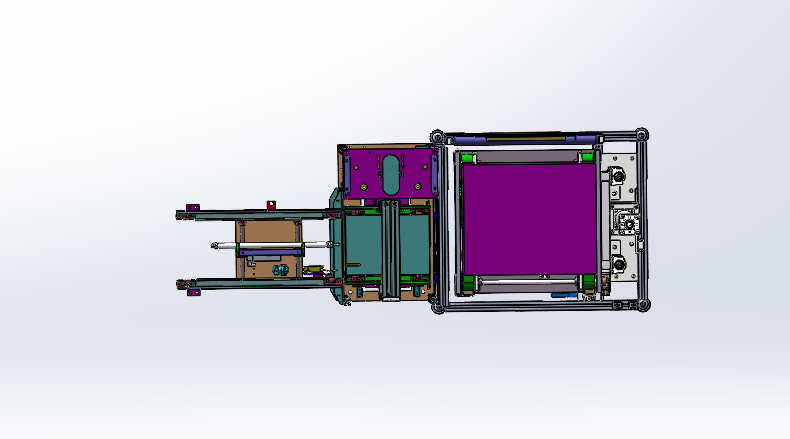

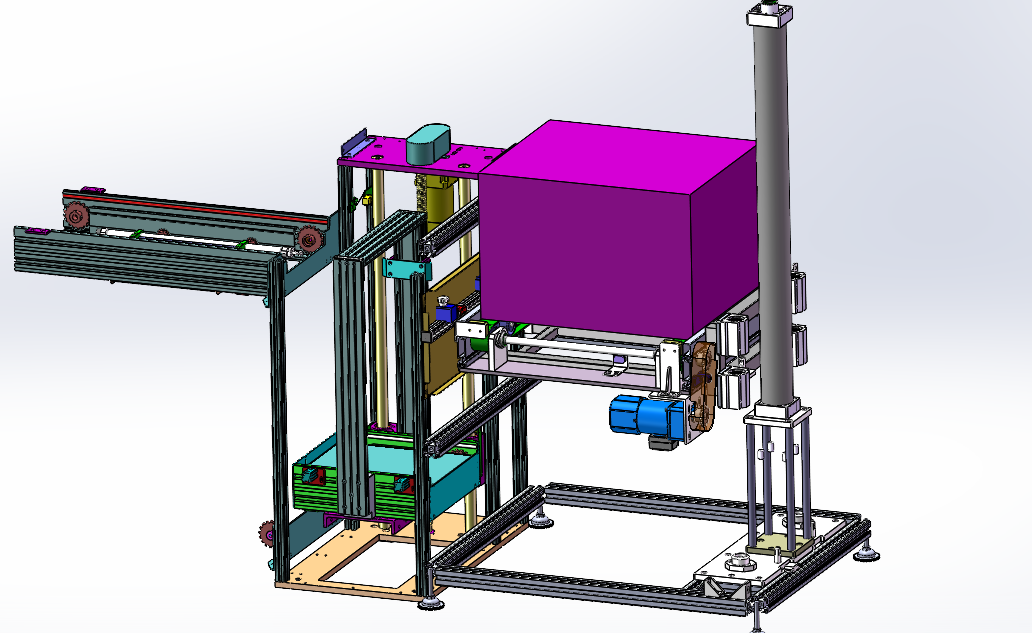

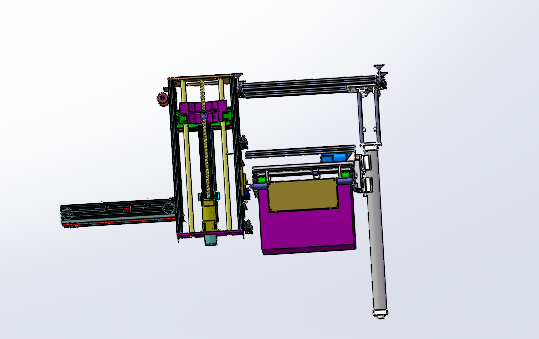

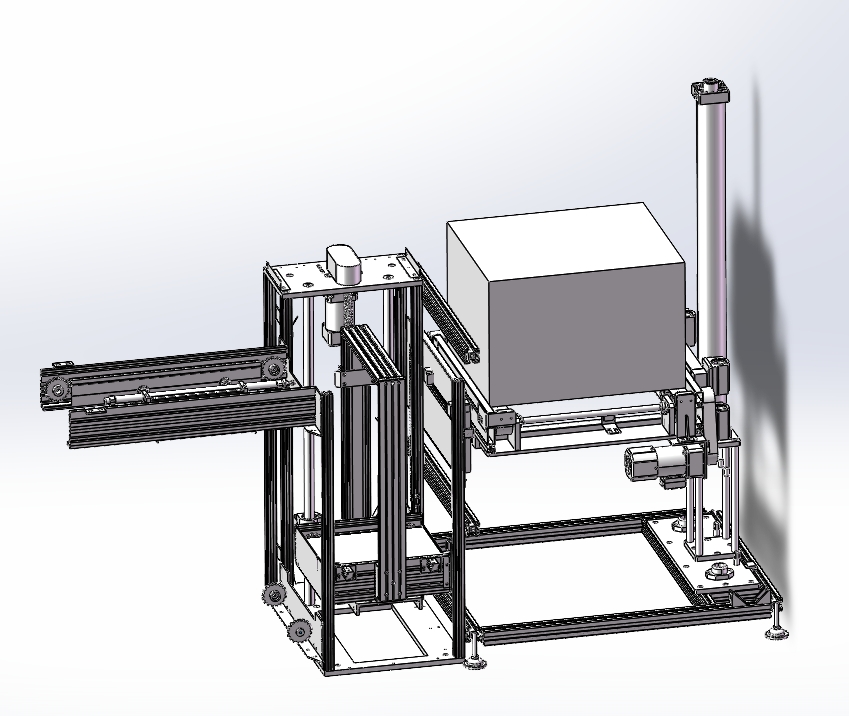

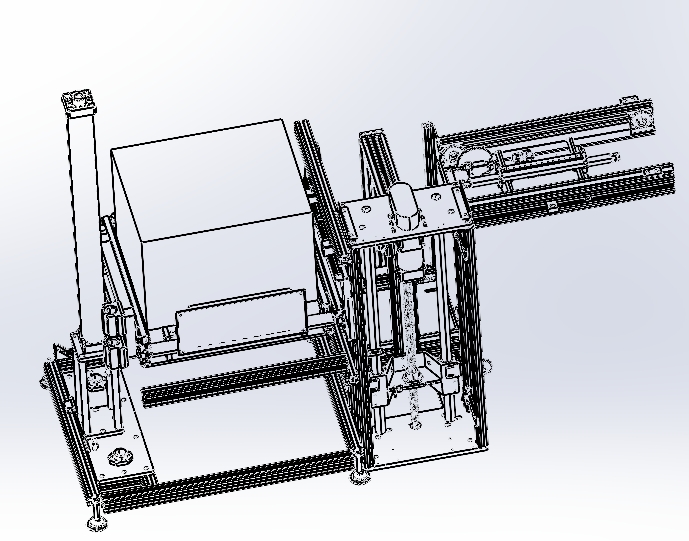

　　在离散制造的自动化输送线布局中，不同楼层、不同高度工位间的物料转运一直是产线规划里需要重点考量的环节，这款货物搬运提升设备正是针对这类场景设计的专用结构，可衔接平面输送线的进出料端，完成箱装、规整块状物料的垂直方向位移，替代传统人工吊运、叉车跨层转运的低效模式，尤其适配电子装配、家居板材加工、成品仓储分拣这类需要连续化物料流转的生产场景。从结构设计逻辑来看，设备采用立柱式承载框架作为主体支撑，两根平行的立式导轨沿立柱布置，配合丝杠传动副实现载货台的精准上下位移，传动端设置有驱动电机与传动轮组，可根据实际产线节拍调整升降速度，避免过快启停导致的物料倾翻，也不会因速度过慢拖慢整条产线的流转效率。

　　横向伸出的臂架结构用于对接不同高度的平面输送线，臂架上设置有可伸缩的输送辊道，当载货台到达指定高度工位时，辊道启动即可将载货台上的物料平稳转移至平面输送线，或是将平面线送来的物料接入载货台，全程无需人工介入对接，适配多进多出的跨层输送需求。设计过程中重点考虑了安装边界的适配性，设备整体采用侧装式布局，无需在车间地面开挖基坑，仅需通过底部地脚螺栓与顶部的辅助支撑件完成固定，对车间层高的适配范围较广，立柱的截面尺寸经过受力校核，可承载常规箱装工业物料的重量，不会因长期负载出现导轨变形、传动卡顿的问题。

　　载货台的尺寸设计参考了常规工业周转箱、标准板材的通用规格，台面设置有可调节的限位挡边，针对不同尺寸的物料可快速调整挡边位置，避免升降过程中物料移位，针对易碎类物料的搬运需求，还可在台面上加装缓冲垫层，降低启停过程中的冲击对物料造成的损伤。不同于传统的吊运式提升设备，这款设备的运行轨迹完全固定，所有运动部件都设置有防护外壳，避免车间内的灰尘、加工碎屑落入传动副造成磨损，日常维护仅需定期对导轨、丝杠加注润滑脂，检查传动皮带的张紧度即可，维护成本远低于传统起重类提升设备。

　　在产线布局规划时，可根据车间的实际输送流向，将设备的进出料臂架调整至对应方向，无需额外改动主体结构，单台设备最多可对接四个不同高度的平面输送工位，适配多层车间、立体仓储的进出料需求，相较于采用叉车完成跨层转运的模式，该设备可连续24小时运行，转运节拍稳定，不会出现人工操作的效率波动，也能避免叉车在车间内穿行带来的安全隐患。针对不同行业的物料特性，设计时预留了功能拓展接口，例如搬运袋装物料时可更换为带防滑纹路的载货台，搬运桶装物料时可加装弧形定位座，搬运易碎玻璃类物料时可在台面上加装真空吸附固定结构，无需改动主体框架即可完成适配，大幅降低了不同行业用户的定制改造成本。设备的传动结构采用模块化设计，驱动电机、丝杠副、导轨组件都采用标准工业配件，后期出现部件损耗时可直接更换同规格标准件，无需定制特殊配件，减少设备停机维护的时间。从安装空间来看，设备的主体立柱占地宽度不足一米，横向臂架的伸出长度可根据现场对接的输送线位置调整，不会过多占用车间的通行空间，对于现有产线的升级改造场景，无需大范围调整原有设备布局，仅需在输送线的衔接位置预留出安装空间即可完成加装，适配老车间的自动化升级需求。
