摇臂摆杆式星球探测移动载具结构

　　在深空探测领域，地外天体表面移动载具的通过性直接决定了探测任务的覆盖范围与科考效率，这类载具不需要考虑铺装路面行驶需求，核心要解决的是无铺装、多碎石、存在陡坡与凹坑的低重力崎岖地形通行问题，摇臂-摆杆悬挂结构正是为这类极端地形场景开发的行走机构构型。这套结构的核心设计逻辑是放弃传统车辆的弹性减震元件，完全依靠多连杆的铰接自由度实现车轮与地面的随形贴合，毕竟地外天体表面没有连续平整路面，弹簧减震的行程冗余不足以覆盖几十厘米级的岩石落差，纯机械铰接的摇臂摆杆结构可以让单侧车轮抬升时，其余车轮始终保持对地面的正压力，不会出现传统硬轴越野车辆单轮悬空失去附着力的问题。

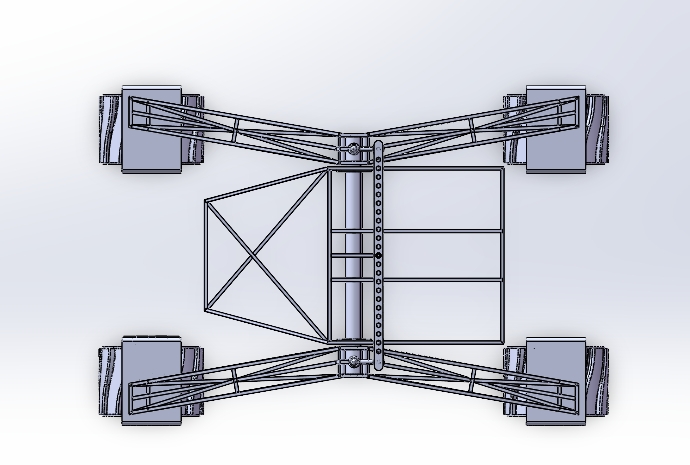

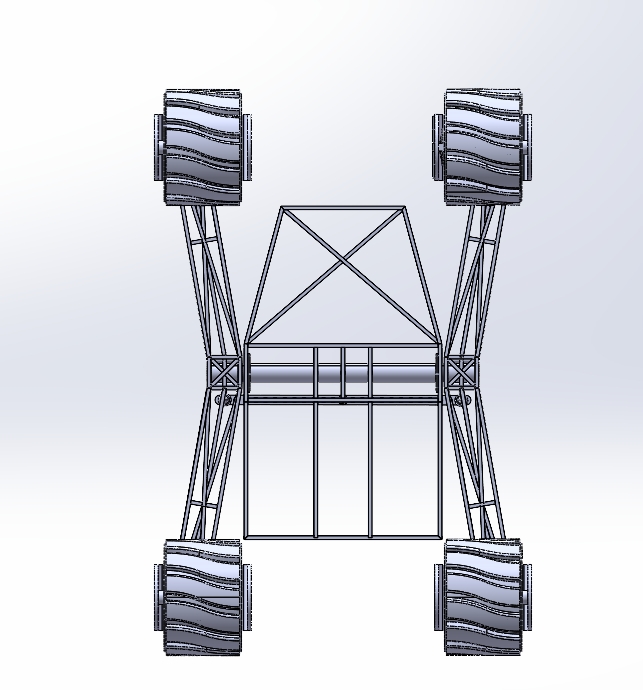

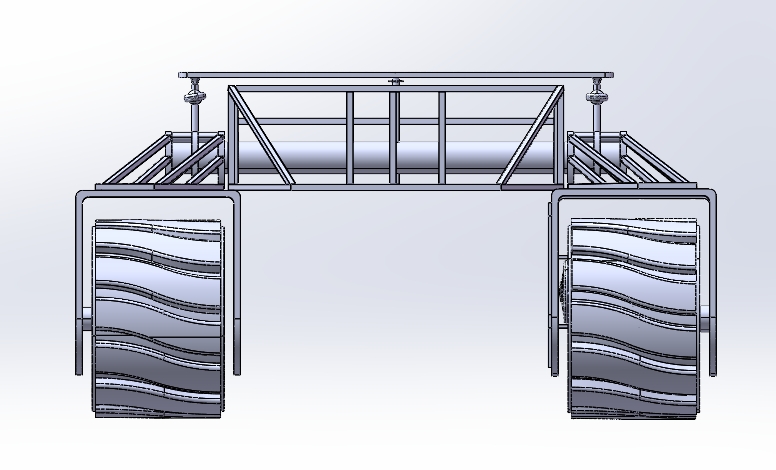

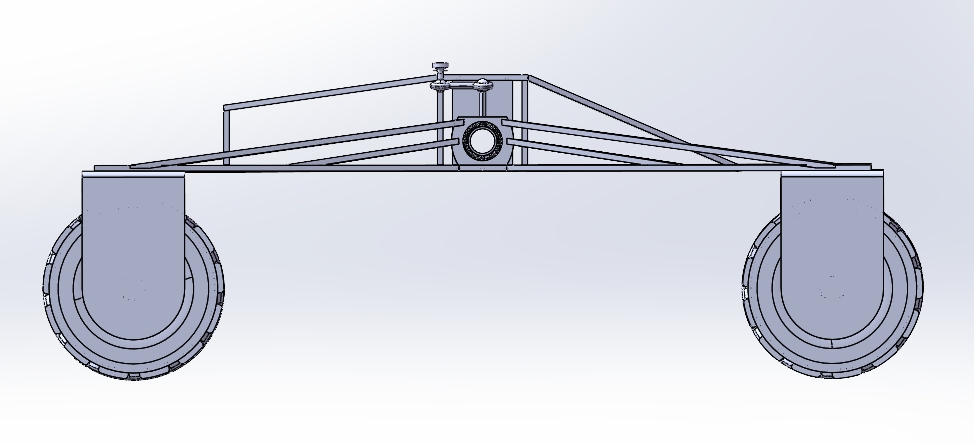

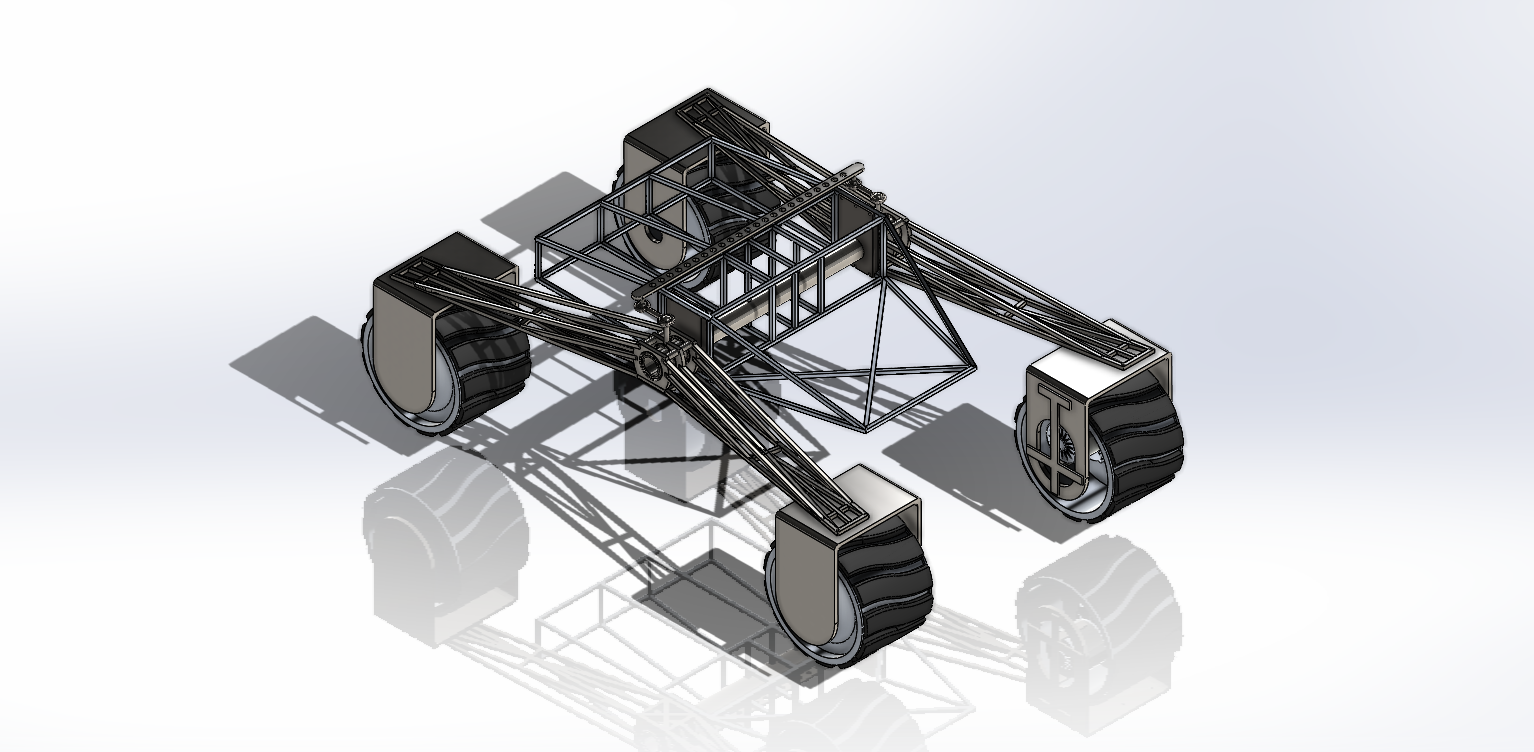

　　从结构布局来看，整套行走机构分为左右对称的两组摇臂组件，每侧摇臂通过主铰接点与车体主框架连接，摆杆段连接前后行走轮，主铰接点的位置经过多轮地形仿真迭代，设置在车体纵向重心偏后的位置，确保单侧前轮抬升越障时，车体的俯仰角度控制在15度以内，避免车载探测设备的安装平面出现过大倾角影响探测精度。主框架采用空间桁架式焊接结构，所有杆件均采用薄壁空心截面设计，在保证整体结构刚度的前提下尽可能降低整备质量，毕竟深空探测任务中每增加一克载荷都会带来发射成本的大幅上升，桁架的节点位置同时预留了科学探测载荷、电源系统、通信模块的安装接口，接口的安装平面度公差控制在0.2mm以内，满足精密探测设备的安装基准要求。车轮部分采用大直径柔性金属网轮构型，轮面的凸起履刺结构专门针对低重力环境下的沙土附着特性设计，轮辋与摆杆的连接位置设置了转动自由度，配合摇臂的铰接结构，单轮最大越障高度可以达到车轮直径的1.5倍，远高于传统越野车辆的越障能力。在实际地形通过过程中，当车辆遇到凸起岩石时，触岩侧的摆杆会绕铰接点向上转动，带动摇臂同步产生小角度偏转，将载荷均匀分配到其余三个未触障的车轮上，整个过程不需要主动控制介入，纯机械结构即可完成地形自适应调整，可靠性远高于需要电控系统介入的主动悬挂结构，能够适应深空探测任务中无法及时维修的使用场景。

　　这套结构的安装边界需要匹配运载火箭的整流罩尺寸，整车收拢状态下的横向宽度不超过整流罩的有效内径，纵向长度满足着陆器的搭载空间要求，展开后左右轮距的设计兼顾了侧倾稳定性与狭窄岩石缝隙的通过能力，轴距参数经过反复优化，在爬坡时不会出现纵向倾覆的风险，同时保证车体底部的离地间隙足够跨越中等尺寸的石块，避免底盘磕碰岩石造成结构损伤。不同于地面车辆的悬架设计，这套结构不需要考虑高速行驶的减震需求，所有铰接点的衬套都采用自润滑材料，能够在真空、大温差的极端环境下长期工作，不需要定期维护加注润滑脂，铰接点的转动阻尼经过匹配，既可以保证结构随地形灵活转动，又不会出现行驶过程中的结构晃动，保证车载相机等成像设备的画面稳定性。

　　在结构强度校核阶段，需要重点考核摇臂与摆杆的铰接点位置的疲劳强度，因为在长期行驶过程中，铰接点会持续承受交变载荷，尤其是在跨越陡坡时，单侧摇臂需要承担接近一半的整车重量，因此铰接轴的材料选用高强度钛合金，配合自润滑轴承保证长期使用的结构可靠性。主框架的桁架杆件连接位置均采用圆弧过渡，避免应力集中导致的结构断裂，所有外露的结构棱边都做了圆角处理，防止在装配或者释放过程中剐蹭其他设备。这套悬挂结构目前已经在多型地外天体探测载具上得到实际应用，能够适应火星表面的岩石、沙地地形，也可以满足月球表面低重力、细月壤的通行需求，结构的所有运动部件都做了防尘密封设计，避免细颗粒的月壤或者火星沙尘进入铰接间隙造成卡滞，密封结构采用多层迷宫式设计，不需要橡胶密封件即可实现长期防尘效果，适配极端温差下的材料膨胀收缩特性。
