精密三轴直线运动数控加工承载平台

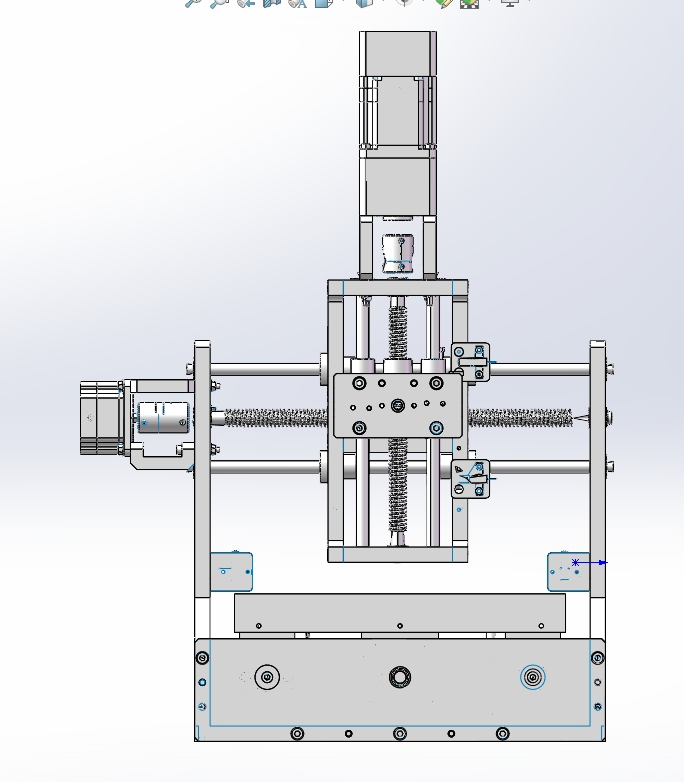

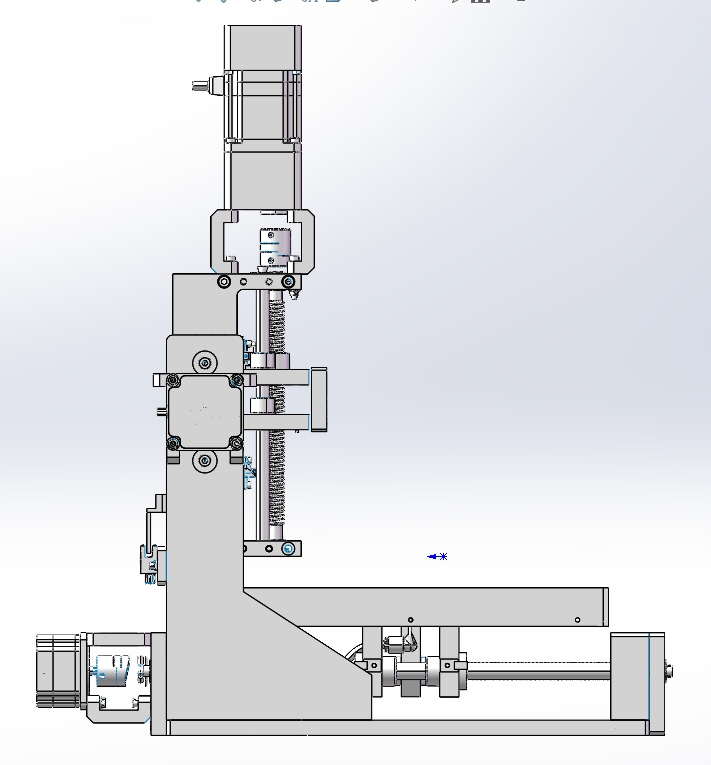

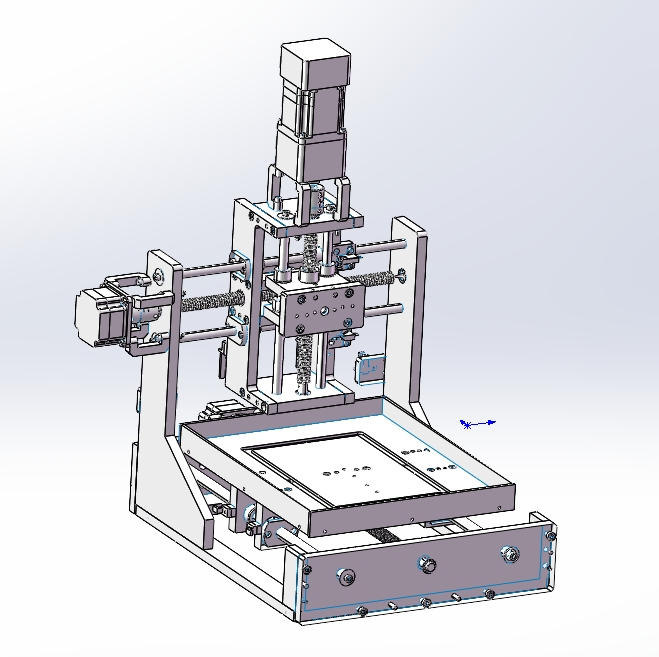

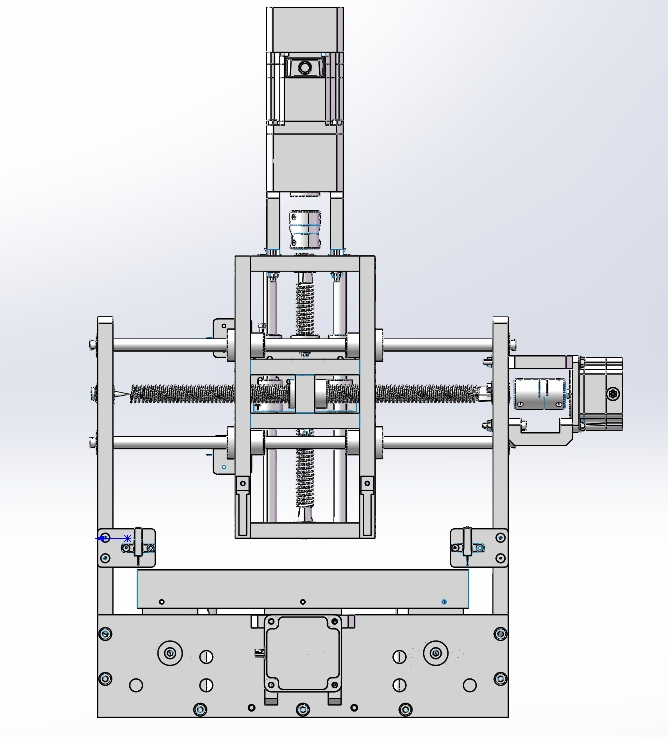

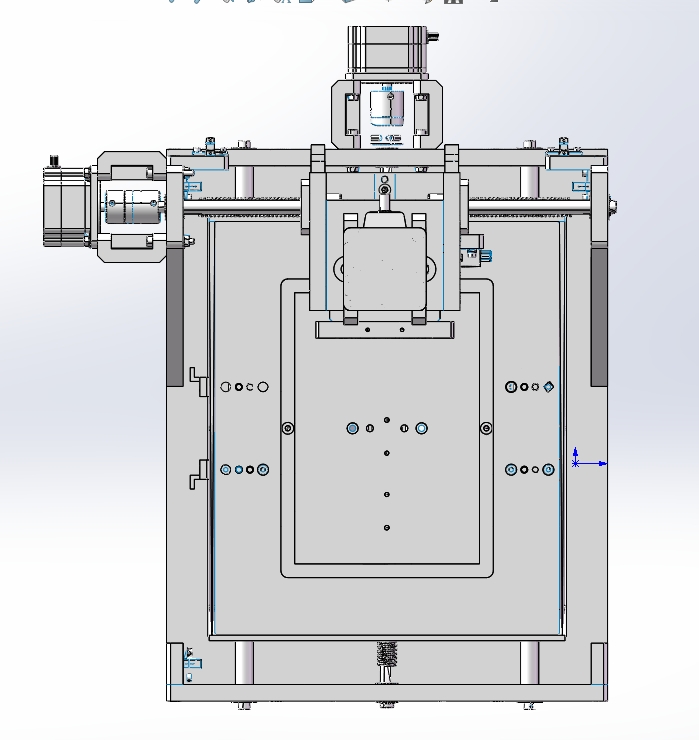

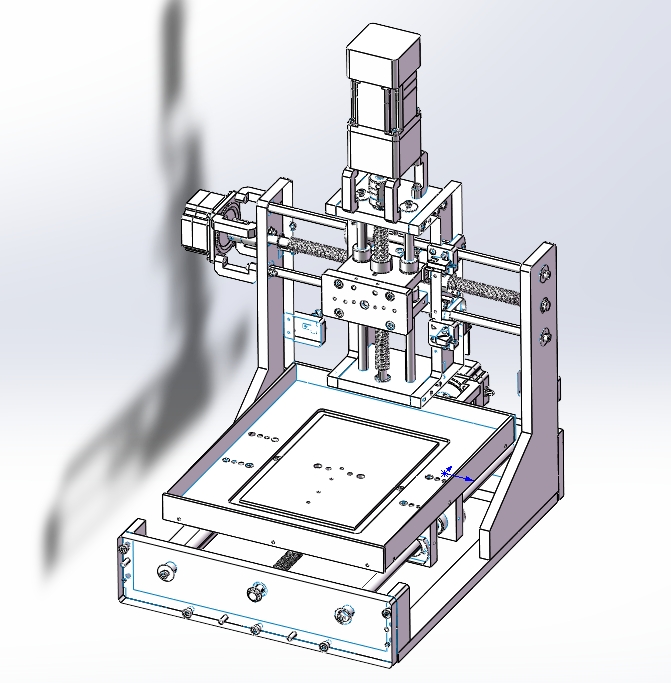

　　从结构布局来看，三个运动轴采用正交堆叠的设计逻辑，X轴作为底层横向运动轴，采用双导轨平行布置的方案，搭配单根滚珠丝杠做传动输入，双导轨的选型可以抵消单导轨支撑带来的倾覆力矩偏差，保证滑台在横向移动全程的平面度误差控制在极小范围内，Y轴搭载在X轴的滑台之上，行程略短于X轴，同样采用导轨加滚珠丝杠的传动组合，负责纵向的进给动作，Z轴垂直布置在Y轴滑台的立架上，负责主轴的上下进给，三个轴的丝杠端都预留了电机安装位，可以适配步进电机或者伺服电机的安装，根据不同的精度要求和预算成本灵活选型，不需要额外做安装法兰的二次加工。在精密机加工、小型零件数控铣削、3C产品零部件精修、小尺寸模具刻蚀这类对位移精度要求达到微米级的作业场景里，这类三轴联动的直线运动平台是核心执行载体，区别于大型龙门加工中心的大行程重载设计，该平台的设计定位偏向中小尺寸工件的高精度加工，适配桌面级加工工位的安装需求，不需要做额外的地基浇筑，普通的工业铝型材机架或者加厚铸铁工作台就可以满足安装的刚性要求。

　　平台的底座采用整块钢板铣削加工成型，所有导轨安装面、丝杠支撑座安装位都做了一次装夹的精铣加工，避免二次装夹带来的形位公差偏差，底座上预留了成排的安装螺纹孔和定位销孔，既可以直接通过压板固定待加工工件，也可以加装气动卡盘、小型回转台这类工装夹具，拓展加工的适用范围。在实际使用过程中，这类三轴平台的运动重复定位精度可以满足绝大多数小型零件的加工要求，滚珠丝杠的预紧设计可以消除反向间隙，避免进给换向时出现空程误差，导轨的密封端盖可以阻挡加工过程中产生的金属切屑、切削液进入导轨滑块内部，延长传动部件的维护周期。

　　设计阶段就考虑了不同应用场景的拓展性，Z轴的滑台安装面做了标准化的接口尺寸，除了加装加工主轴之外，也可以更换为点胶阀、激光打标头、视觉检测相机这类执行部件，拓展成为点胶作业平台、激光打标平台或者视觉检测平台，不需要对整体机架结构做改动，只需要对应更换执行端部件和调整控制程序即可。安装边界方面，平台的整体外轮廓尺寸适配桌面级工位的摆放要求，底部的安装孔位采用等间距排布，和市面上主流的工业铝型材机架安装孔位兼容，不需要额外打孔就可以完成固定，三个轴的行程限位位置都预留了限位开关的安装槽，可以加装光电限位或者机械限位开关，避免运动超程带来的部件碰撞损坏。

　　传动部件的润滑注油嘴都布置在方便操作的外侧位置，日常维护的时候不需要拆解平台外罩就可以完成注油保养，降低后期运维的工作量。在负载能力设计上，X、Y轴的导轨选型可以承载数十公斤的负载，满足小型金属工件、非金属加工件的装夹需求，Z轴因为是垂直布置，加装了平衡支撑结构，避免垂直滑台因为自重出现下滑，即使在断电状态下也可以保持位置锁定，不会出现撞刀的风险。整个平台的走线都采用拖链内置的方案，所有电机线、传感器线都收纳在拖链内部，运动过程中不会出现线缆拉扯、剐蹭的问题，整体外观整洁，也避免线缆外露带来的安全隐患。对于结构设计从业者来说，这个平台的结构布局可以作为中小型数控加工设备的基础参考框架，各个轴的支撑结构设计、传动部件的选型搭配、安装基准的设计思路都具备实际参考价值，在做同类设备开发的时候，可以根据具体的行程要求、负载要求对导轨丝杠的规格做对应调整，不需要重新验证整体布局的合理性，缩短开发周期。
