手动加压便携式喷雾装置结构设计

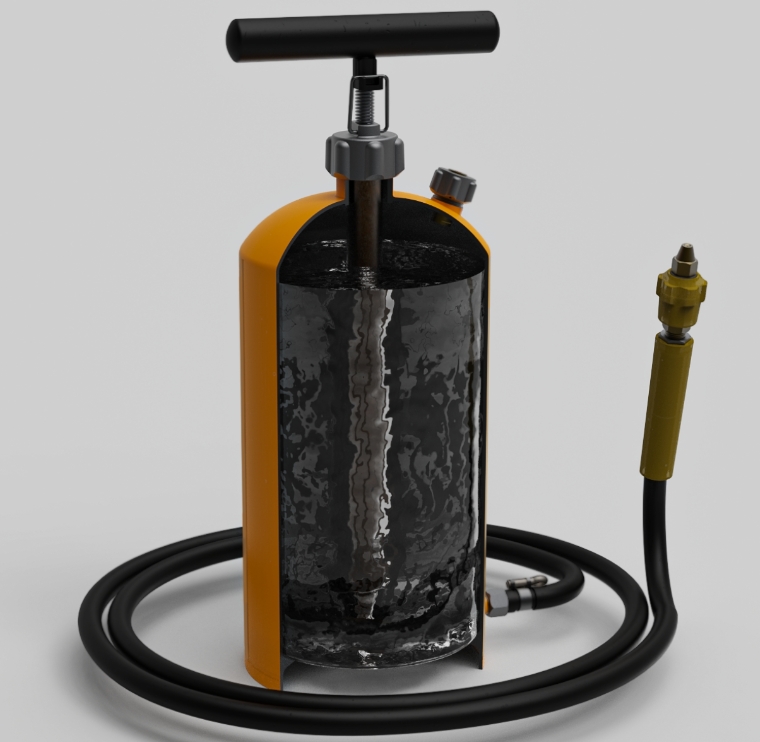

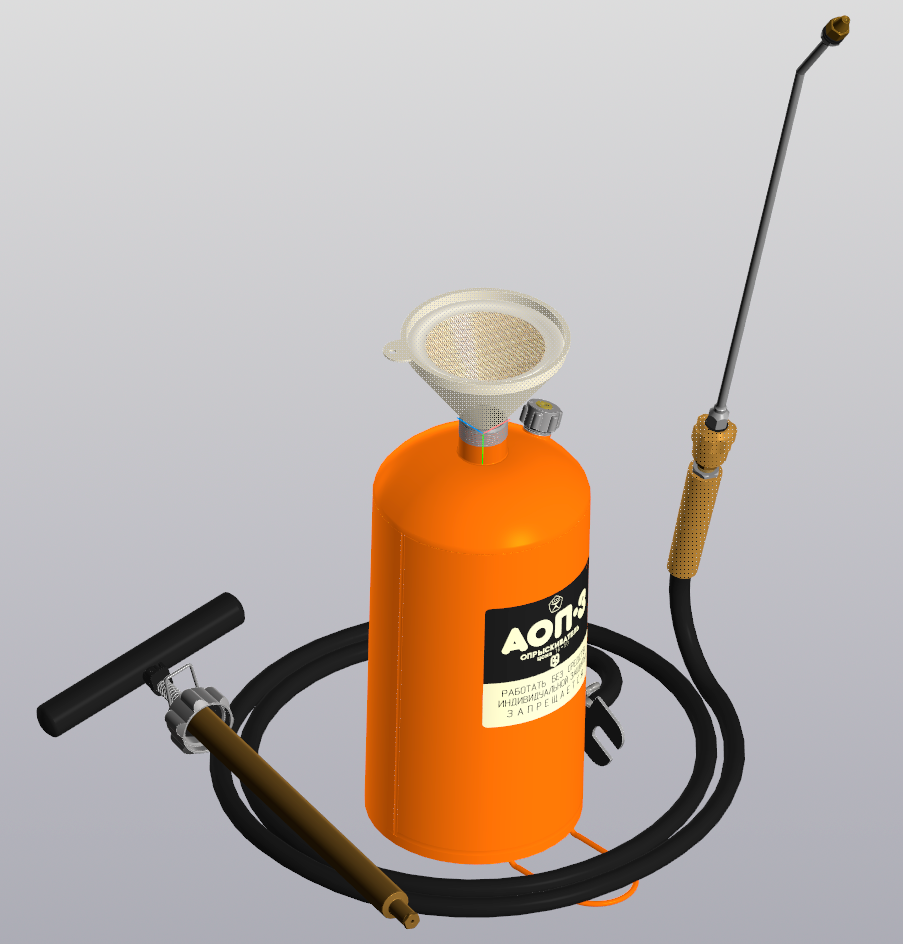

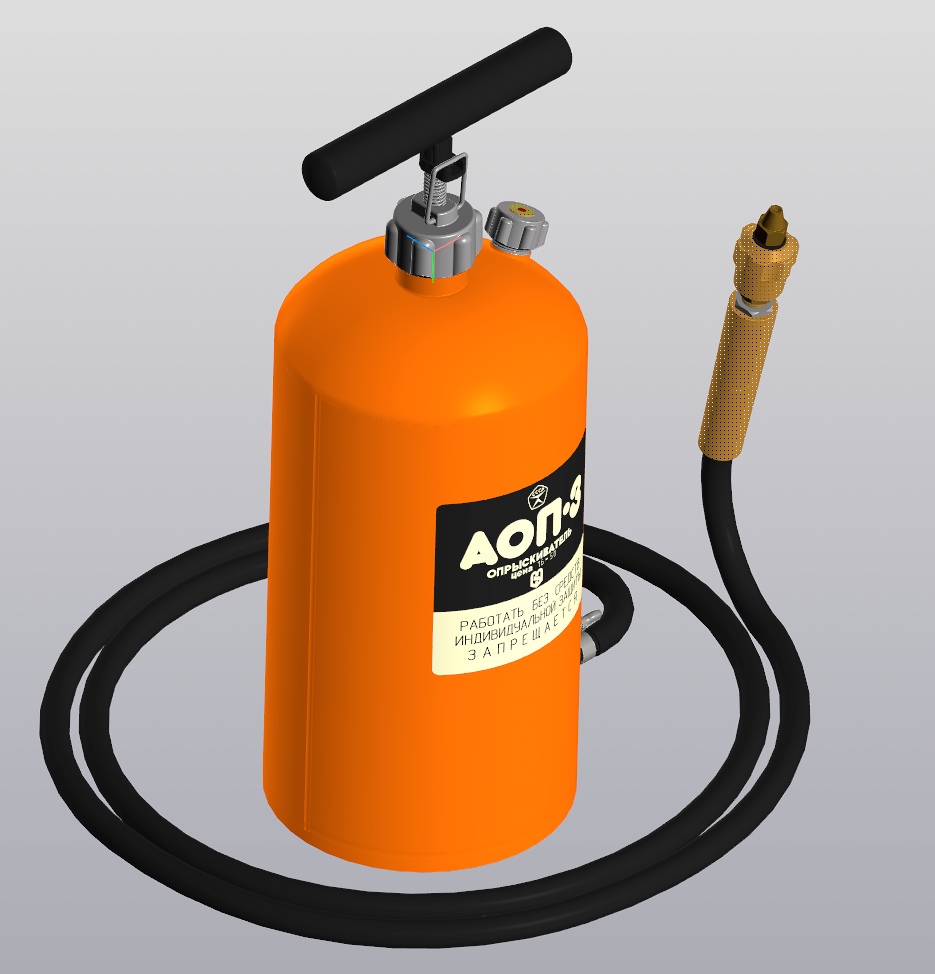

　　这款手动加压便携式喷雾装置，核心设计逻辑围绕无外接动力场景下的独立作业需求展开，整体结构拆分来看，储液罐体作为核心承载部件，采用立式圆柱造型，底部设置圆弧过渡支撑脚，放置时可适配硬质水泥地面、松软泥土地、室内瓷砖地面等多种接触面，避免作业过程中出现侧翻风险，罐体上部集成一体式手动泵组件，泵杆外部设置橡胶衬套与金属弹簧复位结构，操作时握持顶部防滑手柄做往复提拉动作，即可将外部空气压入罐体内部形成稳定正压，无需外接气源或电源即可完成加压作业，适配无供电条件的野外、户外作业场景。

　　从实际应用场景来看，该装置可覆盖多领域作业需求：农业生产场景下可用于小面积地块的农药喷施、叶面肥追施，相比大型背负式喷雾设备重量更轻，农户在地块分散的丘陵、山地作业时，可单手提携完成田埂、边角区域的喷施作业，无需背负重型设备降低长时间作业的体力消耗；家庭清洁场景下可灌装清洁剂溶液，完成玻璃、墙面、家居缝隙的清洁喷雾作业，雾化后的液滴可均匀附着在清洁表面，减少液体流淌造成的二次污染；个人护理场景下可换装适配的雾化喷嘴，用于化妆水、防晒喷雾等液体的分装喷施，灵活适配不同使用需求。功能结构设计上，装置的出液路径从罐体底部的出液口开始，依次经过阀门体、橡胶密封环、金属连接接头，最终通过前端的塑料芯与扩散器完成雾化输出，其中阀门组件采用多级橡胶密封环结构，可承受0.2-0.4MPa的内部工作压力，避免加压过程中出现漏液、泄压问题；喷嘴部位设置可更换的扩散器结构，可通过更换不同孔径的扩散器调整雾化颗粒直径，喷施农药时选用大流量扩散器可提升作业效率，清洁作业时选用小流量扩散器可获得更细密的雾化效果，减少液体浪费。

　　管路连接部位全部采用标准螺纹接口设计，适配器螺母可实现M16x1.5与M10x1.25两种规格螺纹的转接，后期维护时可快速替换损坏的管路、接头部件，无需整体更换设备；出液软管采用耐腐橡胶材质，外部设置塑料卡扣与金属夹片固定，可根据作业需求调整管路弯曲角度，避免管路打折造成出液不畅。从安装边界与尺寸适配来看，装置整体收纳状态下高度控制在600mm以内，罐体直径约180mm，空机重量控制在1.2kg以内，单手握持手柄即可完成提携转移，可放入普通家用背包、农用工具包中携带，不会占用过多储物空间；操作时的手柄往复行程控制在250mm以内，使用者站立状态下即可单手完成加压操作，无需弯腰或借助额外辅助工具。

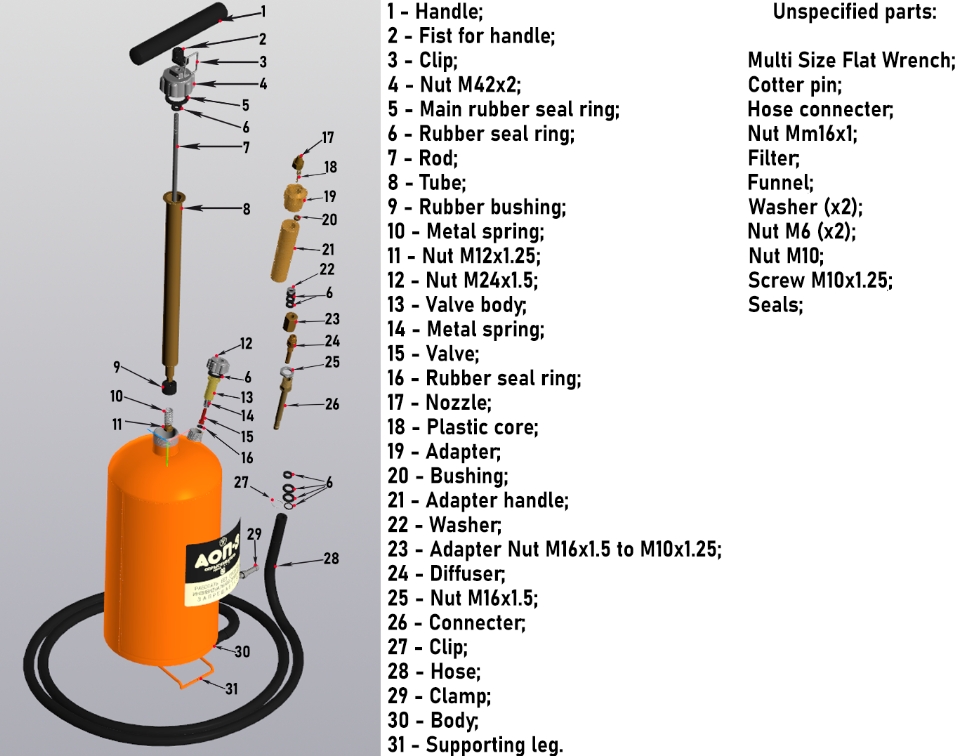

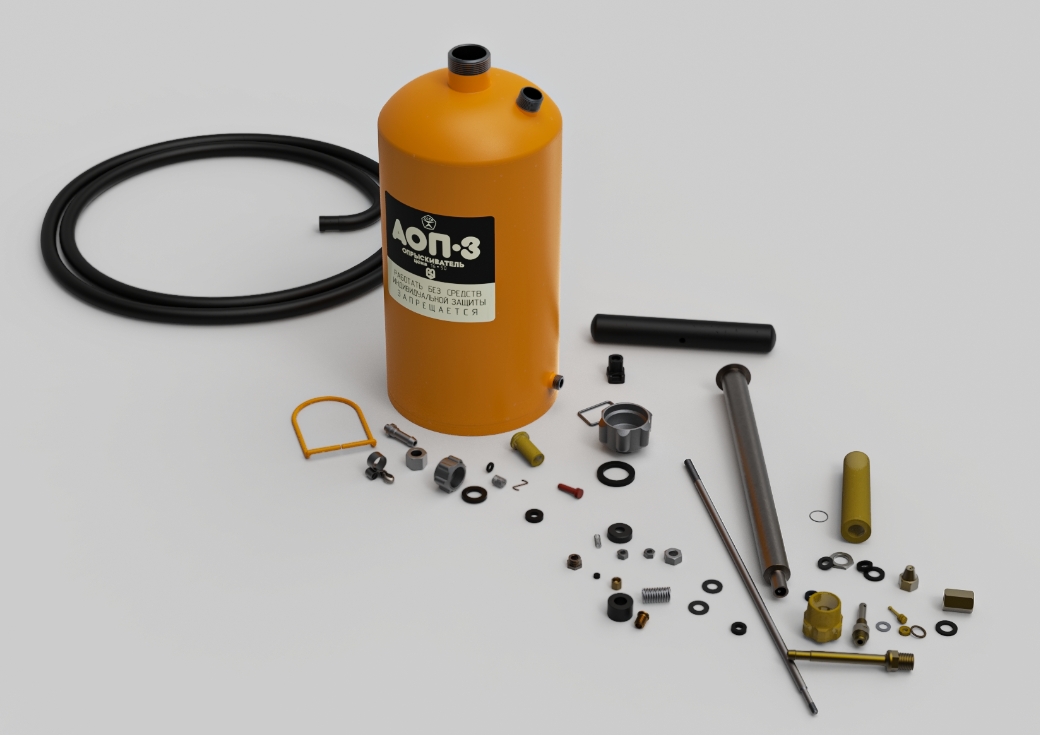

　　结构细节上，手柄部位设置橡胶缓冲套，长时间往复加压时可减少手部磨损；罐体侧面设置透明液位观察条，可实时查看内部剩余液体容量，避免干泵作业造成密封件磨损；罐体顶部设置一体式加注口，配套带密封胶圈的加注盖，加注液体时无需拆卸泵体组件，打开加注盖即可完成补液，同时加注口内置过滤网，可过滤液体中的固体杂质，避免杂质堵塞喷嘴造成出液不畅。整套结构的零件拆分后共包含30余个独立部件，其中金属部件多采用标准紧固件，包括M42x2主密封螺母、M12x1.25连接螺母、M24x1.5阀杆螺母、M6与M10规格的紧固螺母，以及M10x1.25规格的紧固螺丝，这类标准件在常规五金渠道均可采购替换，降低后期维护成本；橡胶部件包括主橡胶密封环、阀杆密封环、管路衬套等，均采用耐油耐腐橡胶材质，可适配弱酸性、弱碱性液体的喷施需求，不会因长期接触农药、清洁剂出现腐蚀溶胀问题。在实际作业过程中，单次加满液体后，经过15-20次的手动加压即可获得稳定的喷射压力，连续喷射时长可达8-10分钟，可覆盖约20平方米的作业面积，完全满足小范围作业的使用需求；装置底部的软管预留足够长度，可实现罐体放置状态下的多角度喷射，无需频繁移动罐体即可完成周边区域的喷施作业，喷嘴部位还可调整喷射模式，在直流喷射与雾化喷射之间切换，直流模式下可用于远距离定点喷施，雾化模式下可用于大面积均匀喷施，适配不同的作业工况。
