双缸立式液压压装作业模块结构设计

在中小型零部件压装、非金属材料小样压制、小型五金件铆接成型的生产场景中，这类双缸并列布置的立式液压作业模块，是车间小批量试制、工装工位配套动力执行单元的常用选择。区别于单缸液压机的单点出力特性，该模块采用两根平行液压缸同步出力的结构，能够适配长条形工件、双点位同步压装的工况需求，避免单缸偏载带来的工件压装错位、活塞杆侧向磨损问题，在电子接插件压装、小型板材校形、双点铆接工位上，能有效减少工件装夹找正的辅助时间。

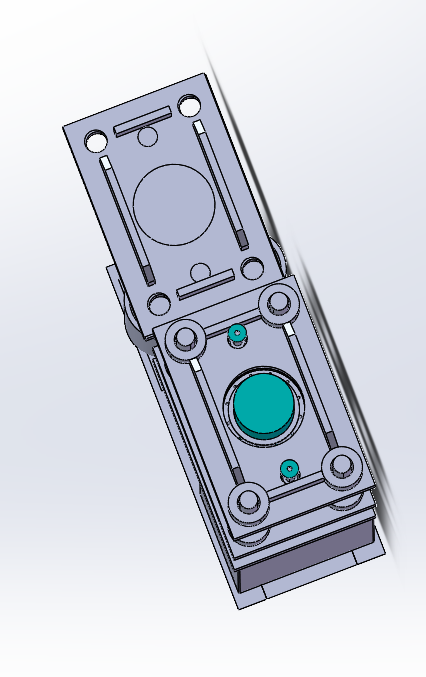

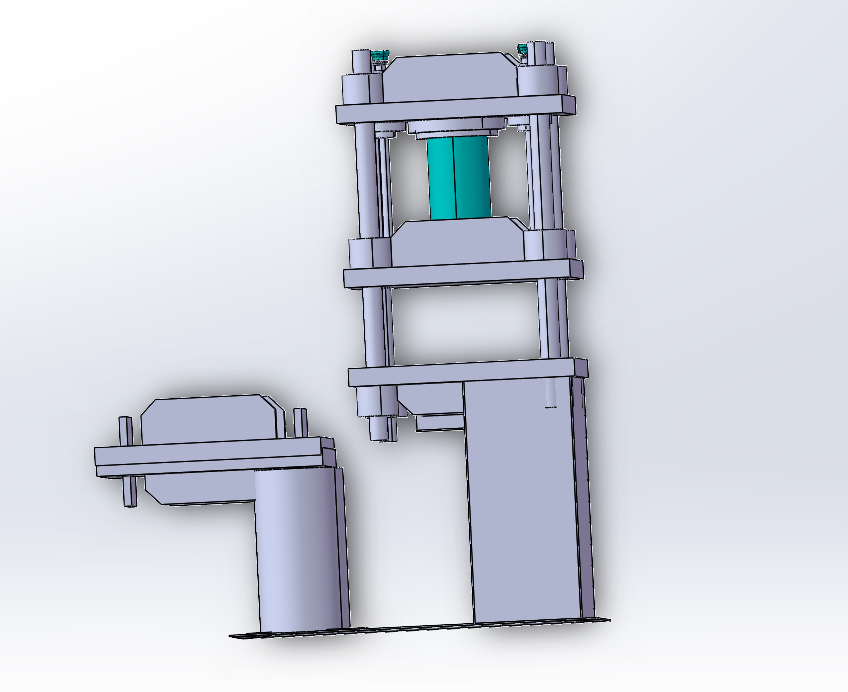

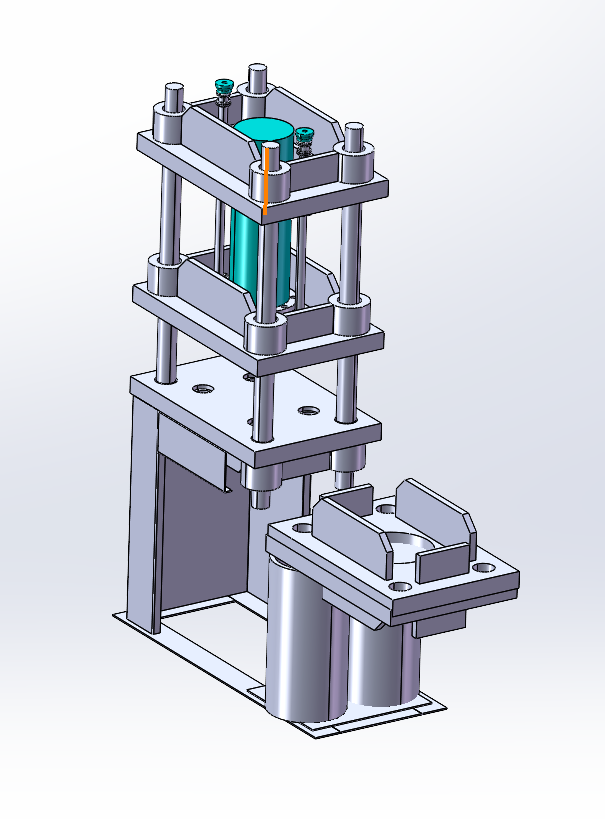

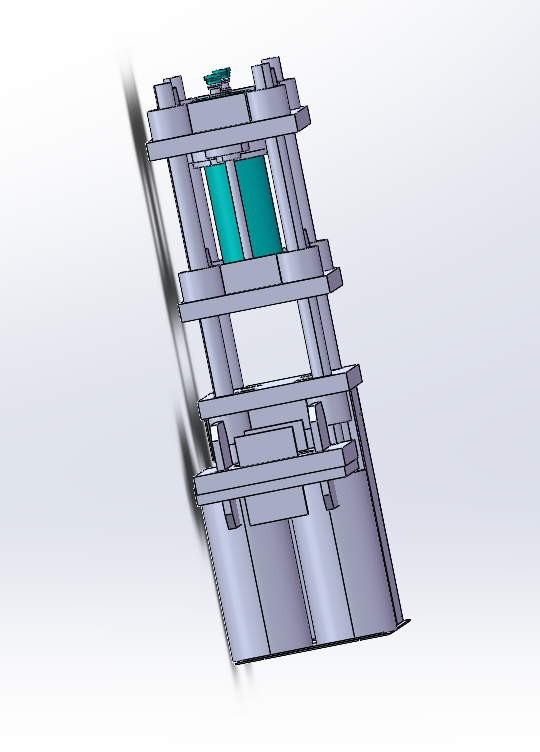

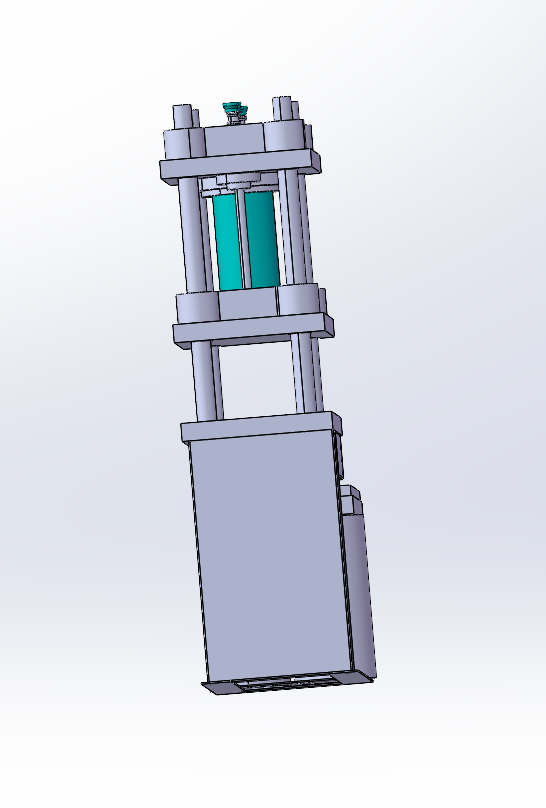

从结构布局来看，整机采用三梁四柱的经典立式承载框架，上横梁位置固定两个并列的液压缸，缸体端面通过法兰与上梁定位止口配合，螺栓锁紧后保证缸体轴线与活动横梁的垂直度公差控制在0.05mm/m以内，避免活塞杆伸出时出现别劲卡滞。活动横梁通过四个导套与立柱配合，导套采用自润滑铜套材质，无需频繁加注润滑脂即可保证滑动顺畅，立柱采用45号钢调质处理，表面镀硬铬后粗糙度达到Ra0.8，既保证导向精度，也能长期抵御车间环境的锈蚀磨损。下部的底座为整体箱式焊接结构，内部布置加强筋板，承受压装作业时的反作用力，底座台面预留T型槽，方便用户根据加工需求安装定制工装夹具，不用额外加工转接板。

液压系统的设计上，两个液压缸采用独立的进回油控制回路，可根据作业需求选择单缸单独动作或者双缸同步动作，同步动作时通过调速阀调整两缸的伸出速度，保证双缸的行程差控制在0.2mm以内，避免压装过程中活动横梁倾斜。系统的动力源布置在底座侧面的空腔内，集成了液压泵、控制阀组与油箱，无需用户额外外接液压站，接电后即可投入使用，整体集成度高，适合在空间紧凑的装配流水线旁布置。控制阀组中叠加了溢流阀与压力继电器，可根据压装工件的工艺需求调整系统工作压力，当压力达到设定值时自动触发保压或者回程信号，适配不同材质工件的压装工艺要求，比如压装塑料件时调低压力避免工件压裂，压装金属过盈配合件时调高压力保证装配到位。

安装边界方面，该模块的整体占地尺寸控制在1200mm*800mm以内，地面安装时只需在底座四个角位置打M16的膨胀螺栓固定即可，不需要做专门的设备基础，地面承重满足每平方米2吨的要求即可部署。设备的总高度控制在2200mm，常规厂房的层高都能满足安装需求，顶部预留了吊环孔，方便车间行车吊装移位。活动横梁的最大开口高度可以达到600mm，最大行程300mm，能够适配高度在500mm以内的工装与工件，双缸的总出力可以根据选型调整，常规配置下单缸出力5吨，双缸合计10吨，能够覆盖绝大多数小型零部件的压装、成型、校形作业需求。

实际使用中，这类模块常被集成到半自动装配工位中，配合光栅安全保护装置、工件定位夹具使用，操作人员只需上下料，按下启动按钮即可完成压装作业，相比手动压接工装，压装力稳定可控，压装深度的重复精度可以控制在0.1mm以内，能有效降低人工操作带来的质量波动。在产品试制车间，这类模块也可以作为通用压装设备使用，通过更换不同的压头夹具，完成铆接、压印、校直、小样压制等多种作业，不用为单一工序采购专用设备，降低车间的设备投入成本。结构设计时充分考虑了维护便利性，液压滤芯、压力表、油位计都布置在设备外侧的易操作位置，日常维护时不用拆解设备外壳即可完成滤芯更换、油位检查、压力调整等操作，立柱表面的镀铬层也方便日常擦拭清洁，避免铁屑、灰尘堆积磨损导套。
