废旧轮胎回收用小型铲平作业装置

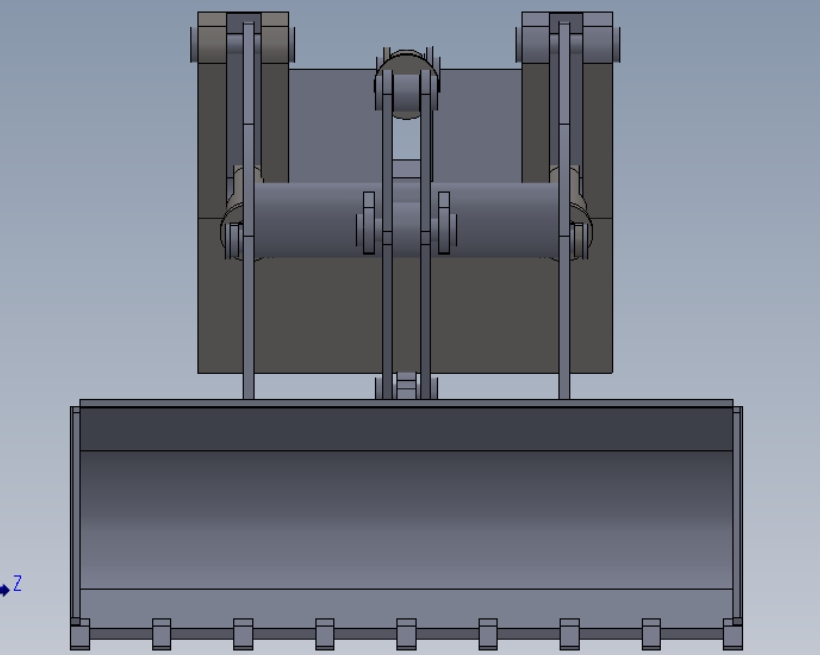

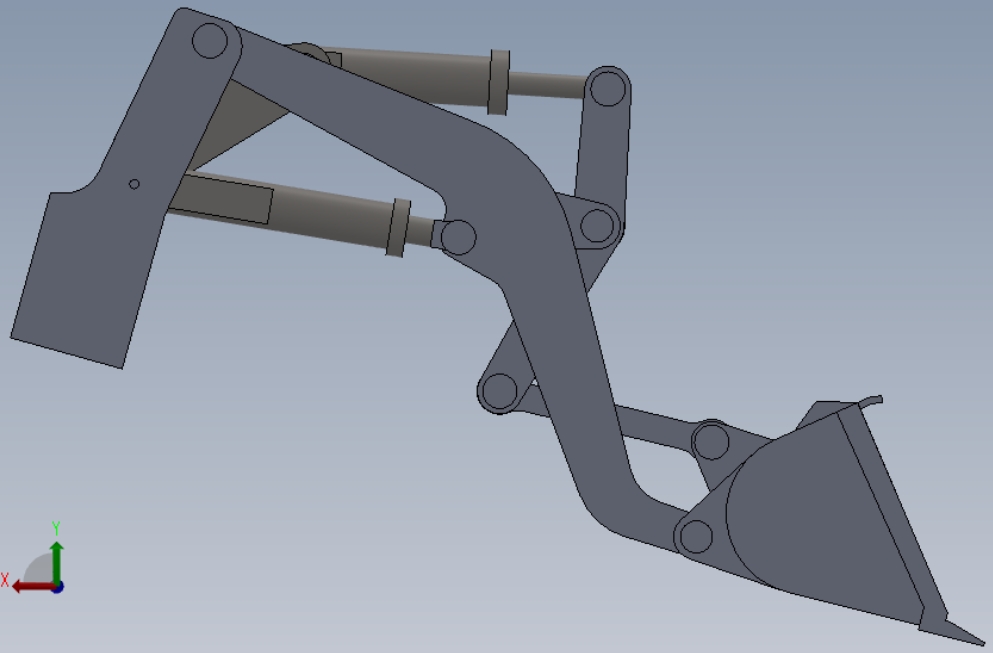

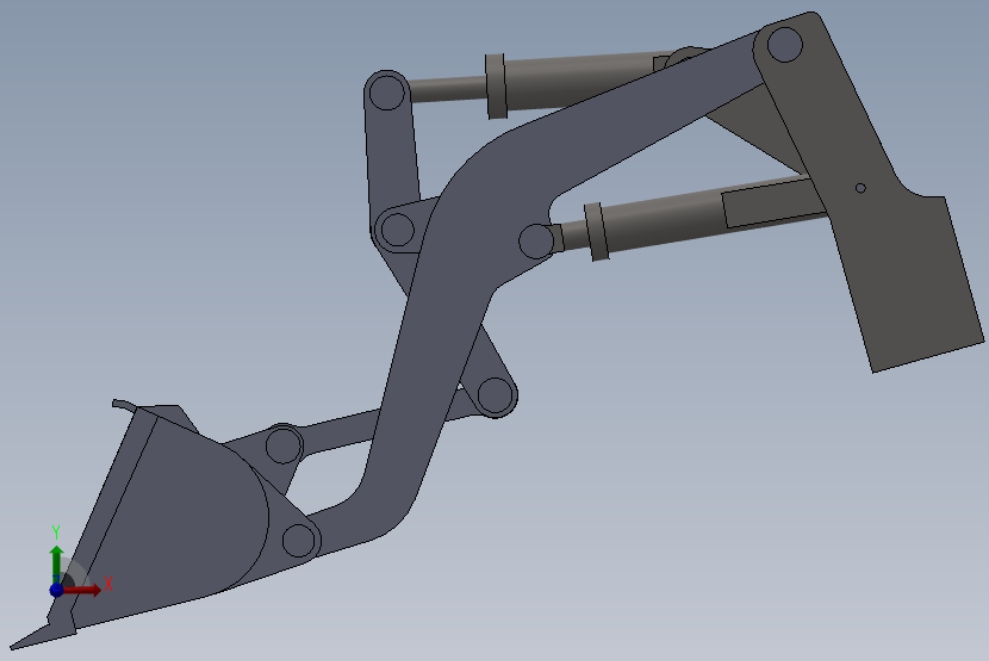

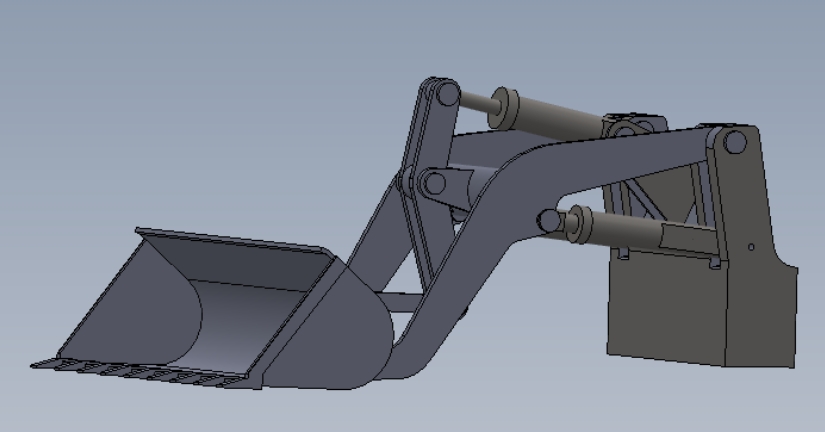

　　在废旧轮胎回收加工的生产线前段，这类小型铲平装置承担着胶块初整理、工位物料转运、切削面找平的核心作业，不同于大型工程用铲运设备，它的作业场景集中在车间内部固定工位，作业半径控制在3米范围内，不需要长距离转场能力，所有结构设计都围绕固定工位的高频次往复作业优化。从结构组成来看，这套装置采用双液压油缸驱动的动臂加摇臂连杆结构，前端配置带切削齿的耐磨铲斗，后端预留了和工位机架连接的安装法兰面，安装时需要保证连接面的平面度公差不超过0.2mm，避免作业过程中出现偏载导致的轴套异常磨损。

　　铲斗的斗容设计控制在0.12立方米，刚好匹配单批次废旧橡胶块的处理量，斗唇位置的切削齿采用可更换结构，齿尖突出斗唇平面15mm，作业时可以先嵌入胶块缝隙完成松散物料的聚拢，再通过动臂提升完成物料转移，针对废旧橡胶韧性强、易粘连的特性，铲斗内壁做了15度的倾斜过渡，减少物料粘附残留。设计过程中优先考虑了作业时的受力传递路径，两个举升油缸对称布置在动臂两侧，摇臂连杆的铰点位置经过多轮运动仿真校核，保证铲斗在整个举升行程中始终保持接近水平的姿态，避免物料洒落，翻斗油缸的推力匹配橡胶块的最大堆积阻力，在系统压力16MPa的工况下可以提供足够的铲取力，不会出现铲斗扎入胶堆后举升无力的问题。

　　安装边界方面，装置整体收拢状态下的总宽度控制在1.2米，适配车间内1.5米宽的工位通道，最大举升高度为1.8米，刚好匹配接料料斗的进料口高度，不需要额外加高机架，后端连接法兰的螺栓孔采用等距分布设计，可以适配多数现有废旧轮胎处理线的工位安装接口，不需要对原有生产线做大规模改造。日常作业中，这套装置除了完成胶块的铲运找平，还可以通过更换不同的前端属具，完成胶粉摊平、边角料归集等辅助作业，铰点位置全部采用自润滑轴套，维护周期可以延长到2000作业小时，适合回收车间多粉尘、少日常维护的作业环境。

　　考虑到废旧橡胶加工过程中会产生细小的橡胶颗粒，所有油缸的活塞杆位置都配置了防尘密封圈，避免颗粒进入缸体导致密封件划伤，动臂的结构件采用箱型焊接结构，在保证整体刚度的前提下控制了整体自重，降低了液压系统的功率损耗，配套的液压动力单元可以直接接入车间现有液压系统，不需要单独配置动力站，减少了设备投入成本。在实际作业测试中，这套装置单次铲取循环时间可以控制在8秒以内，单小时处理量能够满足3吨每小时的胶块处理线配套需求，针对不同硬度的废旧橡胶物料，可以通过调整液压系统的溢流压力来适配不同的铲取力需求，不会因为硬度过高导致结构件变形，也不会因为压力过大造成能源浪费。
