汽车座椅滑轨式支撑调节底座结构

在乘用车、商用车的座椅系统开发中，座椅底座作为连接座椅本体与车身地板的核心承载部件，直接决定了座椅的调节便利性、乘坐支撑稳定性与碰撞安全冗余，这套滑轨式支撑调节底座结构，正是针对前排驾乘人员坐姿调整需求开发的承载调节组件。从实际装车场景来看，该底座适配多数A级、B级乘用车的前排主副驾座椅安装位，也可经过小幅尺寸调整后应用于轻卡、商务车的独立座椅配置，日常使用中需要承载驾乘人员的全部体重，同时承受车辆加减速、过弯时产生的横向、纵向载荷，还要满足不同身高体型用户的坐姿前后调节需求，避免长时间乘坐产生的疲劳感。

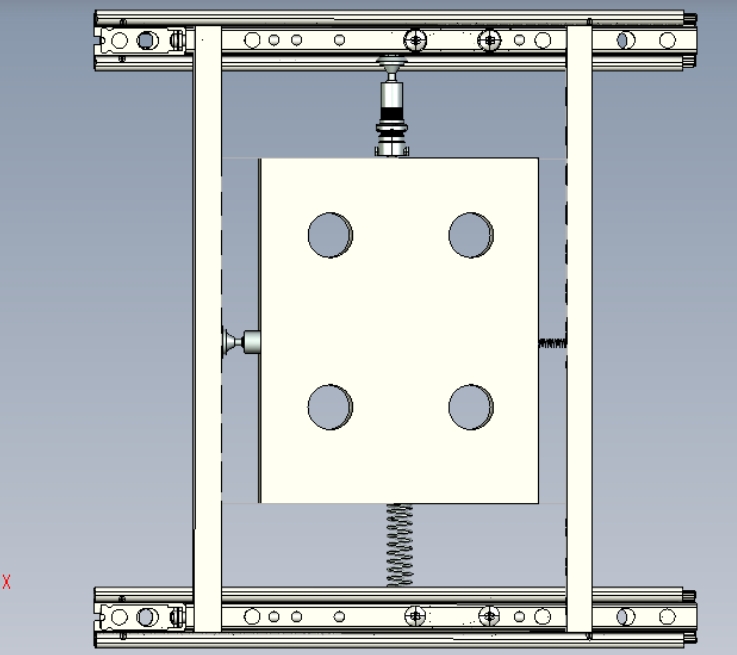

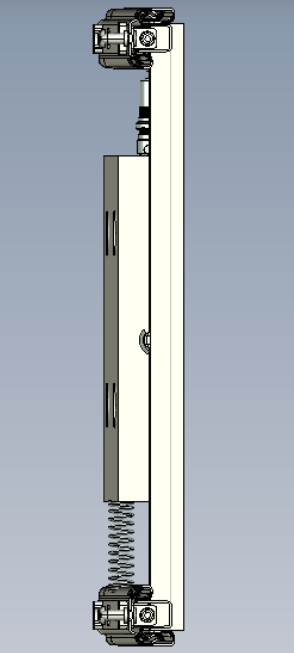

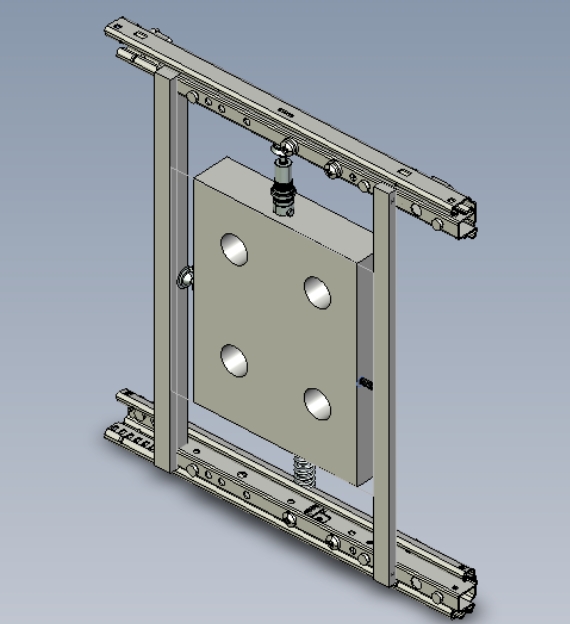

从功能特性上看，这套底座采用双滑轨平行布置的结构形式，上下两组滑轨分别对应车身地板侧安装与座椅坐垫侧安装，滑轨内部集成了锁止机构，可实现前后行程内多档位的锁止固定，调节时解锁锁止卡舌即可沿滑轨方向平滑滑动，到位后自动卡入锁止位，不会出现行驶过程中滑轨窜动的问题。底座中部的承载板采用四点式安装位设计，四个圆形安装孔位可直接通过螺栓与座椅坐垫骨架连接，承载板与上下框架之间设置了缓冲弹性元件，能够过滤车辆行驶过程中从地板传递上来的细碎振动，提升乘坐的舒适感，同时在车辆发生正面碰撞时，弹性元件与框架结构可配合吸收部分冲击能量，降低驾乘人员受到的冲击力。

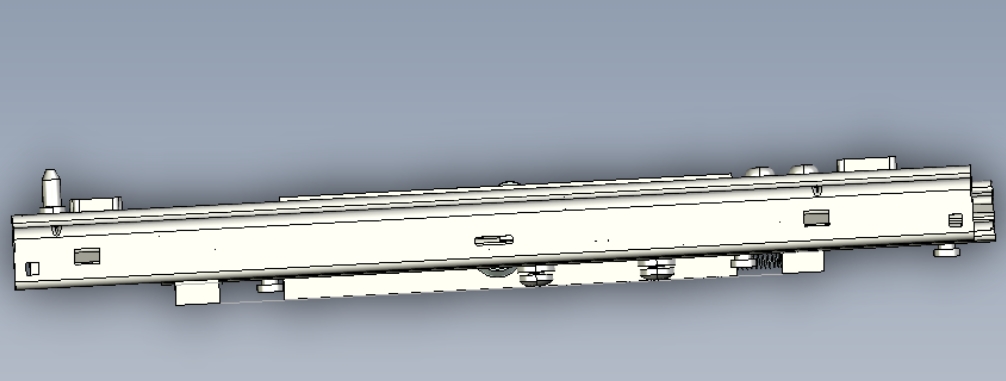

设计过程中首先考虑的是安装边界的适配性，整套底座的横向宽度控制在420mm至480mm的常规座椅安装尺寸区间内，纵向滑轨的有效调节行程设定为180mm至240mm，可覆盖绝大多数驾乘人员的腿部空间调整需求，底座整体的安装高度控制在120mm以内，避免过多侵占车内垂直空间，保证坐垫到车顶的头部空间余量。滑轨部分采用高强度钢冲压成型的截面结构，截面形状设计为带加强翻边的C型结构，相比普通平板滑轨的抗弯曲、抗扭转载荷能力提升40%以上，能够承受超过1500N的纵向冲击载荷而不发生塑性变形，满足整车碰撞安全的性能要求。

承载框架的竖梁与横梁之间采用焊接连接，焊缝位置设计在应力集中较小的区域，同时在焊接处增加了小尺寸的加强三角片，避免长期交变载荷作用下焊缝出现开裂问题。中部承载板采用厚度3mm的高强度钢板冲压成型，四个安装孔位周边做了翻边强化处理，防止螺栓紧固时安装孔出现变形，承载板与竖梁之间的导向结构采用耐磨尼龙衬套，滑动过程中不会产生金属摩擦的异响，同时降低滑动阻力，让座椅调节操作更加顺滑。锁止机构的解锁拨杆布置在底座前端靠近驾乘人员腿部的位置，操作力控制在15N至25N之间，既不会因为操作力过小导致误触解锁，也不会因为力过大造成调节困难，锁止齿的齿距设定为10mm，每个调节档位的间距符合人体工程学的调整精度需求，不会出现档位过密调节繁琐、或者档位过疏找不到合适坐姿的问题。

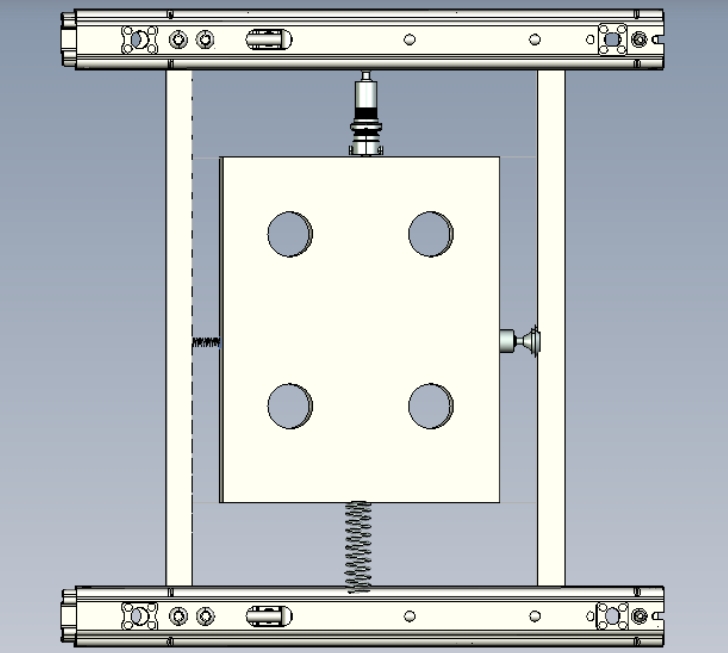

在实际装配环节，底座下侧的滑轨通过四个M10的安装螺栓与车身地板的预设安装点连接，安装点的位置公差控制在±0.5mm以内，保证滑轨安装后保持平行，不会出现滑动卡滞的问题；上侧承载板与座椅坐垫骨架的连接采用M8螺栓，安装时可根据座椅的配置需求增加减震垫片，进一步优化振动过滤效果。整套结构没有多余的冗余设计，所有零部件都兼顾了承载性能与轻量化需求，整体重量控制在5.2kg以内，相比同类型的铸铁底座重量降低30%左右，符合整车轻量化的设计趋势，同时零部件的冲压、焊接工艺都适合批量流水线生产，制造成本控制在合理区间内，能够满足整车厂大规模量产的配套需求。

从结构验证的角度来看，这套底座需要经过10000次以上的前后调节循环测试，测试后滑轨的滑动阻力变化不超过10%，锁止机构的锁止可靠性保持100%，不会出现脱锁、卡滞的问题；同时还要经过高低温环境测试，在-40℃到85℃的环境温度区间内，所有运动部件都能正常工作，缓冲弹性元件不会出现性能衰减，尼龙衬套不会出现脆裂或者过度磨损的问题，保证在整车全生命周期内的使用可靠性。
