多动力单元自动导引运输载具结构设计

项目分类:自动化设备 发布时间:2025-05-20 ID:997435
  • 多动力单元自动导引运输载具结构设计
  • 多动力单元自动导引运输载具结构设计
  • 多动力单元自动导引运输载具结构设计
  • 多动力单元自动导引运输载具结构设计

在离散制造车间的物料转运场景里,传统单动力AGV在面对大负载、多工位同步接驳、复杂路径冗余运行需求时,常出现动力不足、单驱动故障即全线停摆、负载适配性差的问题,这款多动力单元导引运输载具的设计,正是针对这类现场痛点展开的结构方案。从实际落地的工况边界来看,这类载具主要服务于汽车零部件焊装线、重型机加工车间的工件转序、智能仓储的重型托盘转运场景,需要在预设的磁条、二维码或激光导引路径下,完成0-30米区间内的频繁启停、工位精准停靠,同时要适配不同高度的接驳台,满足侧方、端部两种上下料方式的对接需求。

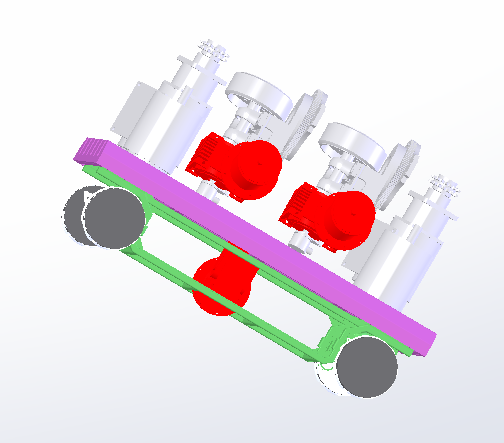

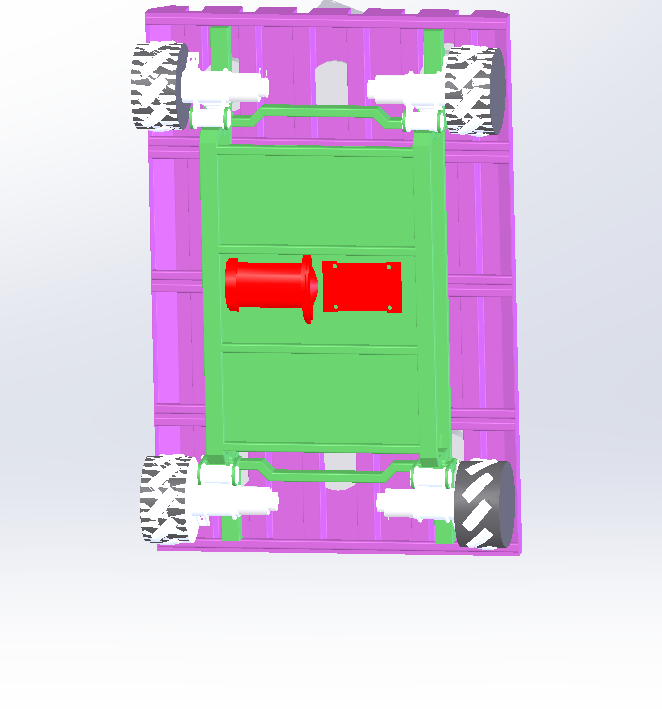

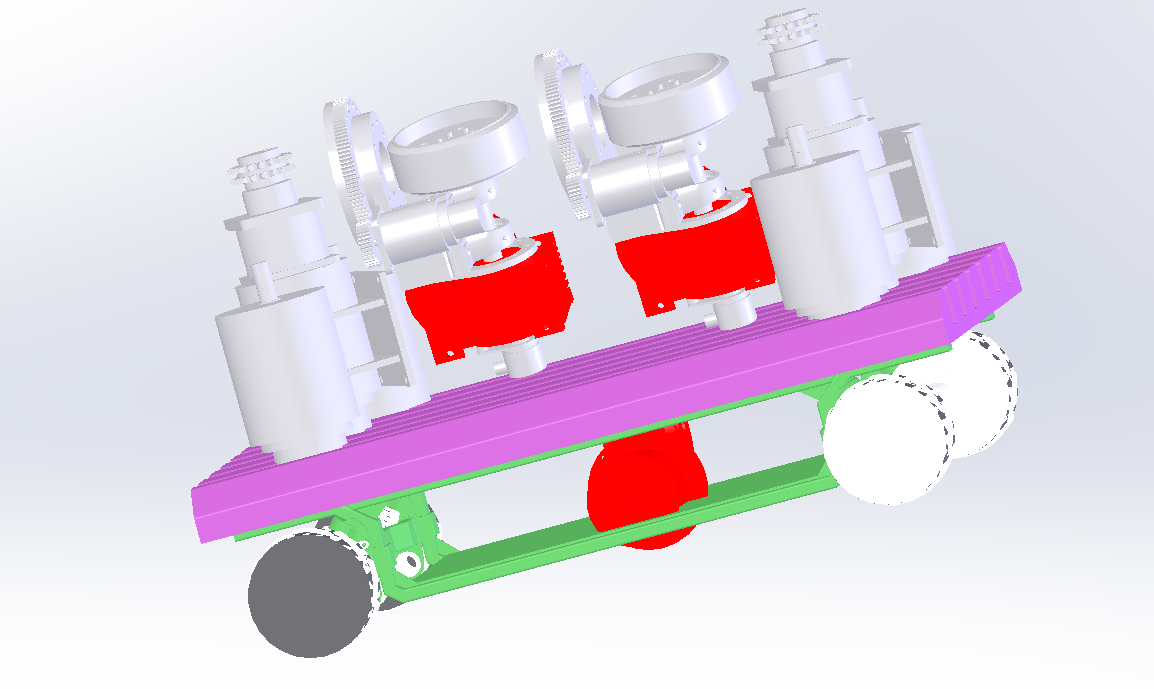

设计阶段首先敲定的是底盘承载架构,采用双层框架式承载结构,下层为驱动安装层,上层为载物平台层,两层之间预留25mm的安装间隙,用于布置动力线缆、传感元件的走线槽,避免线缆外露被车间内的工件、叉车剐蹭。驱动单元采用分布式布局,四个行走轮分别对应独立的动力输出单元,相比传统单驱动或双驱动布局,这种多动力设计可以实现差速转向、原地回转,最小转弯半径控制在载具自身长度的0.6倍,能够在宽度仅1.8米的车间通道内完成掉头动作,适配老厂房狭窄通道的改造需求。每个动力单元都设计了独立的减震缓冲结构,在行走轮与安装支架之间设置10mm行程的弹性缓冲垫,能够抵消车间环氧地坪局部3mm以内的高差带来的冲击,避免载具上放置的精密加工工件因颠簸出现磕碰、定位偏移。

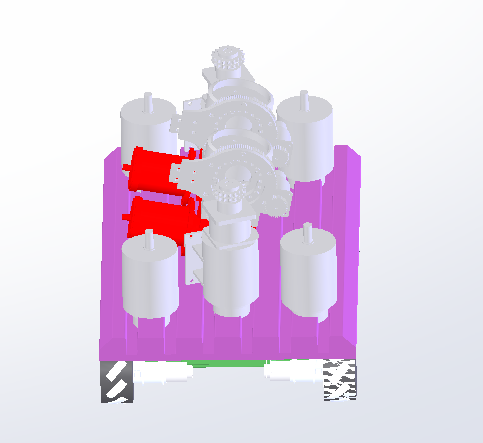

载物平台的尺寸设计充分考虑了标准工业托盘的安装边界,平台有效承载面宽度适配1200mm标准欧标托盘,长度方向预留100mm的导向挡边安装位,挡边采用可拆卸式结构,当需要转运超宽工件时,可以快速拆除挡边拓展承载宽度,平台表面设置阵列式的M8螺纹安装孔,孔距为100mm,方便用户根据自身工件的定位需求,加装定制化的工装夹具、定位销座。导引传感器的安装位置做了可调式设计,在底盘前后端分别预留了长圆形的传感器安装孔,调节行程为150mm,可以根据现场选用的导引方式不同,调整传感器的离地高度与前后位置,不管是磁导航传感器的10-20mm离地要求,还是二维码视觉传感器的80-120mm离地要求,都能通过安装位的调整直接适配,不需要额外设计转接支架。

安全防护结构的设计覆盖了载具运行的全场景,底盘四周设置高度为80mm的防撞触边,触边触发压力设置为50N,一旦触碰到通道内的障碍物或人员,会立即触发动力切断与制动信号,同时在载具四个对角位置安装了漫反射式光电传感器,检测距离设置为2米,在高速运行状态下可以提前检测到前方障碍物,实现分级减速,避免急停带来的工件滑移。动力单元的散热结构也做了针对性设计,每个驱动电机的安装位置都预留了对流散热通道,电机外壳与安装支架之间设置导热硅胶垫,将电机运行产生的热量传导到金属底盘上辅助散热,保证载具在24小时连续运行的工况下,电机温升不超过70K,避免过热触发保护停机。

从安装维护的角度来看,所有驱动单元都采用快拆式安装结构,每个驱动轮组件仅通过4个螺栓与底盘连接,不需要拆解整个底盘框架,就可以在15分钟内完成单个驱动单元的更换,降低现场运维的时间成本。载具的离地间隙设置为30mm,既可以避免车间地面常见的5mm以下焊渣、杂物卡滞底盘,又能保证整体重心高度控制在200mm以内,在满载状态下以1.2m/s的速度运行时,侧倾稳定角大于15度,不会出现侧翻风险。针对多动力协同的控制需求,底盘中部预留了300*200mm的控制箱安装空间,空间内设置了标准的DIN导轨安装位,可以直接安装通用的AGV控制器、驱动器、IO模块,不需要额外定制控制箱安装支架,缩短整机组装的周期。
