小型无人机双轴云台挂载结构设计

这套结构件是面向小型消费级无人机设计的双轴云台挂载组件，核心作用是为机载视觉采集模块提供稳定的姿态调整与防抖支撑，解决无人机飞行过程中机身姿态波动、气流扰动带来的画面偏移、抖动问题。从实际落地场景来看，这类结构既适配室内娱乐级迷你无人机的轻量拍摄需求，也能通过尺寸缩放适配行业级小型无人机的航测、巡检、搜救场景挂载需求，比如室内狭小空间的管线巡检、灾后废墟的生命探测、低空近距的航拍取景，都需要这类小体积、低自重的云台结构来承载视觉传感器。

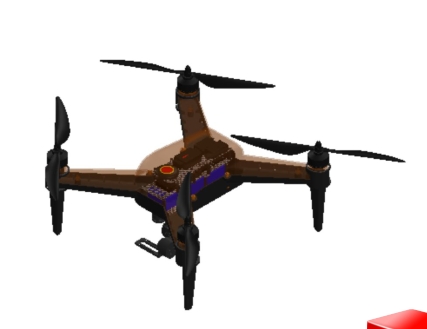

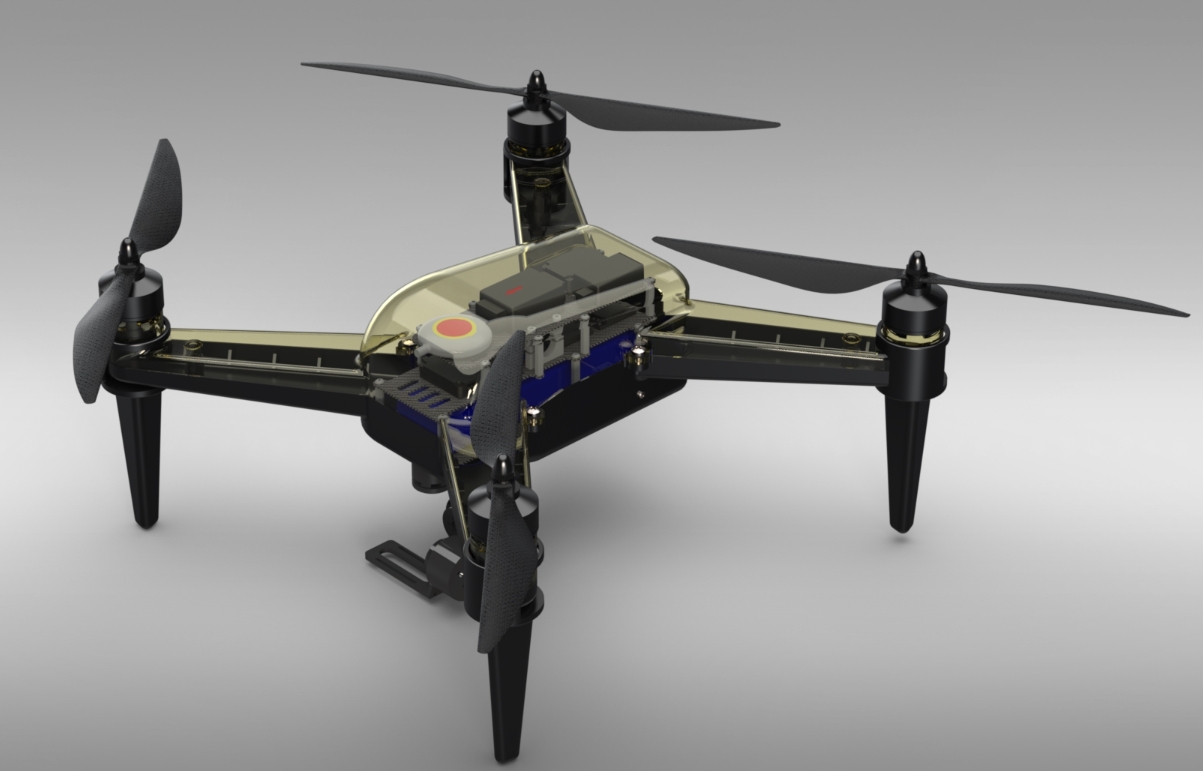

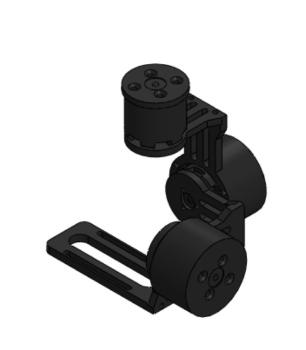

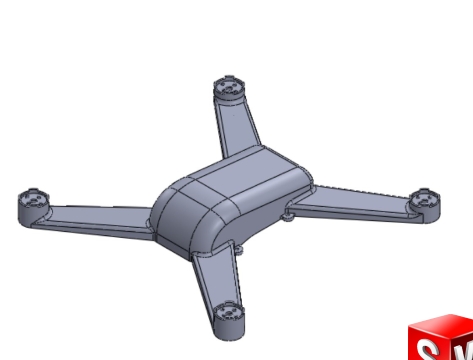

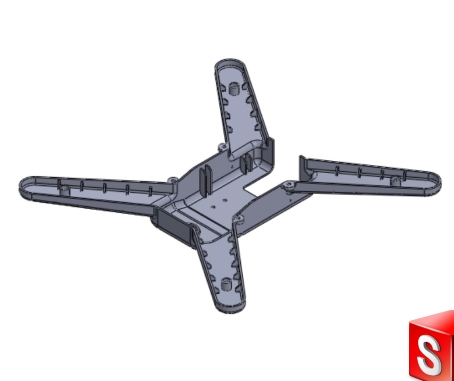

从功能特性上看，这套双轴结构可实现俯仰、横滚两个方向的独立角度调整，两个驱动单元分别对应两个旋转轴，能在无人机机身发生倾斜时，通过反向角度补偿让搭载的摄像头始终保持水平朝向，避免画面出现倾斜、果冻效应。结构上的两个圆柱形腔体分别内置驱动舵机与传动组件，腔体外侧的端盖预留了螺丝安装孔位，既方便舵机的装配定位，也能在后期维护时快速拆卸更换内部元件，不需要破坏主体结构。底部的长条形安装板是与无人机机身连接的固定界面，板上开有长条形调节槽，可根据不同机型的安装孔位调整固定位置，适配不同轴距的迷你无人机安装需求，不需要额外定制转接件，降低了整机装配的适配成本。

设计思路上全程围绕轻量化与刚性平衡展开，主体结构采用一体化弯折的支撑臂连接两个旋转轴与底部安装座，减少了分体装配带来的连接间隙，避免飞行过程中结构共振影响防抖效果。支撑臂的弯折角度经过运动包络校核，两个轴的旋转范围内不会出现结构干涉，俯仰方向可实现向上15度、向下90度的角度调整，覆盖平飞航拍、垂直向下取景的常用拍摄角度；横滚方向可实现左右各45度的角度补偿，足以抵消无人机侧飞、转向时的机身倾斜角度。所有转动配合面都预留了标准轴承的安装位，能降低转动阻尼，减少舵机的负载扭矩，延长驱动元件的使用寿命，同时避免转动间隙带来的画面晃动。

从安装边界尺寸来看，整套结构不含舵机与摄像头的自重控制在20g以内，不会给迷你无人机带来过大的负载负担，避免影响续航时间与飞行机动性。整体最大外轮廓尺寸控制在长45mm、宽30mm、高38mm范围内，安装到无人机机身底部后不会突出机身过多，降低飞行过程中的风阻，也能减少碰撞时结构损坏的概率。底部安装板的长槽调节范围为12mm，可适配孔距在18mm到30mm之间的机身安装位，两个舵机腔的内径统一为16mm，适配市面上主流的9g微型舵机安装，通用性较强。结构上的走线槽隐藏在支撑臂内侧，可将舵机信号线、摄像头线缆从结构内部引导至机身主控板，避免线缆外露缠绕旋翼，也能减少线缆受风阻影响产生的晃动。

在实际使用场景中，这类结构除了搭载普通摄像头，也可根据需求更换为微型热成像传感器、小型气体检测模块，适配不同的行业作业需求，比如消防场景下的近距火源探测、环保场景下的污染源近距排查，都可以通过更换挂载模块实现功能拓展，不需要重新设计云台主体结构。结构的材质适配方面，既可以采用光敏树脂3D打印做原型验证，也可以开模采用注塑尼龙材质做批量生产，不同材质下的结构强度都能满足100g以内挂载重量的使用需求，不会出现飞行过程中结构变形、断裂的问题。装配过程中不需要特殊工装，只需要通过对应规格的螺丝即可完成舵机、摄像头、机身的连接固定，装配单套结构的时间可控制在5分钟以内，适合小批量定制与批量生产的不同需求。
