农用塑料薄膜铺设作业设备结构设计

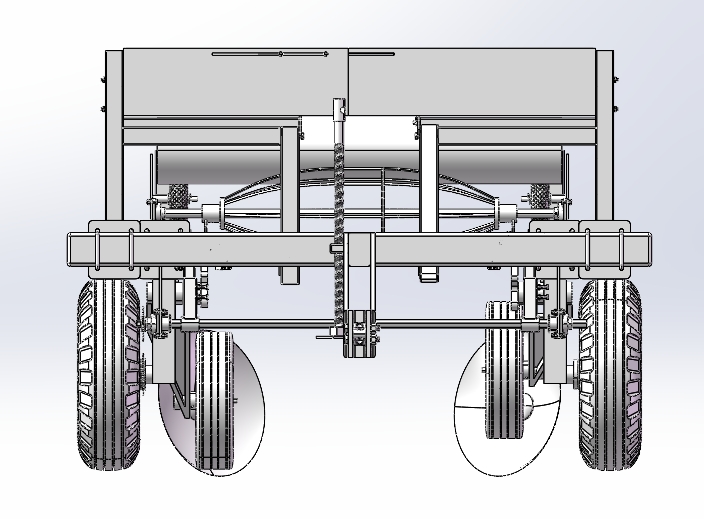

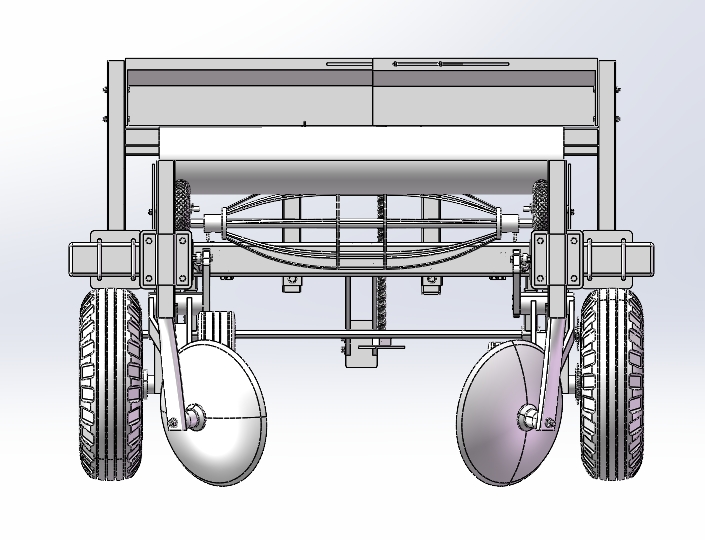

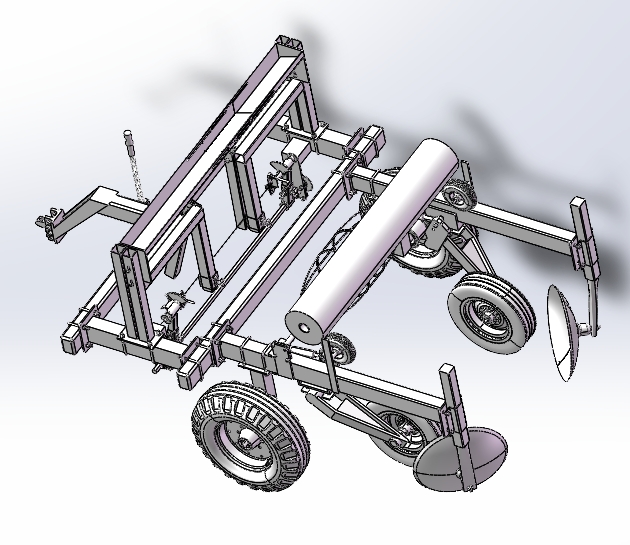

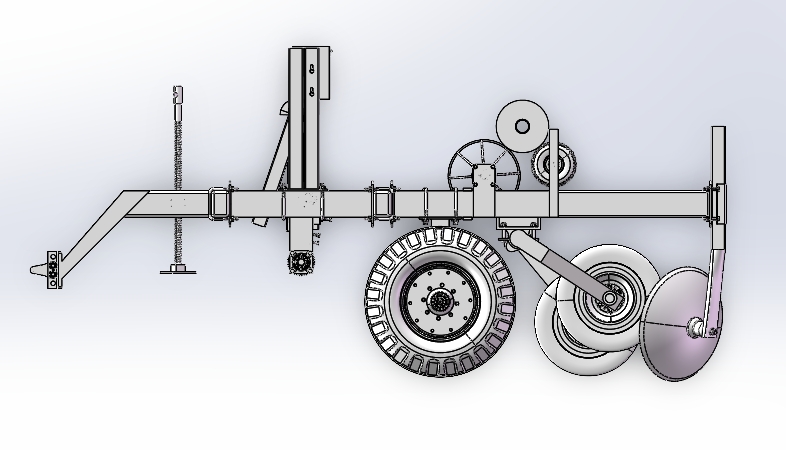

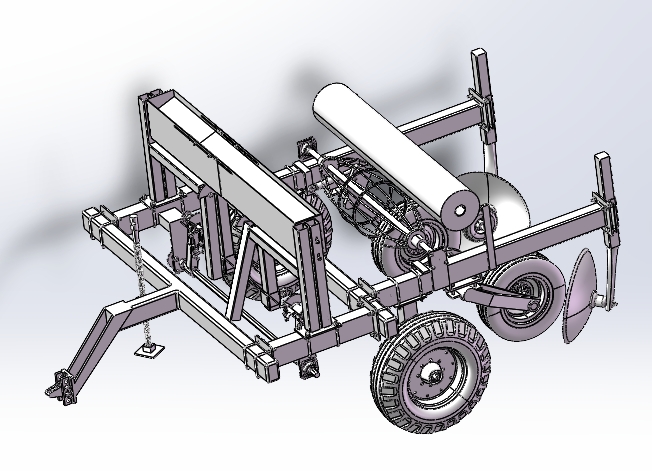

　　设备核心功能模块分为膜卷承载机构、展膜压边机构、覆土开沟机构三个核心部分，膜卷承载轴位于整机中部靠上位置，采用快拆式轴端固定结构，更换膜卷时无需拆解周边结构，单人即可完成膜卷装卸，轴端配套阻尼调节装置，可根据膜卷厚度、作业行进速度调整放膜阻力，避免放膜速度过快导致膜面褶皱、拉扯撕裂的问题。展膜压边机构位于膜卷下方两侧，采用弹性浮动式压膜轮结构，压膜轮外缘采用橡胶材质，作业时可随地面起伏自适应调整压紧力，保证薄膜紧贴垄面，不会出现架空、被风掀开的情况；两侧压膜轮的横向间距可通过滑轨调节，适配不同宽度的垄型作业需求，调节范围覆盖常规农作物种植的所有垄距规格。这款塑料铺设农机的三维结构设计，核心围绕旱作农业区的覆膜保墒作业需求展开，适配国内多数旱地、坡地、小块梯田的耕作场景，解决人工铺膜效率低、膜面贴合度差、覆土压膜不牢的实际生产痛点。从结构布局来看，整机采用牵引式框架设计，主体承载框架采用矩形型钢焊接成型，横向作业幅宽可根据垄距需求调整，常规适配60-120cm宽度的农用地膜，整机纵向安装尺寸控制在1.8米范围内，可适配多数中小马力拖拉机的后悬挂挂载接口，也可根据使用场景调整为畜力牵引结构，适配丘陵山区无法通行大型农机的作业地块。

　　覆土开沟机构位于整机最外侧前后位置，前部采用圆盘式开沟器，作业时先在垄侧开出深度5-8cm的压膜沟，薄膜侧边自然落入沟内后，后部的覆土圆盘会将沟边土壤刮入沟内，将薄膜侧边压实，开沟深度可通过上部的调节螺杆调整，适配不同土壤质地的作业需求，沙土地可适当调大开沟深度，黏重土壤可适当减小深度避免覆土板结。针对不同作业场景的适配需求，该结构可通过模块替换实现不同作业功能：更换前部挂接部件后可加装旋耕模块，实现旋耕、作畦、铺膜一次完成；也可在膜架下方加装打孔播种模块，实现铺膜、打孔、播种联合作业，减少后续农事操作的进地次数，降低对土壤结构的破坏。

　　从设计细节来看，整机所有转动部位均采用密封式轴承结构，避免田间作业时泥土、秸秆进入轴承造成卡滞，延长设备维护周期；框架所有焊接部位均做圆角处理，避免尖锐棱角划破薄膜；行走轮采用加深花纹的农用橡胶轮胎，在松软耕地作业时不会出现打滑、陷轮的问题，轮胎轮距同样可根据垄距调整，保证作业时轮胎行走在垄沟内，不会压坏已成型的垄面。在结构建模过程中，所有部件的安装边界都做了干涉校验，比如压膜轮的上下浮动行程与框架横梁的间隙控制在3cm以上，避免浮动过程中出现结构碰撞；开沟圆盘的角度调整范围预留了足够的调节余量，可根据土壤含水率调整覆土角度，保证覆土均匀、压膜牢固。

　　该设备的结构设计充分考虑了田间作业的复杂工况，所有易损部件比如开沟圆盘、压膜轮都采用快装结构，田间作业出现磨损时可快速更换，无需复杂的维修工具；整机重心控制在牵引点下方位置，作业时不会出现翘头、侧翻的问题，坡地作业时的稳定性经过结构校核，可适配坡度不超过15度的坡地作业场景。相比传统人工铺膜，该结构的作业效率可提升8-10倍，铺膜的贴合度、覆土压实度都远高于人工作业，可有效减少薄膜被风掀开的概率，提升地膜的保墒、保温效果，适配北方旱作区的玉米、马铃薯、棉花等多种作物的覆膜种植需求。
