CJ20-10型交流接触器结构设计

在工业低压配电与电气控制场景里，CJ20-10交流接触器是小功率负载回路里极为常用的通断执行元件，日常在机床控制回路、小型输送带驱动回路、小型风机水泵的启停控制回路中都能见到它的身影，它承担着根据控制信号频繁接通、分断主电路的核心作用，相比刀开关这类手动通断元件，它能配合控制回路实现远程操作、自动逻辑控制，还能和热继电器搭配实现负载的过载保护，是小型工业控制回路里不可或缺的基础元件。

从实际功能特性来看，这款额定工作电流10A的接触器，适配交流50Hz的供电工况，主回路额定绝缘电压可覆盖至690V，部分工况下可兼容1140V电压等级，能够满足常规工业现场低压配电的电压需求，它的主触点采用银基合金材质，能够承受频繁启停带来的触点电弧烧蚀，机械寿命与电寿命都能匹配小型工业设备的日常操作频次，不会因为短时间内多次启停就出现触点熔焊、接触不良的问题。辅助触点则可接入控制回路，实现自锁、互锁、状态反馈等逻辑功能，满足不同控制回路的接线需求。

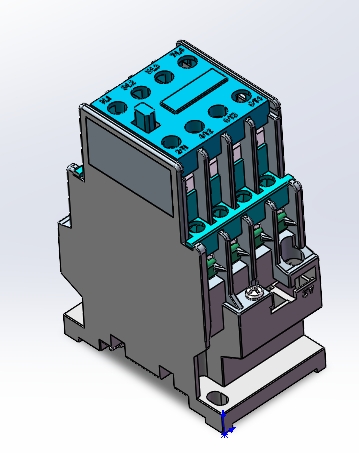

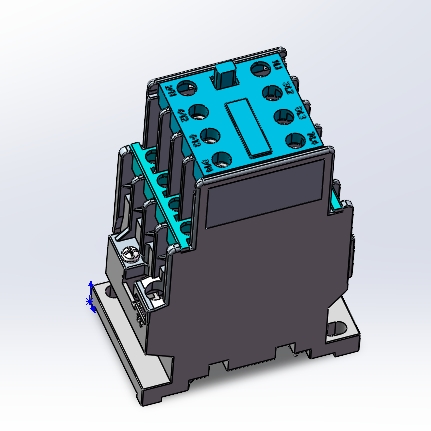

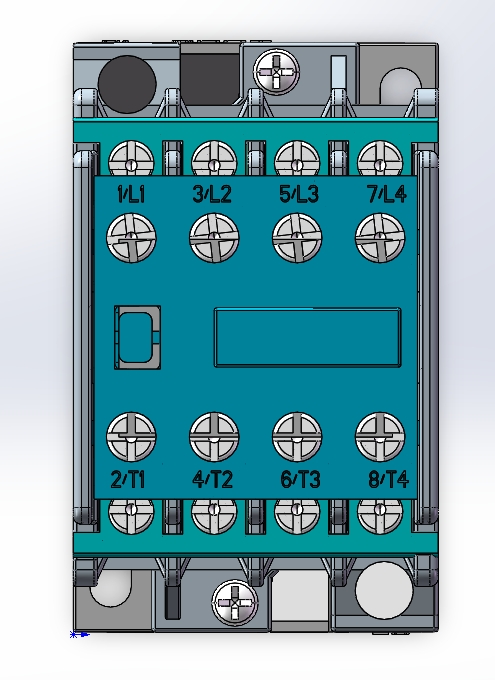

做这款接触器的三维结构设计时，首先要兼顾安装兼容性与内部电磁机构的布局合理性。外壳采用阻燃热固性塑料材质，既能够保证内部带电部件的绝缘防护，也能在触点分断产生电弧时避免外壳起火，满足低压电器的安全防护要求。顶部的蓝色凸起部分是接触器的动作指示件，能够直观反映接触器的吸合、释放状态，方便现场运维人员快速判断设备工作状态，不用拆开柜体就能确认接触器是否正常动作。底部的卡扣结构是标准卡轨安装结构，适配行业通用的35mm标准电气安装导轨，不需要额外打孔固定，直接卡装在导轨上就能完成安装固定，接线端子的排布间距符合低压电器的安全爬电距离要求，不同电位的带电部件之间留有足够的绝缘间隙，避免出现相间短路、对地击穿的问题。

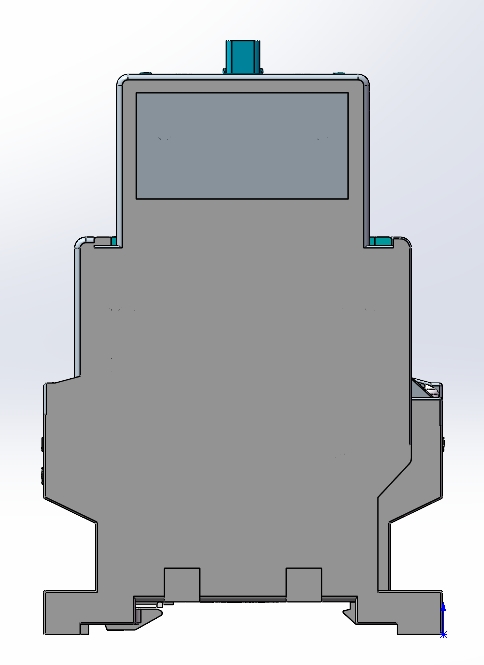

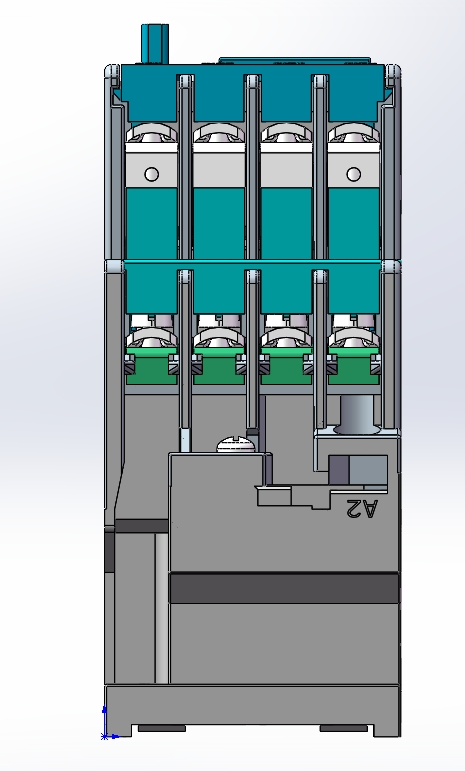

从安装边界尺寸来看，这款接触器的整体宽度、高度、深度都符合CJ20系列小电流等级的通用安装尺寸，替换同规格老型号产品时不需要调整安装导轨位置、重新打孔，也不需要更改柜内的接线走线空间，能够直接实现互换。主回路接线端子的接线容量适配1.5-4平方毫米的铜芯导线，能够匹配10A额定电流下的载流量要求，端子的压紧结构采用压线板设计，不会因为导线蠕变出现接线松动的问题，长期运行也能保证接线可靠。

设计过程中还要考虑电磁系统的动作可靠性，内部的铁芯采用E型叠片结构，线圈通电时产生的电磁吸力能够克服反力弹簧的阻力，带动动触点快速完成吸合动作，吸合过程中不会出现明显的交流噪音，短路环的结构设计能够避免铁芯在交流电流过零时出现抖动，保证吸合状态稳定。灭弧室的结构采用半封闭栅片灭弧结构，分断电流时产生的电弧能够被栅片切割成短弧，快速冷却熄灭，不会出现电弧外喷的问题，保证相邻元件的安全。

在实际选型应用中，这款接触器主要用来控制额定功率3kW及以下的三相交流电动机，也可以用来控制小型加热器、照明回路等阻性负载，选型时需要注意负载的额定电流不能超过接触器的额定工作电流，同时要根据控制回路的电压等级选择匹配的线圈电压，避免出现线圈烧毁或者无法可靠吸合的问题。三维建模过程中，所有的安装孔位、卡扣尺寸、端子位置都严格按照实物测绘尺寸还原，能够直接用来做电气柜的布局干涉检查，也可以用来做装配模拟、接线工艺模拟，帮助电气设计人员在柜体设计阶段就确认元件的安装空间是否足够，走线位置是否合理，避免后期装配时出现元件干涉、接线空间不足的问题。
