安欣元天元轻量化处理设备结构设计

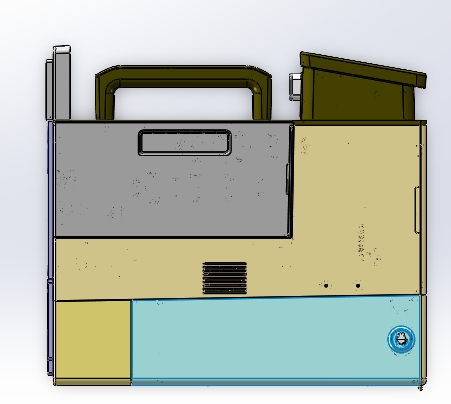

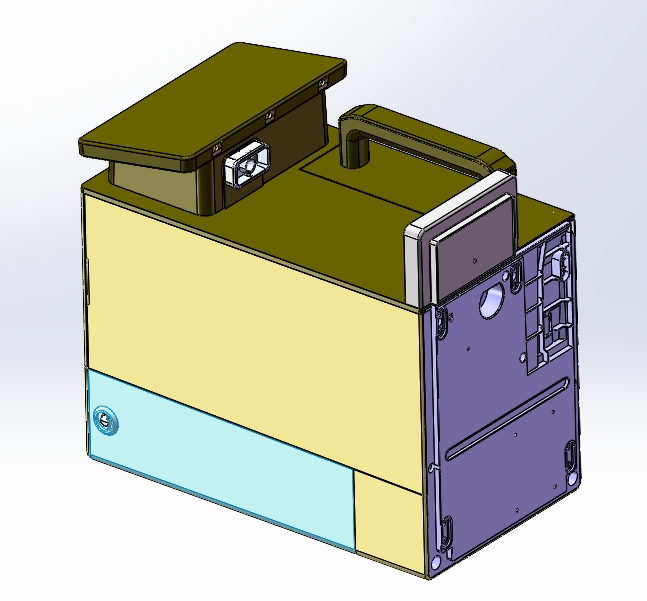

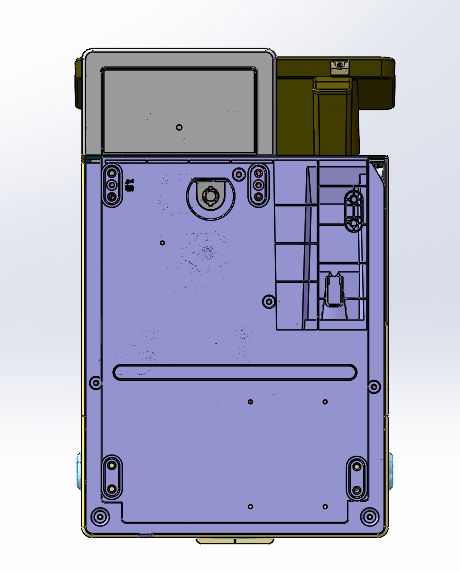

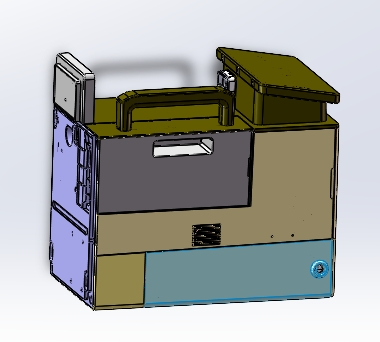

　　设备上盖采用斜向翻盖结构，翻盖转轴设置在箱体后侧，开启角度预留至110度，既可以方便操作人员对内部处理模块进行调试维护，又不会因为开启角度过大导致上盖与后方墙面、其他设备产生干涉，翻盖内侧预留了走线槽位，用于布置操作面板与内部主控单元的连接线缆，避免线缆外露造成的拉扯损坏。设备侧面做了分块式钣金结构设计，左侧紫色区域为可快拆侧板，通过卡扣式结构与主箱体连接，无需额外工具即可快速拆卸，方便后期对内部存储模块、运算板卡进行升级更换，侧板上预留了阵列式散热通风孔，通风孔的开孔方向做了斜向下设计，既保证散热气流的流通效率，又能避免日常使用中灰尘、溅落的液体直接进入设备内部。在三维模型跨平台展示、3D打印前处理、工业数字孪生场景搭建的实际作业中，大面数模型带来的加载卡顿、运算负载过高、设备适配性差是一线结构工程师经常碰到的痛点，这款轻量化处理设备的结构设计，正是围绕这类实际作业需求展开的。从设备的整体布局来看，采用了一体式便携箱体结构，顶部设置内嵌式提手结构，提手做了圆弧过渡处理，避免搬运过程中应力集中导致的结构开裂，提手安装位置经过重心配平计算，单人搬运时设备保持水平姿态，不会出现单侧倾斜磕碰内部元器件的问题。

　　箱体下部的蓝色区域为电源接口与总开关安装位，接口位置距离箱体底部预留了20mm的安全高度，即使桌面有少量积液也不会渗入接口造成短路。从功能适配的设计思路来看，这款设备的内部空间做了分层布局，上层靠近操作侧的位置预留了操作显示模块的安装位，可根据实际使用需求搭配触控屏或者实体按键面板，中层为核心运算处理单元的安装仓，做了独立的减震安装结构，通过橡胶减震垫与箱体框架连接，减少搬运过程中震动对板卡元器件的损伤，下层为电源模块与散热风道的布置区域，采用独立风道设计，散热气流从侧板进风孔进入，经过电源模块、运算单元后从箱体后侧的排风孔排出，不会直吹操作人员，也避免了热风循环导致的内部积温过高。

　　在实际应用场景中，这款设备可直接部署在设计工位、3D打印车间、数字孪生调试现场，无需搭配额外的工控机柜，设备的外形尺寸控制在可便携移动的范围内，安装边界仅需预留0.3平米左右的桌面空间即可，不需要额外的固定安装结构，插电即可接入作业流程。针对3D打印场景的大面数模型处理需求，设备的结构设计预留了高速数据传输接口的安装位，可直接对接3D打印机的本地数据传输链路，处理完成的低面数模型可直接传输至打印设备，减少中间文件传输的步骤；针对跨平台展示场景，设备的结构做了抗电磁干扰设计，金属箱体本身形成屏蔽结构，避免外接显示设备、无线传输模块的信号干扰，保证模型处理过程中的数据稳定性。

　　在多边形优化、拓扑重构的功能实现上，设备的内部结构预留了足够的运算模块扩展空间，可根据处理模型的面数规模升级对应的运算板卡，不需要更换整体设备外壳，降低了后期的升级成本；智能适配骨骼技术的相关处理模块安装在中层仓体的独立固定位，与其他模块之间预留了隔热间隙，避免长时间高负载运算时的热量传导影响其他元器件的运行稳定性。设备的边角位置全部做了圆角钝化处理，避免日常搬运、使用过程中磕碰造成的人员划伤，箱体表面采用磨砂喷塑处理，既提升了表面的耐磨性能，又不会留下明显的指纹痕迹，适合车间、设计室等多场景的频繁移动使用。从安装边界的细节设计来看，设备底部预留了四个防滑橡胶脚垫的安装位，脚垫高度可微调，即使放置在不太平整的工作台面也能保持设备水平，不会出现运行过程中晃动移位的问题，脚垫采用耐磨橡胶材质，长期使用不会在工作台面留下难以清理的胶印。箱体各拼接面的接缝处做了错位止口设计，既提升了箱体的整体结构强度，又能避免拼接缝隙过大导致的灰尘进入，上盖与箱体的贴合位置预留了密封胶条的安装槽，可根据使用场景加装密封胶条，提升设备在多尘车间环境下的防护能力。
