双轴追日式太阳能光伏板支撑跟踪装置

在分布式光伏电站、离网型光伏供电系统、高倍聚光光伏试验平台这类对光能接收效率有较高要求的场景中，固定倾角的光伏支架往往无法最大化利用太阳辐射资源，双轴跟踪结构的支撑装置正是为解决这一问题设计的。这类装置的核心用途是通过两个正交维度的角度调整，让光伏板受光面始终保持与入射太阳光垂直的姿态，相比固定支架可提升30%-40%的日均发电量，尤其适合光照资源季节性变化明显、高纬度地区的光伏布设场景，也可用于小型离网基站、野外监测设备的独立供电单元配套。

从功能实现逻辑来看，该装置的两个回转轴系分工明确：其中极轴的安装倾角匹配布设点的地理纬度，轴向与地球自转轴保持平行，通过匀速回转运动抵消地球自转带来的太阳方位角变化，单日回转范围覆盖0-180度，对应日出到日落的方位变化；另一根俯仰轴与极轴呈正交布置，负责调整光伏板的倾斜角度，匹配不同季节太阳赤纬角的变化，全年调整范围覆盖正负23.5度，对应冬至到夏至的太阳高度角偏移。两个轴系均采用回转支承搭配减速驱动单元的结构，可承受户外12级风载下的倾覆力矩，避免强风天气下光伏板出现结构变形或轴系卡滞。

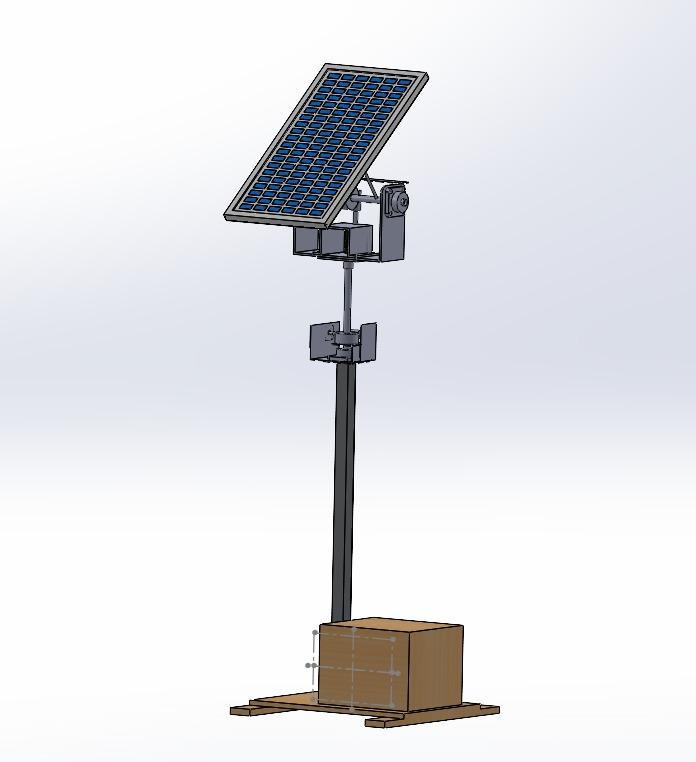

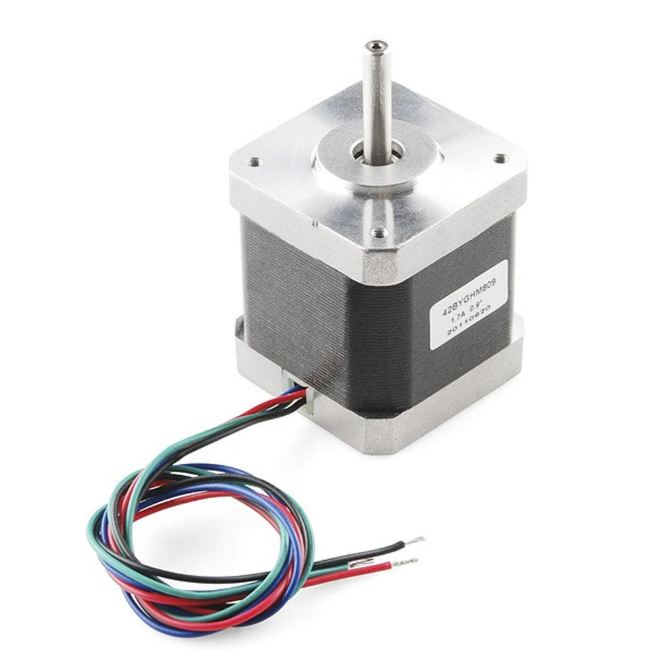

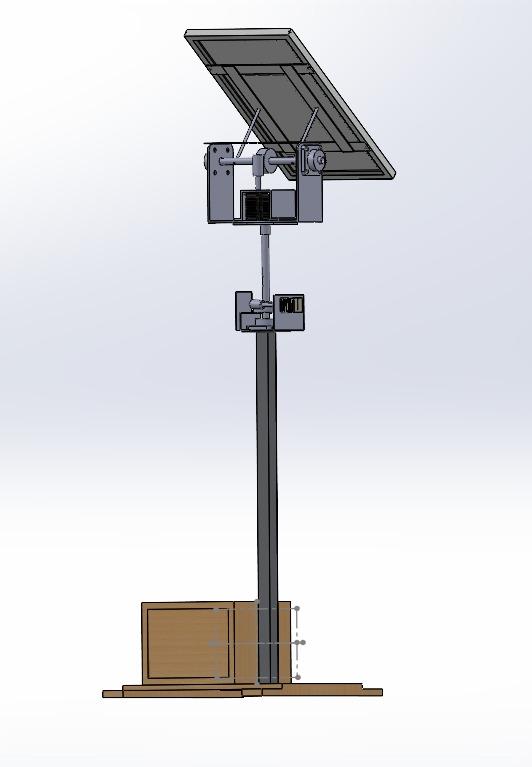

结构设计层面，整套装置采用立柱式承载布局，底部为方形配重安装基座，基座预留地脚螺栓安装孔，可直接固定在混凝土硬化基础上，也可搭配压重块实现无浇筑快速布设，适配临时光伏供电站点的快速搭建需求。立柱采用矩形钢管焊接结构，内部预留驱动线缆穿线通道，避免线缆外露老化，立柱中部设置两个轴系的驱动安装支架，分别承载极轴回转驱动电机与俯仰轴推杆驱动单元，驱动单元外侧设置防水密封罩，满足IP65户外防护等级要求。顶部的光伏板安装框架采用铝合金型材拼接结构，框架上预留标准光伏组件安装孔位，可适配常规尺寸的晶硅光伏板或聚光光伏模组，框架与俯仰轴的连接位置设置加强筋，降低大尺寸光伏板受风载时的框架震颤幅度。

安装边界方面，整套装置展开后总高度根据适配光伏板功率不同分为多个规格，适配100W-500W光伏板的型号总高度在1.8m-2.5m区间，基座占地面积约0.6㎡，安装时需保证周边无高于装置顶部的遮挡物，避免阴影投射到光伏板表面形成热斑效应。轴系的驱动控制单元集成在基座内部的防水舱内，可搭配光敏传感器实现全自动追日，也可接入预设的太阳轨迹算法实现开环控制，无需额外布设传感线路。整套结构的运动部件均设置机械限位块，极轴两端限位对应日出日落的极限方位，俯仰轴上下限位对应太阳高度角的全年极值，避免驱动单元超程运行造成结构损坏。

从实际运维角度考虑，该装置的所有回转铰接位置均采用自润滑轴承，户外长期运行无需定期加注润滑脂，降低后期维护成本；光伏板安装框架的角度调整预留手动操作接口，在驱动单元断电的情况下可手动调整光伏板角度，满足应急供电场景下的快速调整需求。结构的受力经过有限元校核，在25m/s风速下结构最大变形量不超过光伏板边长的1/200，不会因结构变形导致光伏板受光角度出现偏差，也不会出现焊缝开裂、连接螺栓松动等结构失效问题。
