带矢量喷管结构的航空喷气发动机

在航空装备的动力系统选型与结构设计环节，带矢量喷管的喷气发动机是支撑飞行器超机动性能、短距起降能力的核心部件，这类动力装置的三维结构设计，需要同时兼顾气动效率、结构强度、作动响应速度多维度的工程要求，不能只停留在外观轮廓的还原层面。从实际应用场景来看，这类带矢量调节结构的喷气发动机，既可以适配军用歼击机的高机动飞行需求，通过喷管方向的实时调整补充气动舵面的控制力矩，在大迎角飞行、过失速机动状态下依然能保证足够的操纵效率；也可以经过参数适配后，用于民用支线飞机的短距起降改型，或是小型无人作战飞行器的动力集成，降低飞行器对起降跑道长度的要求，提升复杂地形下的部署适应性。

从结构功能特性来看，这款喷气发动机的结构从进气端到喷口端依次覆盖压气机段、燃烧室段、涡轮段与矢量喷管作动段，每一段的结构边界都需要匹配对应的气动参数要求。压气机段的多层环形叶片排布，是为了逐级提升来流空气的压力，保证燃烧室入口的空气压力满足燃烧效率要求，设计时需要给每一级叶片预留足够的安装间隙，避免高温工作状态下的热膨胀导致叶片与机匣发生剐蹭；燃烧室段的双层壁结构，是为了在内部组织燃油与高压空气的混合燃烧时，外层的冷却通道可以持续带走壁面热量，避免燃烧室壁温超过材料的耐受极限，结构设计时需要预留冷却气孔的排布空间，同时保证壁面的结构强度能承受燃烧室内的压力脉动。

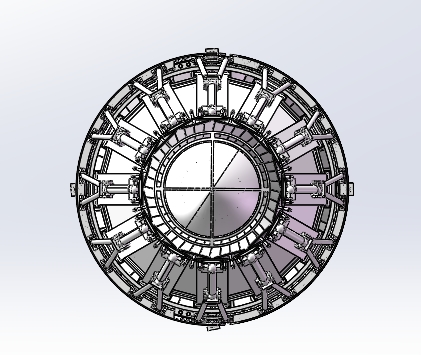

涡轮段的结构设计需要匹配高温燃气的做功需求，高压涡轮与低压涡轮的叶片排布角度、轮盘的连接结构，都要和前方压气机的转速特性匹配，保证燃气的内能可以高效转化为涡轮的旋转机械能，驱动压气机持续工作；而尾部的矢量喷管是这款结构区别于常规喷气发动机的核心部分，喷管的调节片通过铰接结构与作动机构连接，每一片调节片的运动轨迹都经过运动学校核，保证喷管可以在俯仰、偏航方向实现一定角度的偏转，同时偏转过程中各调节片之间不会出现运动干涉，喷管的密封结构可以避免高温燃气从调节片的缝隙处泄漏，影响作动机构的工作寿命。

在外形尺寸与安装边界的设计考量上，这类喷气发动机的整体径向尺寸需要匹配飞行器的机身或发动机吊舱的内部容纳空间，发动机各段的连接法兰位置、安装节的布局，都要和飞行器的安装接口完全对应，保证发动机的载荷可以顺畅传递到机身结构上；同时设计时需要在发动机外部预留足够的管路敷设空间，用来布置燃油管路、滑油管路、冷却管路以及作动机构的控制线路，避免管路与发动机的高温段直接接触，也方便后续的维护检修操作。矢量喷管的偏转范围需要和飞行器的尾部结构预留足够的安全间隙，保证喷管在最大偏转角度下，不会和机身尾部的结构、尾翼等部件发生碰撞，同时喷流的影响范围不会对尾部的机载设备造成热冲击。

从设计思路的角度来说，这类喷气发动机的三维结构建模，首先要从热力循环参数出发确定各段的大致尺寸比例，再逐步细化每一部分的结构细节：压气机叶片的叶型需要符合气动设计的流速要求，燃烧室的头部旋流器结构要保证燃油与空气的混合均匀度，涡轮叶片的冷却通道结构要匹配工作状态下的热负荷分布，矢量喷管的作动连杆机构要满足运动精度与响应速度的要求。整个建模过程中需要反复校核各部件的装配关系，保证每一个连接结构的位置精度符合工程实际，不会出现装配干涉的问题，同时各部件的结构壁厚要满足强度计算的要求，在高温高压的工作环境下不会出现结构变形超出允许范围的情况。对于结构设计从业者来说，这类模型的结构拆解可以帮助理解航空喷气发动机的整体布局逻辑，尤其是矢量喷管部分的铰接作动结构，对于需要设计可调喷口、矢量推进装置的工程人员有很高的参考价值，建模时还原的各段连接方式、安装接口形式，也能为同类动力装置的集成设计提供实际的结构参考。
