自动导引叉车AGV三维结构设计

在智能仓储、产线物料转运的实际场景里，这类自动导引叉车承担的是从原料入库暂存区到生产线边、成品下线到出库月台的全流程无人化搬运任务，和传统人工驾驶叉车相比，它不需要操作人员随车操控，能沿着预设的磁条、激光反射板或者二维码导航路径稳定行驶，在多班次连续运转的生产场景里，能大幅降低人工搬运的劳动强度，也能规避人工驾驶在狭窄通道、视线盲区里的碰撞风险。

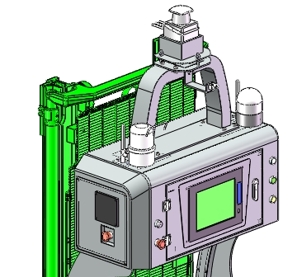

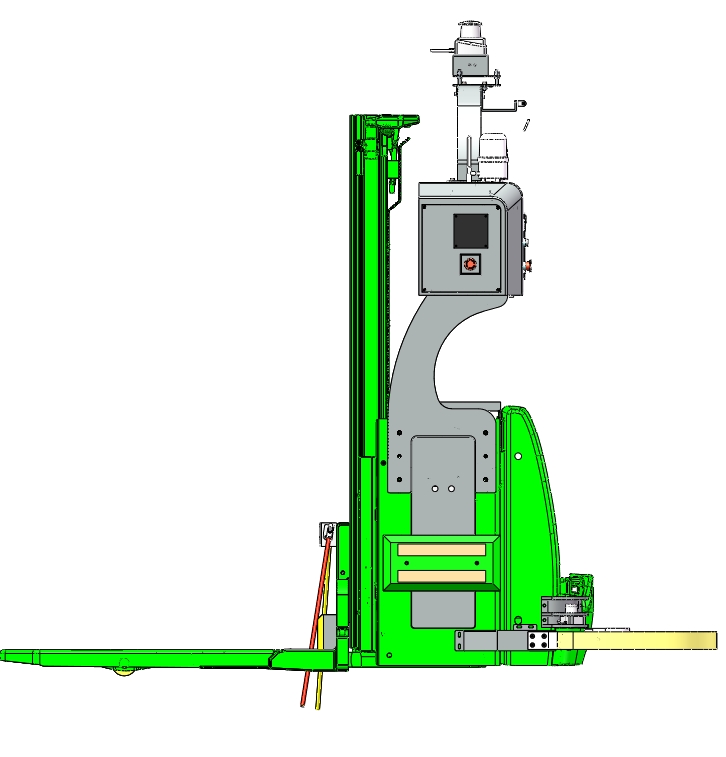

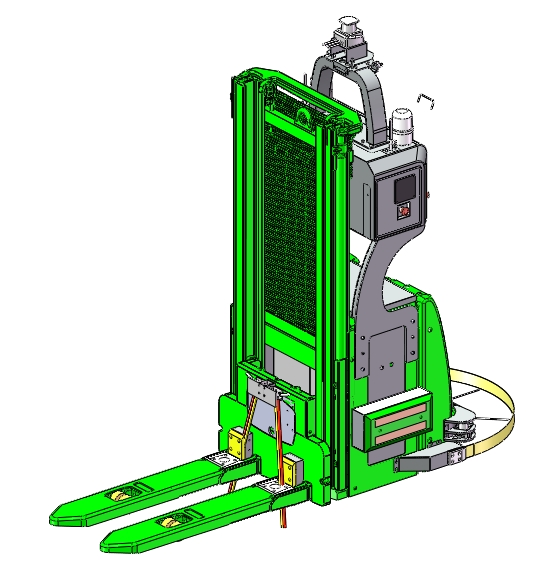

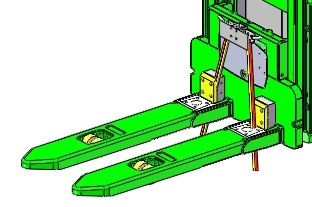

从结构设计的角度看，这款AGV叉车保留了传统平衡重式叉车的核心作业功能，前部的双货叉是直接承载托盘货物的部件，货叉的厚度、叉间距都按照通用工业托盘的标准尺寸做适配，常规1200mm×1000mm的欧标、国标托盘都能顺利叉取，货叉表面做了防滑结构处理，避免行驶过程中托盘移位。门架部分采用两级滑动结构，起升高度覆盖常规仓储货架的底层到中层储位，起升过程中靠两侧的导向柱保证垂直精度，不会出现货叉偏载卡滞的问题，门架后侧布置的配重块和前部货叉的载荷形成力矩平衡，即使在额定载荷下叉取货物，整车也不会出现前倾失稳的情况。

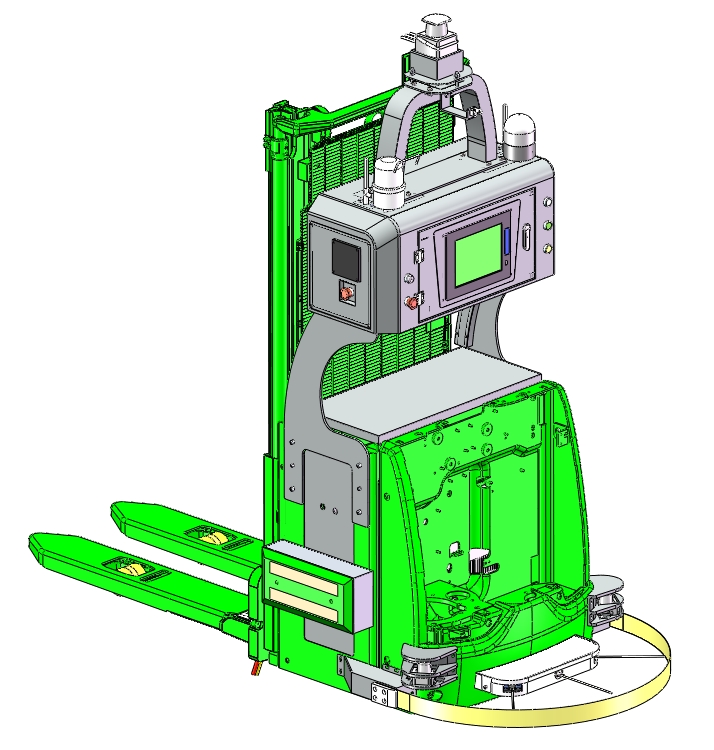

行走驱动部分采用差速驱动布局，两个驱动轮布置在车体后侧，前部随动轮配合转向，能实现最小转弯半径下的原地转向，适配仓储场景里狭窄的通道宽度，常规2.8米宽的主通道就能顺利完成90度直角转向取货。车体内部预留了电池仓的安装空间，采用工业级磷酸铁锂电池作为动力源，续航能满足单班次8小时的连续作业需求，电池仓采用快拆结构设计，换电操作能在5分钟内完成，适配多班次不停线的生产场景。

安全防护设计上，车体四周都布置了接触式防撞条，同时在行驶方向的前后侧预留了非接触式激光避障传感器的安装位，当检测到行驶路径上有人员或者障碍物时，能按照距离远近实现减速、停车的多级防护，货叉根部也设置了载荷检测装置，当货物重量超过额定载荷时会触发报警，禁止起升和行驶动作，避免过载带来的结构损坏或者安全事故。

从安装边界来看，这款AGV叉车的整车宽度控制在1米以内，整车长度不含货叉部分在1.8米左右，地面到车体顶部的高度在2.2米以内，不需要对现有仓储场地做大规模改造，只要在地面铺设导航标识、在需要取放货的位置做定位标记就能投入使用，能和现有WMS、MES系统做对接，实现搬运任务的自动派发、作业状态的实时回传，在离散制造车间、电商仓储中心、汽车零部件配送仓这类场景里，能和输送线、自动化货架形成完整的无人化物流闭环。

建模过程中对各个运动部件做了运动副约束，货叉的起升行程、门架的倾斜角度、车轮的转向角度都和实际设备的运动范围保持一致，能直接用于方案展示、运动仿真验证，也能作为同类AGV产品结构设计的参考基础，对各个安装孔位、部件配合间隙都做了还原，后续如果要做细化设计，可以直接在这个模型基础上调整参数，适配不同的载荷等级、起升高度需求。
