地下矿井窄巷作业运矿车车头结构设计

在非煤地下矿山、隧道掘进这类作业场景里，作业空间的边界约束一直是无轨运输设备设计的核心难点——多数中段运输巷道的净宽往往仅能容下单台设备通行，部分采场联络道的转弯半径甚至不足四米，常规地面运输车辆的车头结构根本无法适配这类极端受限的工况，这也是地下运矿车车头需要做针对性结构开发的核心原因。这款运矿车头采用与货厢段一体化的车架承载思路，没有沿用地面车辆常见的独立驾驶室+主车架的分体拼接结构，整个车头的主承载框架采用变截面箱型梁焊接成型，前段覆盖件与主框架做刚性连接，整体外轮廓做了全直角切边处理，没有外凸的后视镜支架、外置保险杠这类超出主轮廓的附属结构，最大程度压缩了整机的横向占用尺寸，能在净宽仅两米二的巷道内完成会车避让操作，不会出现外凸构件刮蹭巷帮锚杆、支护网片的问题。

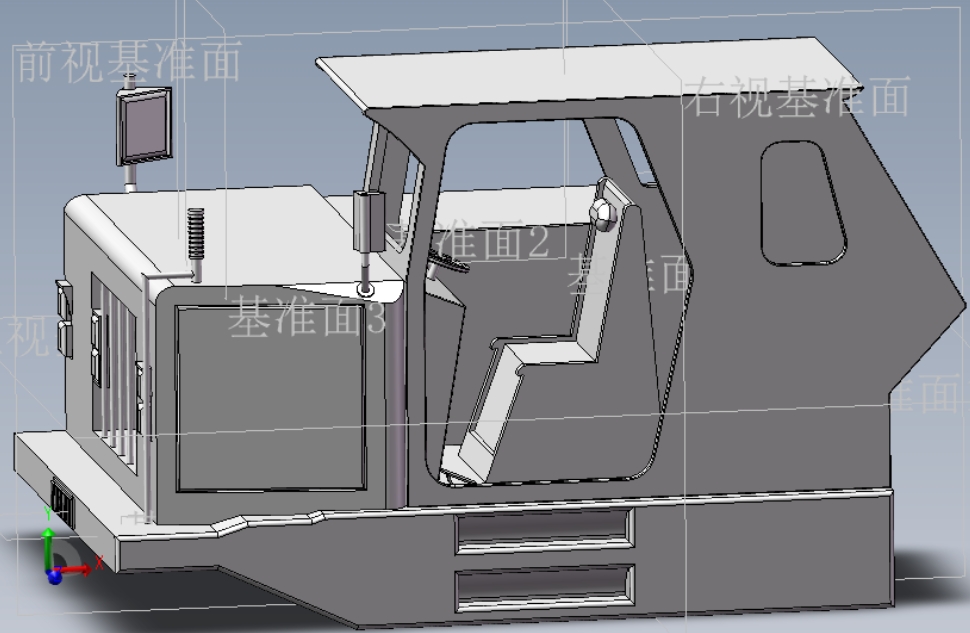

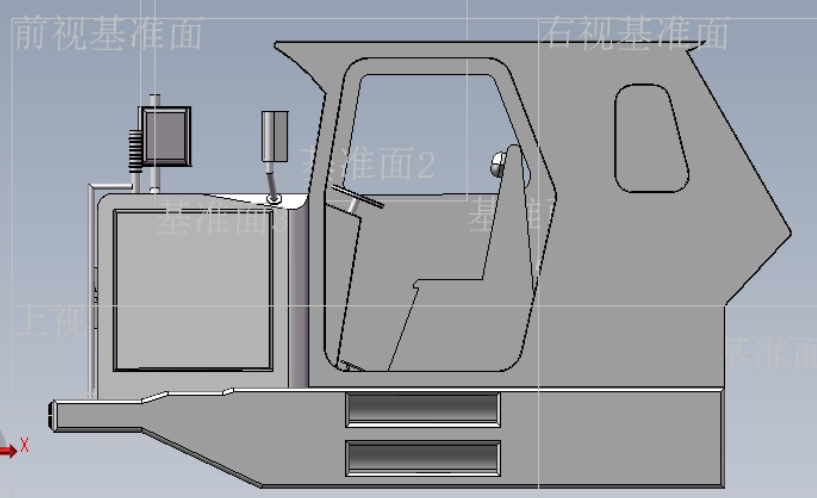

转向系统的布置是这款车头设计的核心亮点，没有采用传统矿用卡车的整体式转向桥结构，而是将转向梯形机构前置布置在车头最前端的轮边位置，转向油缸直接铰接在转向节臂上，省去了中间的转向传动拉杆，把转向系统的占用空间压缩到了轮距范围内，同时将前轮的最大转角做到了四十五度，让整车的最小转弯半径控制在六米以内，完全适配采场底部结构的弯道通行需求，哪怕是在接近九十度的直角岔口，也不需要多次倒车调整就能一次性通过。驾驶室的布置也完全贴合井下作业的实际需求，操作位采用偏置设计，没有设置副驾驶位置，把节省出来的空间留给了液压油箱与转向阀组的集成安装，驾驶位的前方视野直接覆盖前轮边缘与车头正前方一米范围内的路面，驾驶员不需要探身就能观察到巷帮与车轮的距离，避免在窄巷行驶时出现轮边刮蹭。

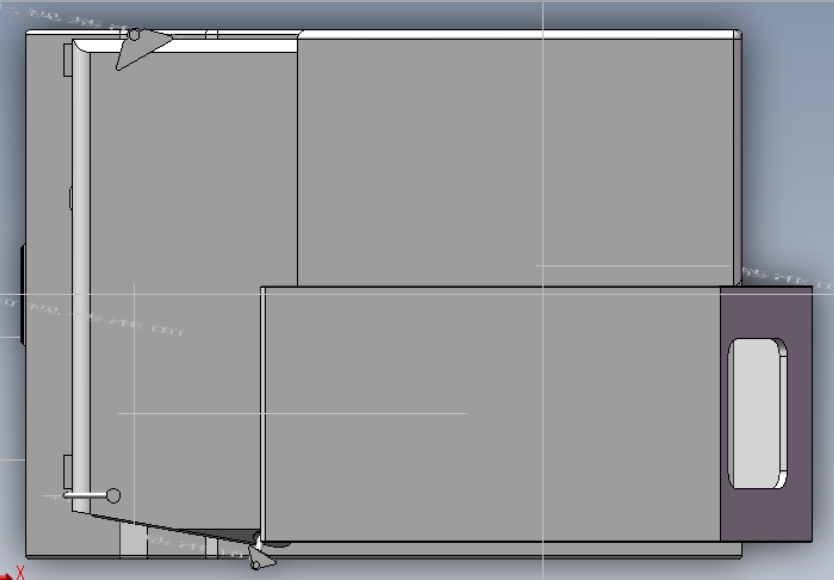

从安装边界来看，整个车头段的纵向长度控制在两米一范围内，后端与货厢段的连接采用统一的铰接法兰接口，法兰面的定位销孔采用对称布置，不管是搭配固定货厢还是侧卸式货厢都能直接适配，不需要额外做连接支架的改制。车头底部的最小离地间隙做到了三百二十毫米，比同吨位地面车辆高出近一百毫米，能轻松应对井下路面常见的浮石、轨道凸起、排水沟盖板错位等障碍，不会出现底盘刮卡的问题。车头前部的照明组件采用内嵌式安装，灯罩表面与车头覆盖件齐平，避免在行驶过程中被掉落的矸石砸坏，也不会因为突出的灯架刮蹭巷道内布设的风筒、电缆。

在结构强度设计上，车头主框架的材料选用低合金高强度结构钢，关键受力节点做了加强筋板焊接，能承受井下常见的落石冲击、急刹车时的货厢载荷冲击，哪怕是在坡度达百分之十五的斜坡道上满载起步，车架的变形量也能控制在允许范围内。整个车头的管线布设全部采用内藏式走线，液压油管、电缆全部布置在车架梁的内部空腔里，外部只有预留的快插接口，既避免了行驶过程中被巷帮刮破管线，也能减少井下淋水、腐蚀性矿尘对管线的侵蚀，降低日常维护的工作量。操作组件的布置也充分考虑了井下作业的操作习惯，方向盘、操作手柄的位置都按照人体工程学做了适配，驾驶员佩戴安全帽、防尘面罩的状态下也能顺畅完成所有操作，不会出现肢体干涉的问题。

不同于地面运输车辆追求高速行驶性能的设计思路，这款车头的动力输出特性完全偏向低速大扭矩，最高行驶速度控制在每小时十五公里以内，匹配井下作业的低速行驶需求，同时制动系统采用双回路设计，行车制动与停车制动相互独立，哪怕在斜坡道上出现单回路失效的情况，也能保证车辆可靠驻停，满足井下设备的安全规范要求。车头的散热系统也做了针对性优化，散热器采用高位布置，避免车辆经过积水路段时泥水溅入散热器芯体造成堵塞，同时加大了散热风扇的功率，适配井下高温、高湿的作业环境，不会出现长时间作业动力系统过热的问题。
