六轴机械手自动激光焊接设备结构设计

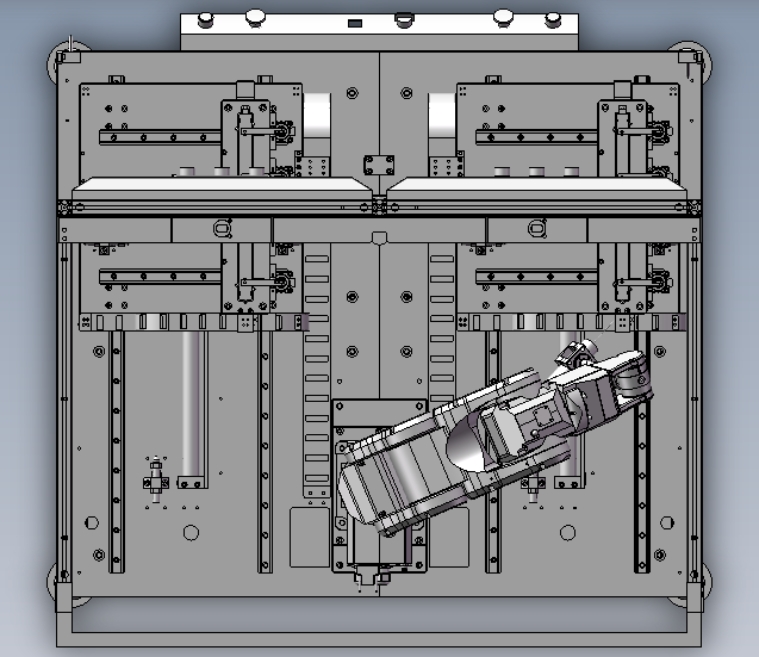

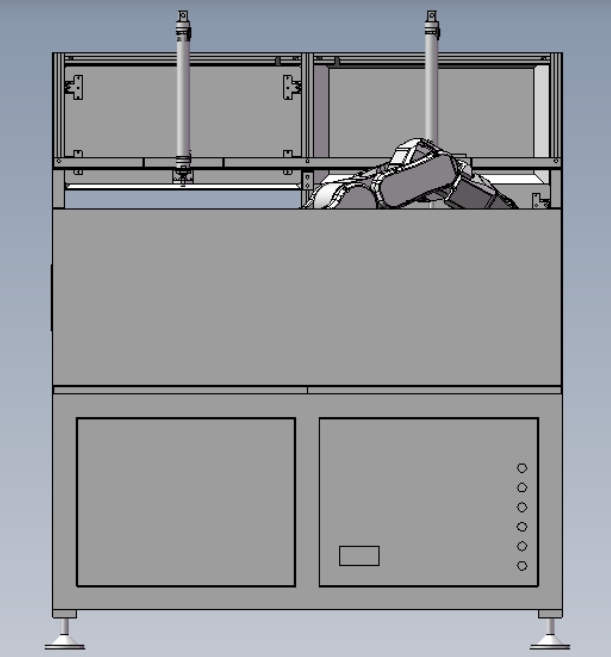

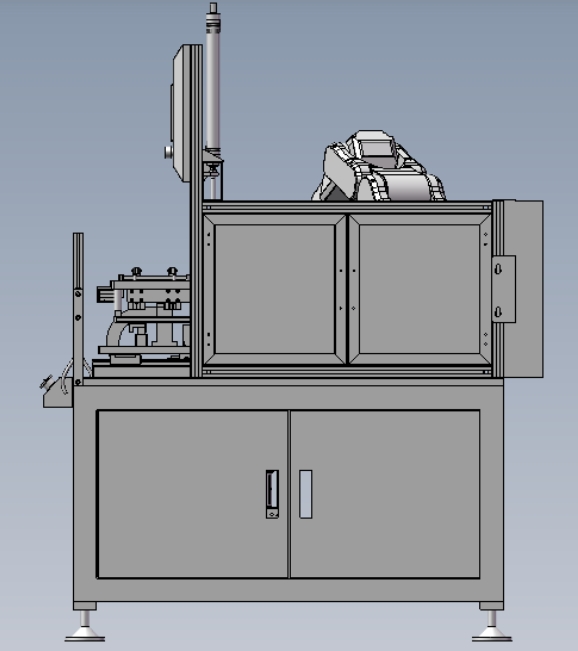

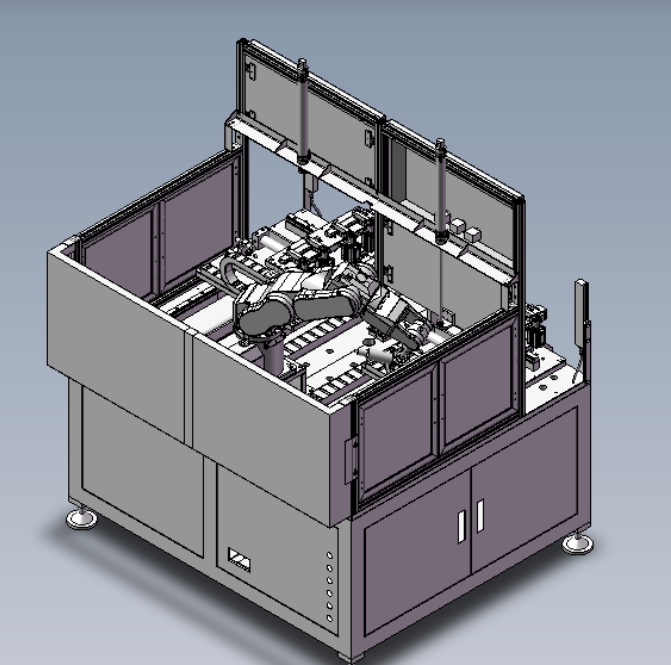

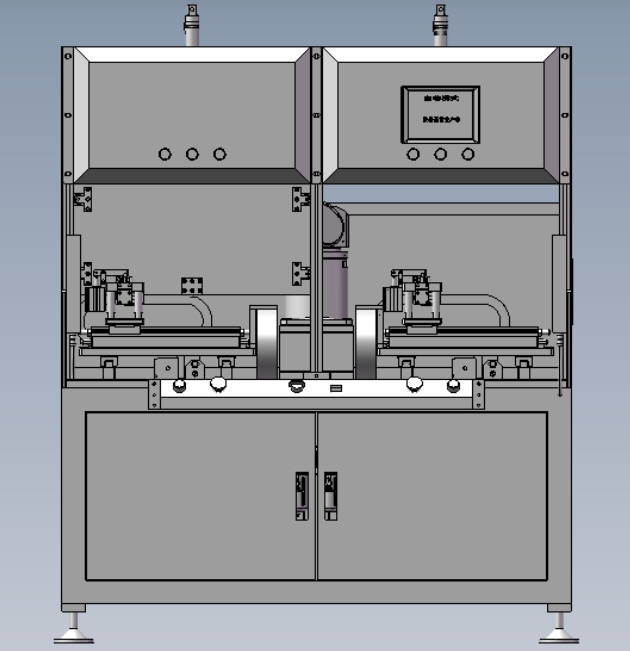

　　这款集成六轴机械手的激光焊接设备，主要面向精密五金、汽车零部件、电子元器件等行业的复杂焊缝焊接场景，可适配平面、曲面、异形拼接位等多种焊接轨迹需求，替代传统人工焊接及专机焊接的局限性，满足中小批量多品种生产的柔性加工要求。设备整体采用落地式柜式集成结构，下部为电气与激光源集成柜体，上部为焊接作业腔室，机械手安装于腔室内部的横向滑移模组上，可沿腔室长度方向做直线进给，拓展作业覆盖范围，无需额外增设外部行走轴即可满足大尺寸工件的焊接行程需求。从结构设计逻辑来看，六轴机械手部分采用多关节串联构型，相比四轴机械手额外增加的两个腕部关节，可实现末端焊枪在空间内任意角度的姿态调整，能够绕过工件遮挡结构到达隐蔽焊缝位置，针对带翻边、深腔、多角度拼接的工件，无需反复调整工件装夹姿态即可完成全位置焊接，大幅减少装夹辅助工时。机械手驱动采用伺服电机配合精密减速器的传动方案，关节重复定位精度可满足激光焊接的微米级对位要求，运动过程速度平滑无冲击，避免焊枪抖动造成的焊缝虚焊、焊穿等缺陷。

　　上部作业腔室采用全封闭防护结构，两侧设置可开合检修门，腔室顶部预留排烟接口可对接车间焊烟净化系统，避免激光焊接产生的烟尘、弧光外泄影响车间作业环境，腔室内部设置工件定位安装平台，可适配通用工装夹具的快速安装，满足不同外形工件的装夹需求。下部柜体采用分区布局，左侧为激光发生器安装腔，右侧为电气控制元件安装腔，柜体侧面设置散热通风孔与走线槽，强弱电线路分离排布避免信号干扰，柜体底部设置可调支撑脚，可根据车间地面平整度调整设备水平度，保证机械手运动基准的稳定性。设备安装时需预留周边不少于800mm的检修维护空间，后部预留管线对接空间，整体占地面积适配常规车间生产工位布局，无需特殊地基处理，普通硬化地面即可满足安装承重要求。

　　在功能实现层面，横向滑移模组采用直线导轨配合滚珠丝杠的传动结构，伺服电机驱动可实现与机械手运动的联动插补，当工件长度超出机械手单工位作业半径时，滑移轴带动机械手同步移动，保证焊接轨迹的连续性，焊缝衔接处无断焊、堆焊问题。设备的密封设计覆盖所有运动轴的接缝位置，采用耐温防尘密封条阻隔焊接烟尘进入传动部件内部，延长导轨、丝杠等精密传动件的维护周期，日常维护仅需定期加注润滑脂、清理防护镜片即可，运维难度较低。针对激光焊接的工艺特性，机械手末端设置焊枪安装法兰与防撞传感器，当焊枪意外触碰工件或工装时可立即触发停机保护，避免损坏焊枪或机械手关节，焊枪旁侧配套吹气嘴，可在焊接时喷射保护气体隔绝空气，避免焊缝氧化发黑，提升焊接成型质量。

　　相比传统的焊接专机，该设备无需针对特定工件设计专用运动机构，仅需通过离线编程或示教即可完成新工件的焊接工艺调试，换产时间短，适合多品种小批量的生产模式，同时六轴机械手的运动灵活性可覆盖绝大多数复杂结构件的焊接需求，在新能源电池壳体焊接、汽车座椅构件焊接、五金卫浴件焊接等场景均有较强的适配性。结构设计过程中充分考虑了部件的装配工艺性，所有外购标准件均采用行业通用规格，便于后期备件更换，柜体采用模块化拼接结构，运输时可拆分部件进场后再组装，降低大型设备的运输与进场难度，各运动轴的限位位置均设置硬限位与软限位双重保护，避免超程运动造成的设备损坏。
