使用三维软件的朋友都知道，螺纹的画法有很多种，但是到底我们选用哪种是适合我们的设计条件的呢，我想很多设计者都不知道，在这里我分享一下我做设计以来的一点关于SolidWorks画螺纹的一些想法和技巧分享给所有攻城狮网的工程师们，希望大家在此多多交流学习，增进设计和软件使用技巧。

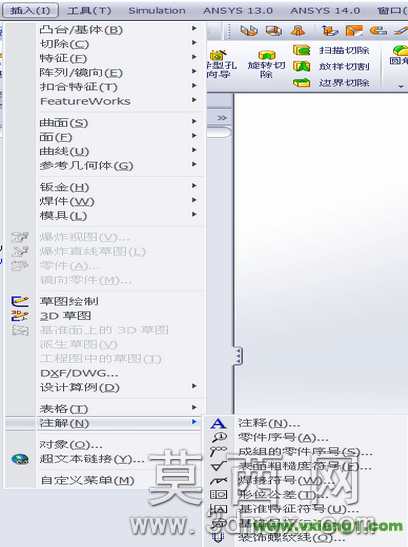

（1）.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。

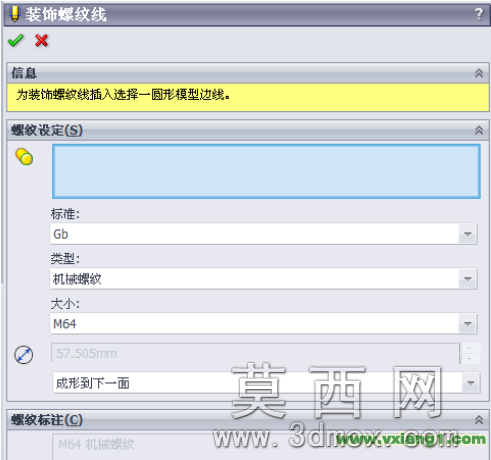

（2）.比如你要做M10*1.25的外螺纹，长度为15个毫米。先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。这样外螺纹就做好了。内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。

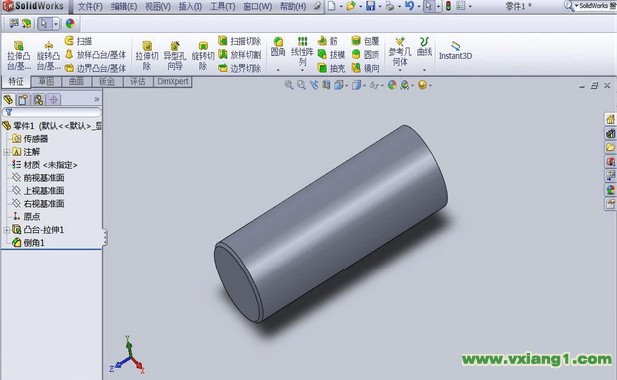

2.扫描切除画法

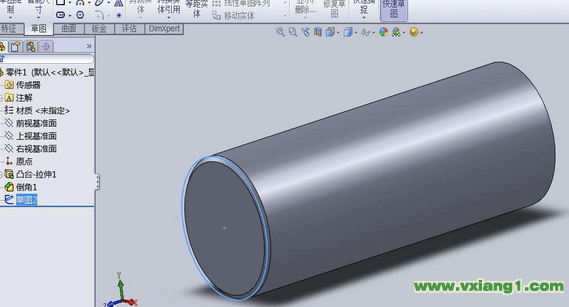

2.在草图里绘制一个Φ30的圆，如下图所示：

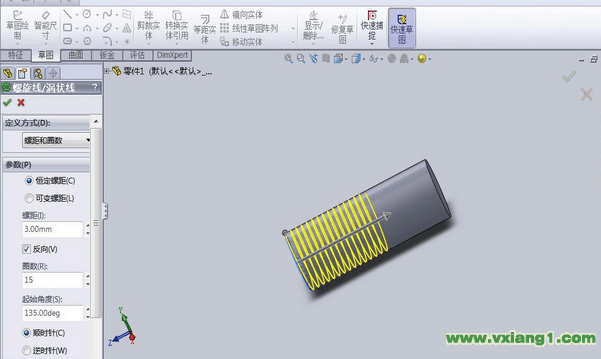

3.插入→曲线→螺旋线/涡状线，螺距3.0→反向→圈数15，然后确定。如下图所示：

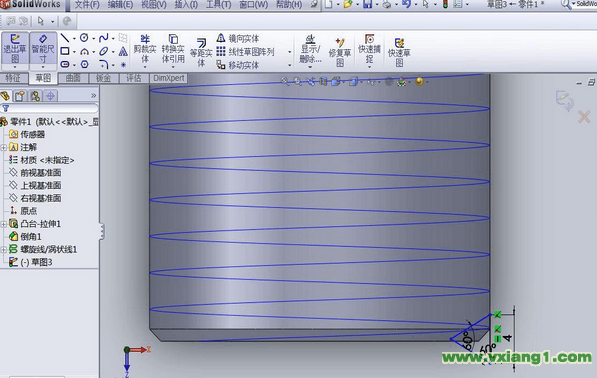

4.选择上视基准面→正视于，绘制一个正三角形→边长为4，然后确定，如下图所示：

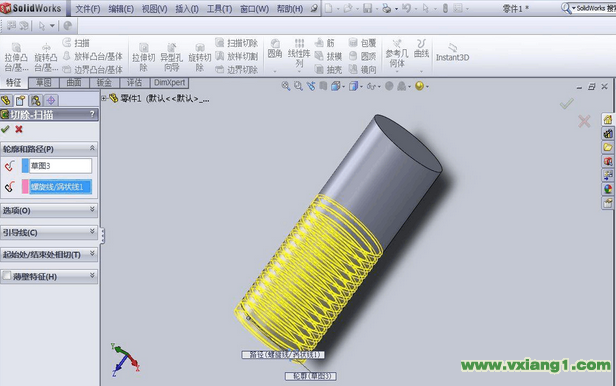

5.特征→扫描切除。选择正三角形，然后选择螺旋线，如图所示：

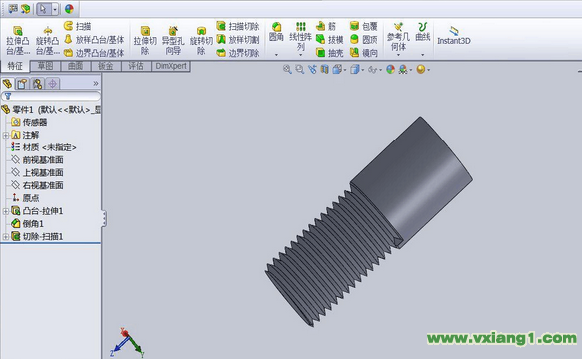

6.点击确定，螺纹绘制完成，如图所示：
3.插入异型孔方法创建螺纹孔。
方法及步骤：

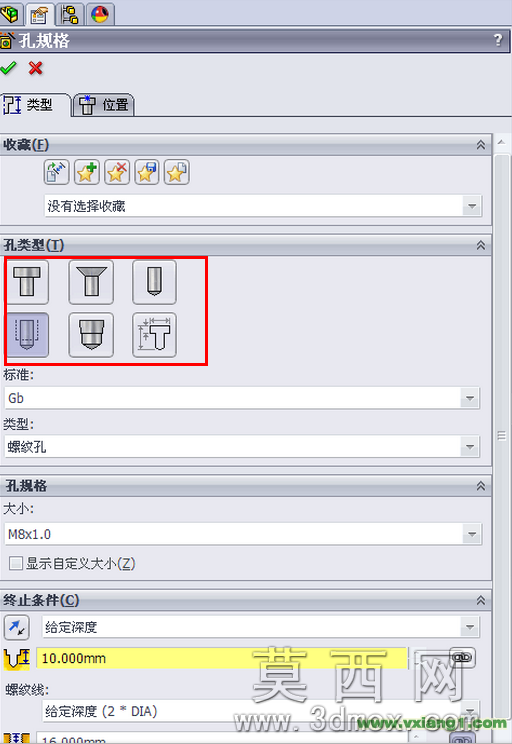

插入－特征－异形孔
选择插入的异型孔的类型及尺寸即可。
总结：根据我的经验来说，我比较看重第一个和第三个方法，因为我们不是简单的画三维图，我们还要出工程图，甚至要图纸打印下发。所以对于出工程图来说，第一种插入螺纹装饰线非常的方便，对于异型孔不能表达的完全可以用装饰螺纹线来表达，其他的螺纹同样也可以用第三种异型孔来完成，并且出工程图标注非常的方便和顺手，同时又满足国标的画法。所以我推荐使用第一种和第三种，同样欢迎大家在本站资料板块发帖分享自己的经验和技巧，好的经验技巧我会采集成为攻城经验文章共大家交流学习。
