此图是用SolidWorks2015建模，用KeyShot8渲染，SW文件在2020年1月1日文件夹。

建模过程：

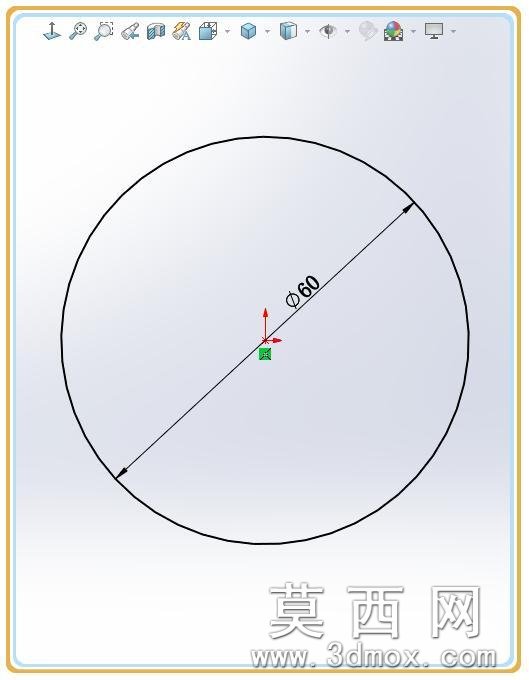

1.在上视基准面画一个圆。（扫描的路径）

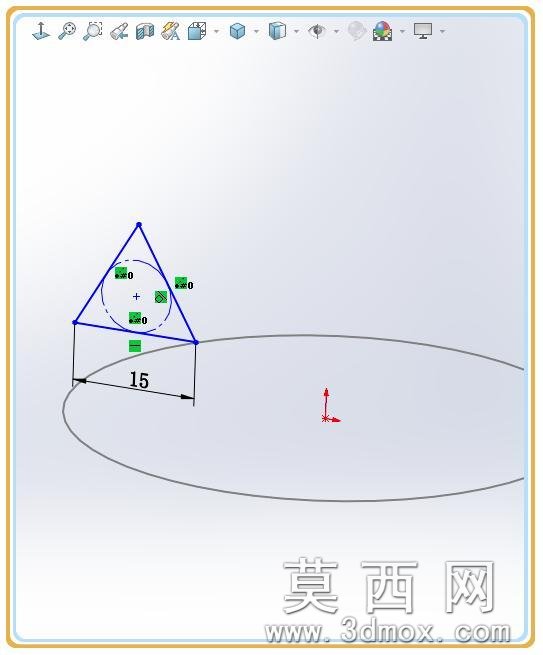

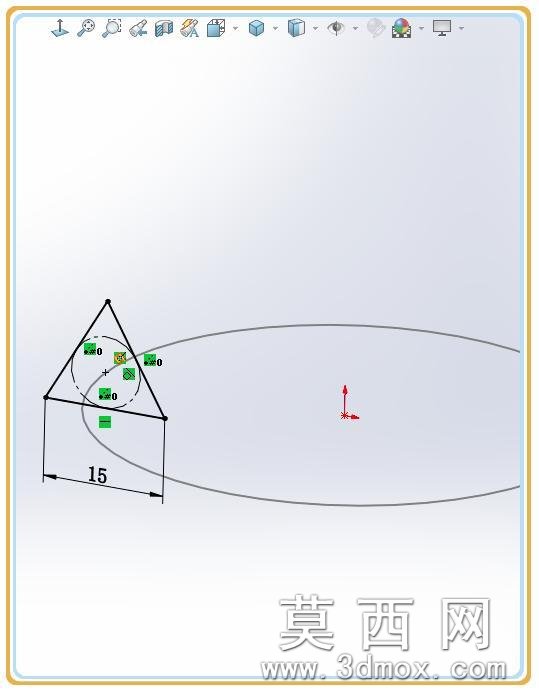

2.在前视基准面画一个内切圆三角形。（多边形）

3-1.圆心与大圆穿透。

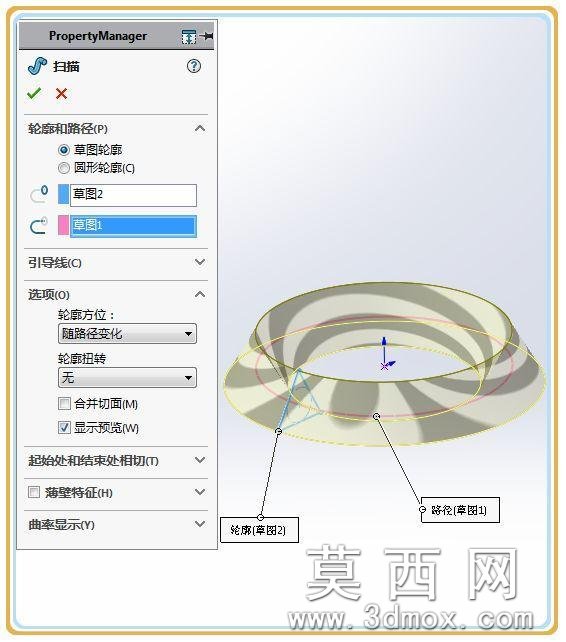

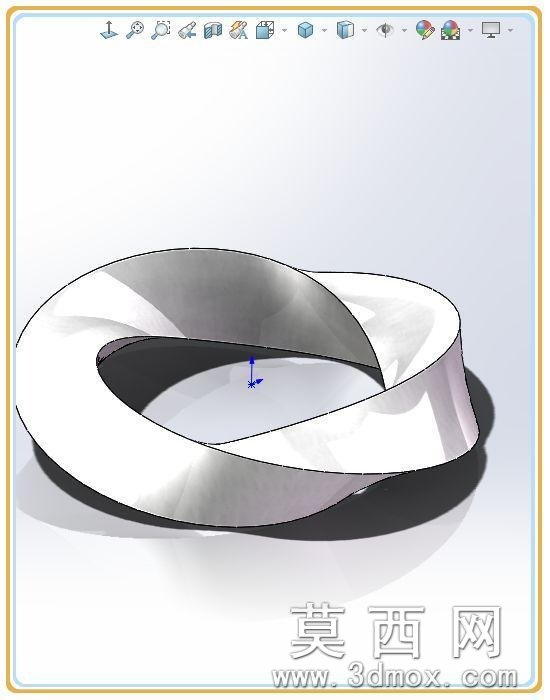

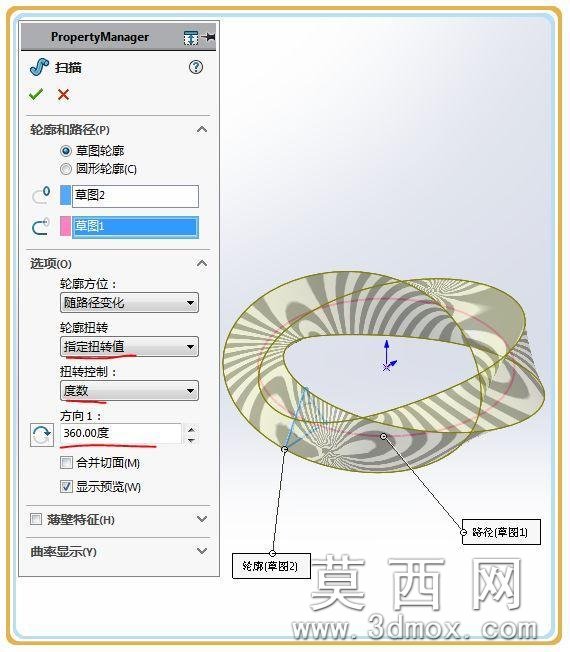

4.扫描。三角形为轮廓，大圆做路径。

4-1.指定扭转值——度数——360度。

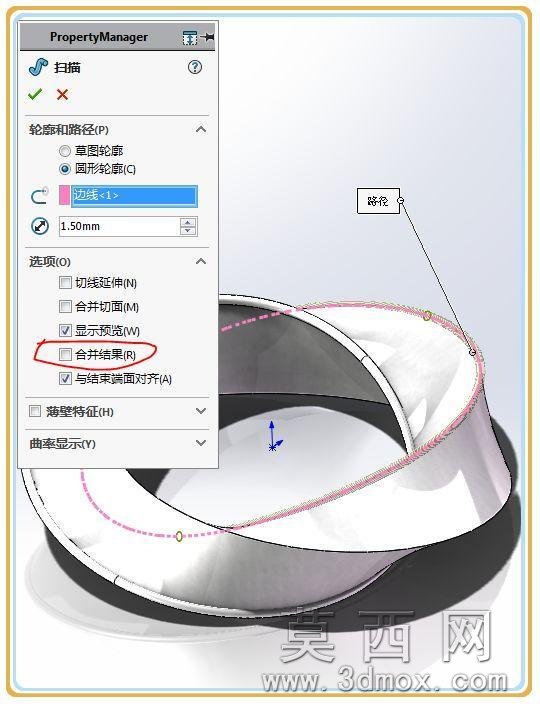

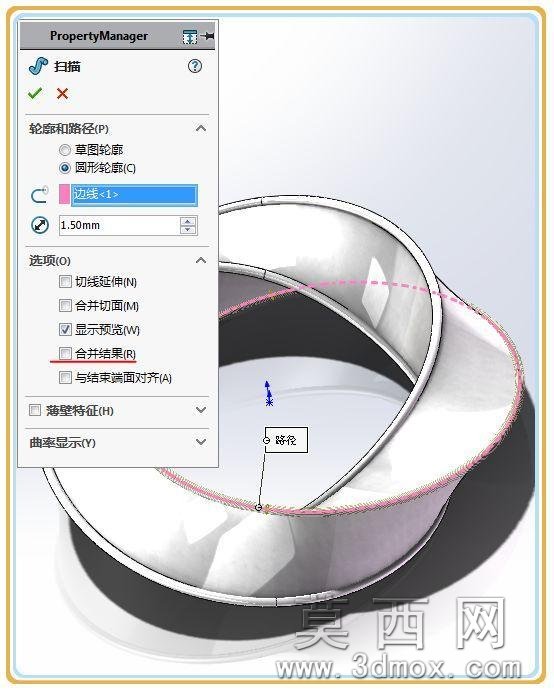

5.扫描——圆形轮廓。

路径：选一条边线。

直径：1.5，去掉合并结果。

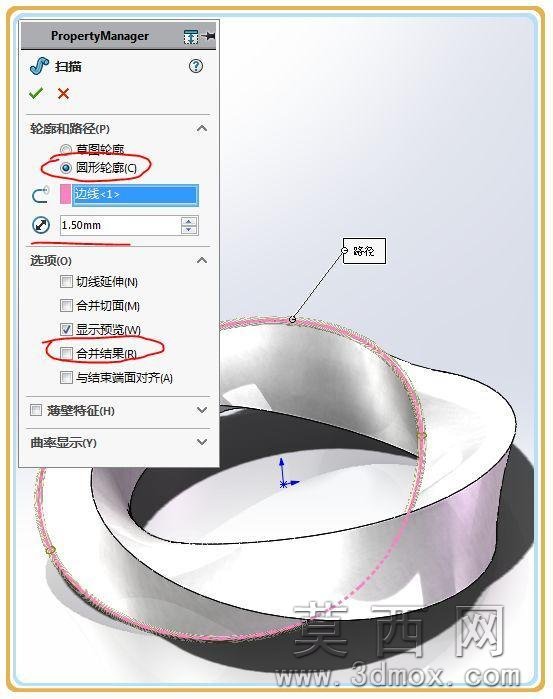

6.用另一条边线做路径，继续扫描，同样不合并结果。

7.扫描最后一根边线。

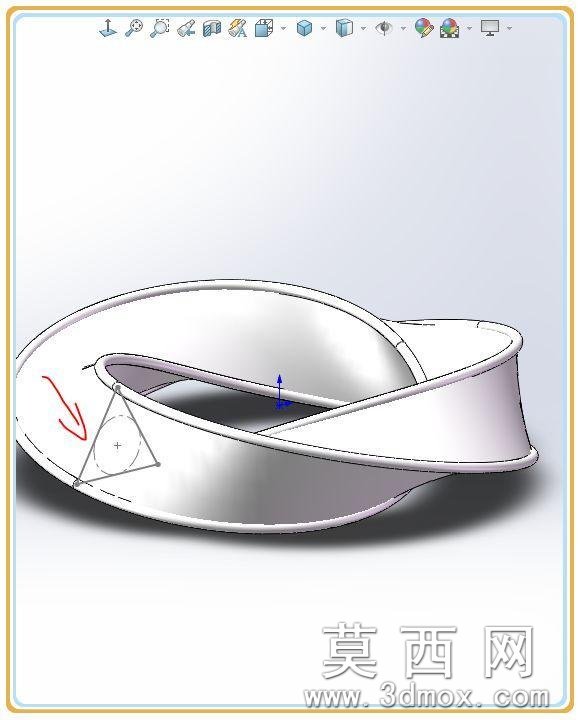

8.显示第二步的三角形。

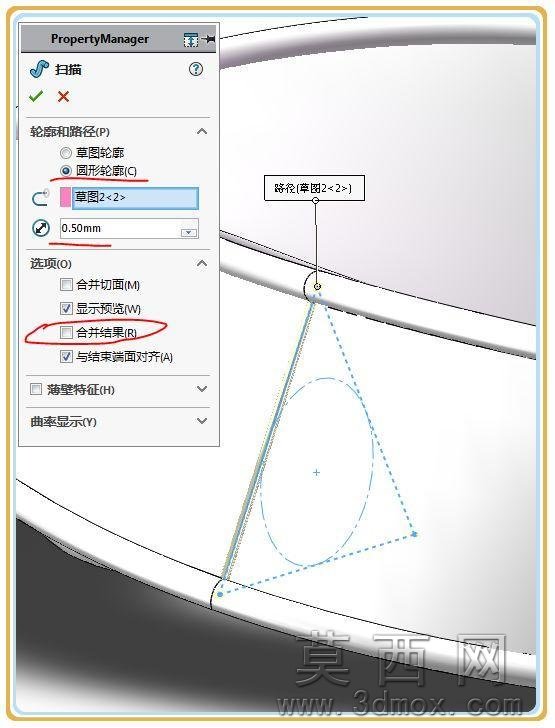

8-1.扫描——圆形轮廓。三角形为路径，直径：0.5，不合并结果。

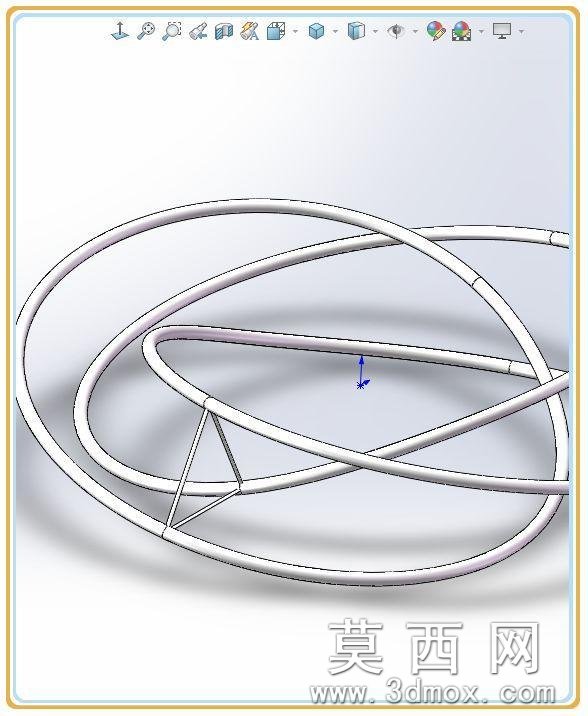

8-2.隐形中间的实体后，是这样的。

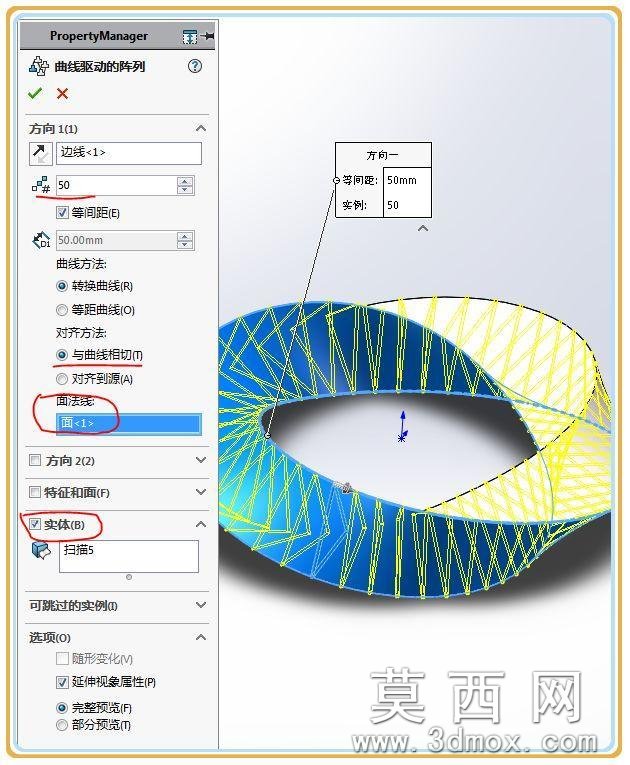

9.曲线驱动的阵列。（为了方便选择边线，可以先隐藏扫描实体）

阵列方向：边线，数量：50个。

对齐方法：与曲面相切。面法线：图中蓝色面。

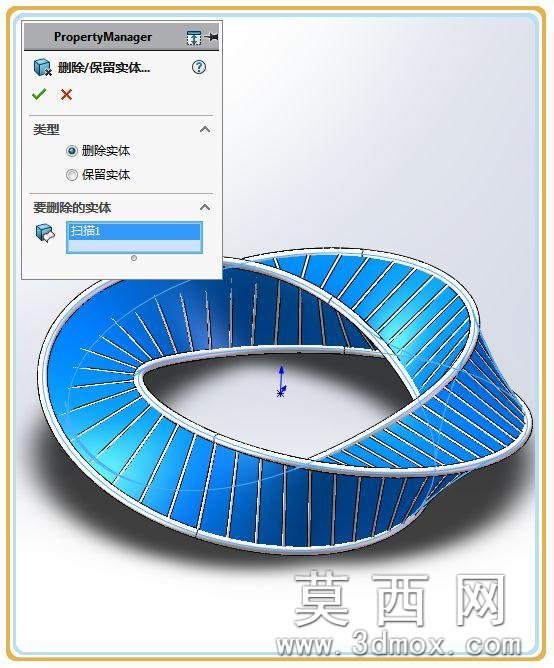

10.删除/保留实体：中间的蓝色实体。

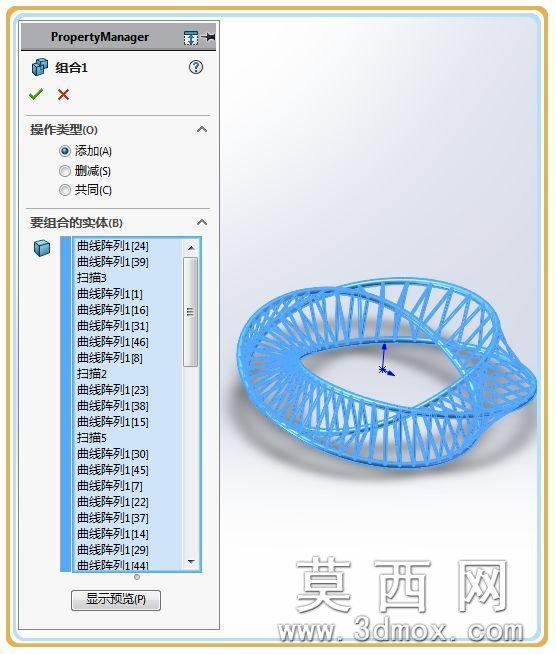

11.组合。

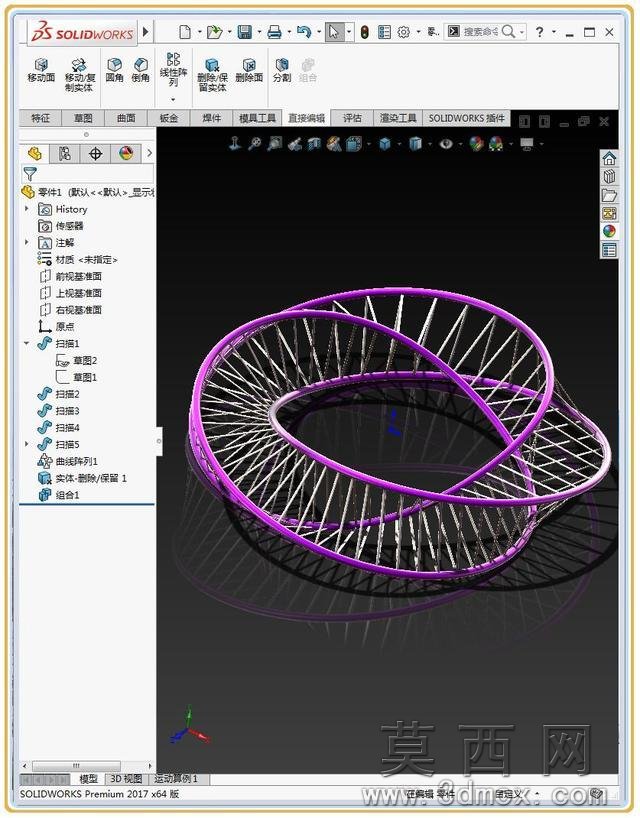

12.完成。
