何谓基本视图

类别:Solidworks教程 | 来自:未知未知 | 发布时间:2020-12-31 | 人气值:

在三投影面体系中,我们得到了主视图、俯视图、左视图三个视图。如果在三投影面的基础上再加三个投影面,也就是在原来三个投影面的对面,再增加三个面,在就构成了一个空间六面体,然后将物体再从右向左投影,得到右视图;从下向上投影,得到仰视图;从后向前投影,得到后视图。

这样加上原来的三视图,就得到:主视图、俯视图、左视图、右视图、仰视图、后视图。这六个视图称为基本视图。

1、基本投影面及其展开

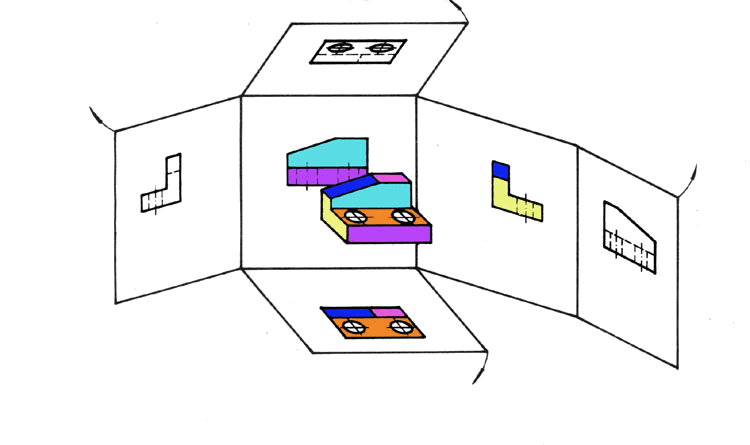

机件向基本投影面投影所得的视图称为基本视图。除前面已介绍的三个视图外,还有右视图、仰视图、后视图。


2、视图的配置

投影面按上图展开后,基本视图按本图关系配置时,一律不注视图的名称。


3、视图不按基本视图要求配置

若不能按基本视图关系配置视图时,应在视图上方标注视图名称"X向",在相应的视图附近用箭头指明投影方向,并标注同样的字母"X"。


4、基本视图选择举例

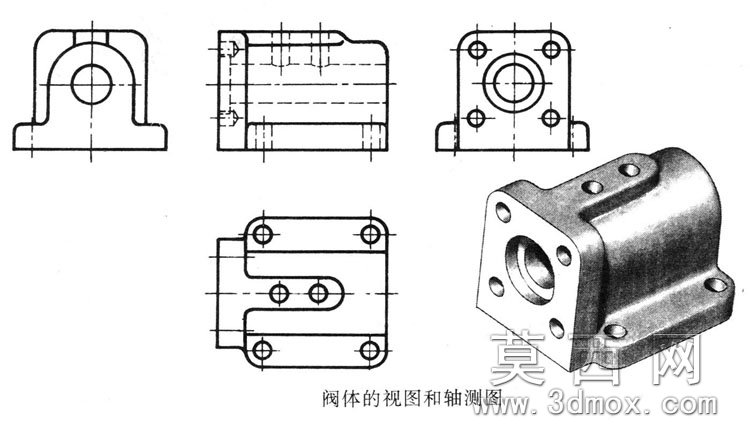

图上表达的是一个阀体的视图和轴测图,选用了四个基本视图,能较全面反映阀体各部分的形状特征。如果没有右视图,左视图上将出现许多虚线,影响图形清晰程度和增加标注尺寸的困难。
