solidWorks怎么隐藏装饰螺纹线

类别:Solidworks教程 | 来自:未知未知 | 发布时间:2021-01-01 | 人气值:

我们在使用solidWorks绘制零件图时,为了表达更真实,绘制螺孔或螺栓时加上装饰螺纹线。同时也带来一个不好的现象,在默认设置下,装饰螺纹线在正面能够看到没问题,但背面也能看到,严重影响产品图的视觉。

solidWorks怎么隐藏装饰螺纹线?只要我们在选项里设置一下就好了,步骤如下:打开选项--文档属性--出详图,将“装饰螺纹线”左侧的√取消掉,确定保存即可。这样操作后,螺纹装饰线只能在构建面那侧可以看到,背面是看不到隐藏的虚线的。

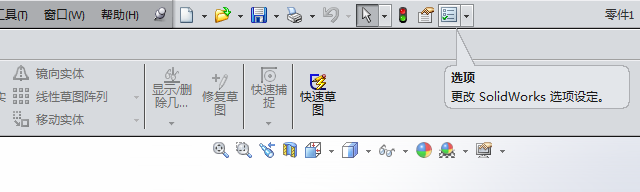

1、选项按钮见下图:

solidWorks怎么隐藏装饰螺纹线

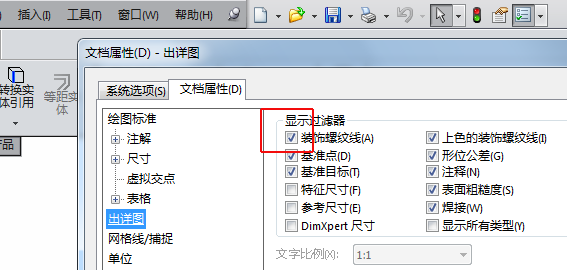

2、打开文档属性再点开出详图,红框中的勾就是你要去掉的目标,简单吧。

solidWorks怎么隐藏装饰螺纹线
