很多时候我们为了产品渲染出图，往往会利用SolidWorks进行贴图商标或者logo或者警示标志等等。那么如何用SolidWorks在设备模型上面添加贴图呢？方法其实不难，下面就给溪风博客的粉丝分享SolidWorks模型添加贴图的方法步骤。

SolidWorks模型添加贴图的方法和步骤

1、打开SolidWorks模型，这里是示例模型

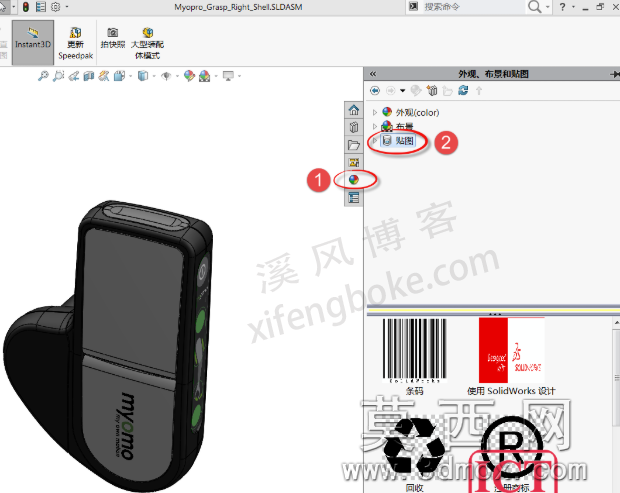

2、展开“任务窗格”中的“外观、布景和贴图”颜色球，找到贴图-标志”，如图所示。

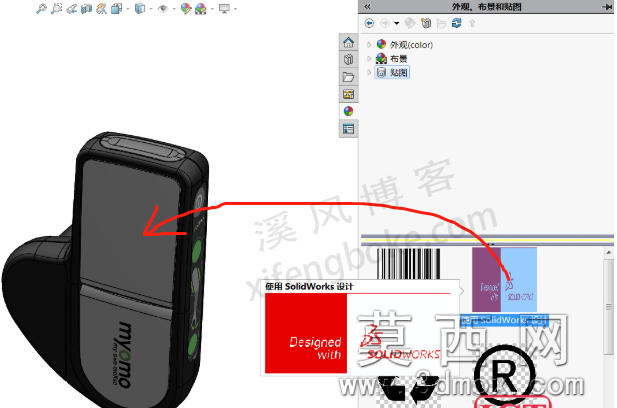

3、将软件中含有的贴图任意拖拽一个至模型中需要贴图的位置。

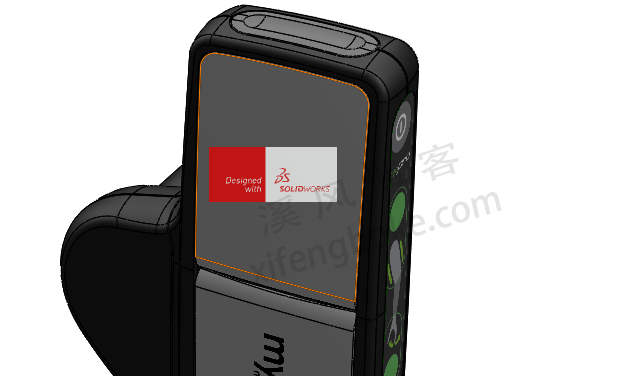

4、拖拽到差不多的位置，如下图所示

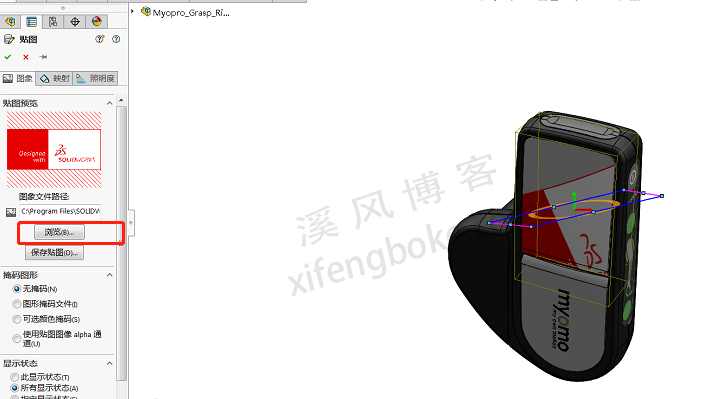

5、然后因为这里是SolidWorks默认的图标，不一定使我们想要的图标，所以我们要点击【浏览】找到我们已经做好的图标

添加自己需要的图片贴图，此处注意，图片格式可以是：bmp，jpg，png，jpeg，peg，pas，rgb，tga，targa，tif，tiff 等。

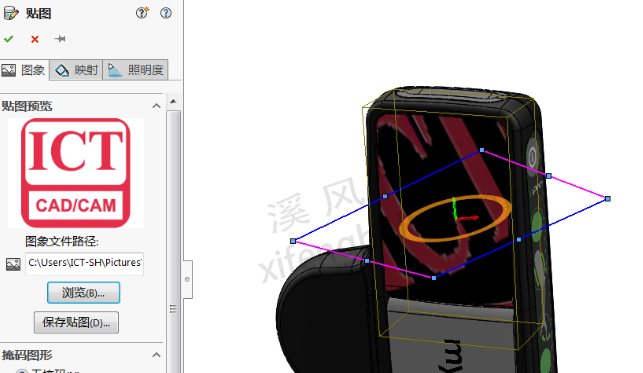

6、浏览替换图标之后如下图所示：

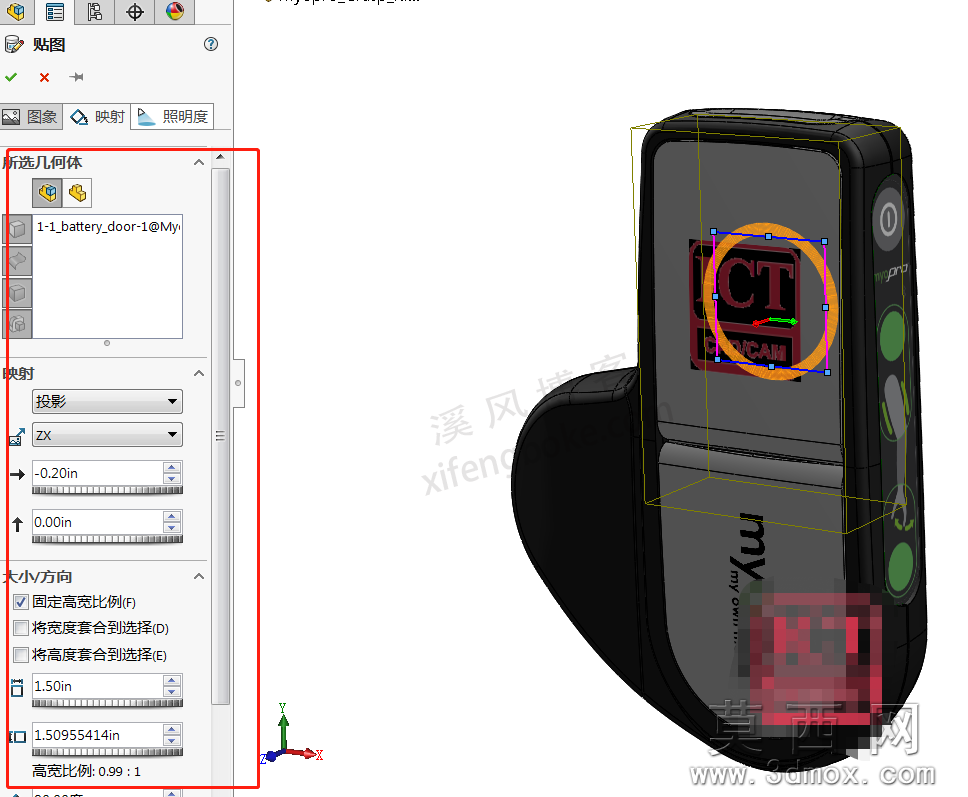

7、通过轴将贴图调整至合适大小、方向和位置。调整位置、比例及方向

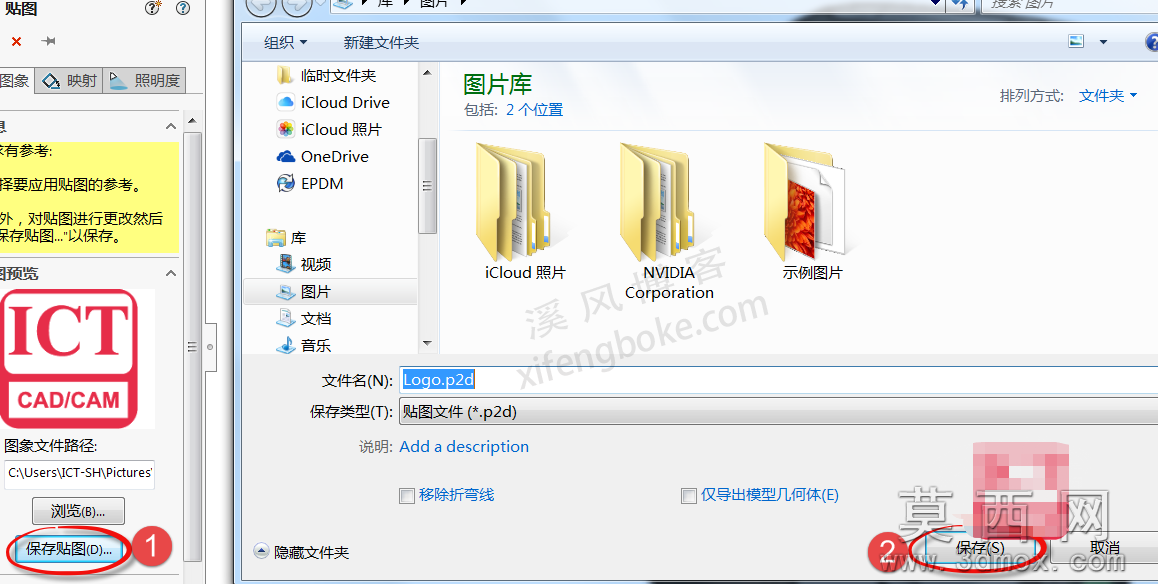

8、保存贴图及添加图库。（方便我们后期的使用）这里建议保存到SolidWorks图库的默认位置即可。

C（c盘或者你安装到别的盘，后面路径都一样）:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data\graphics\Decals\Logos

拓展：

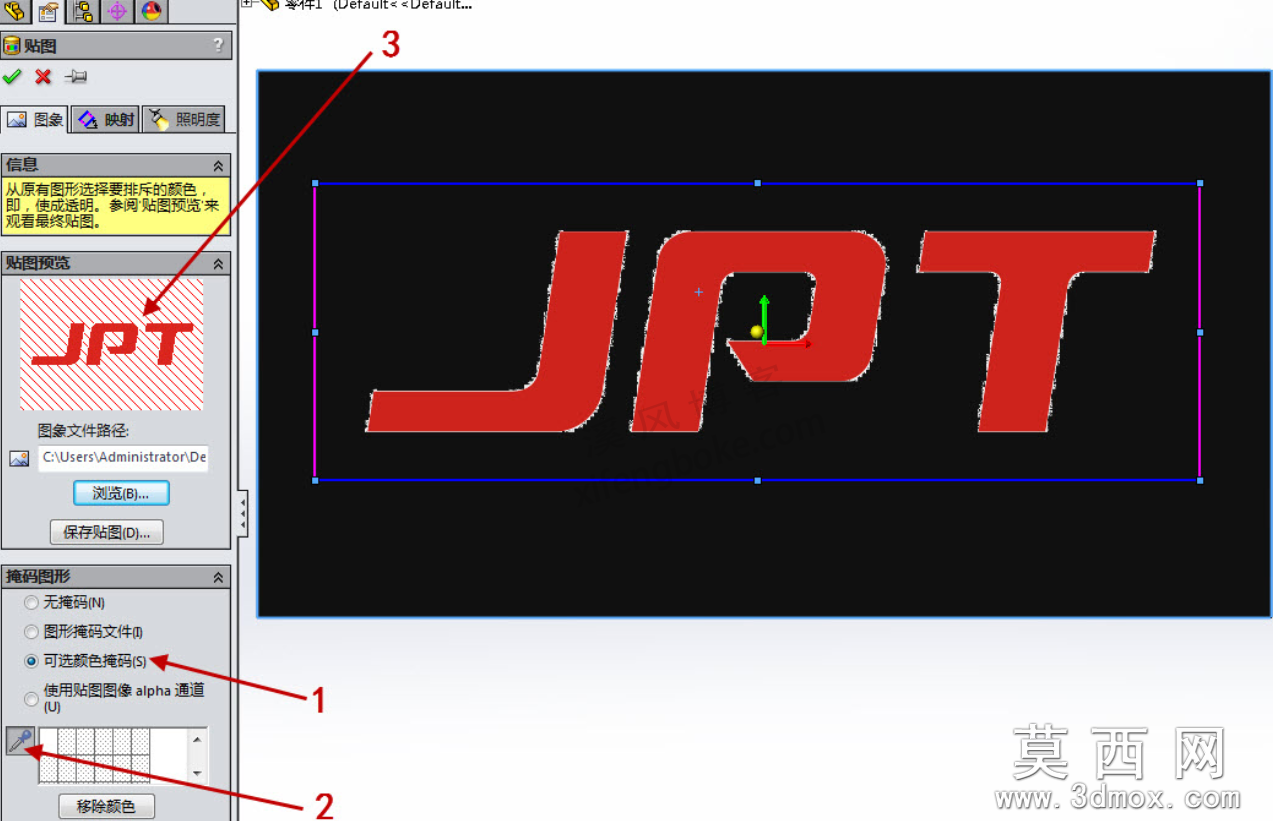

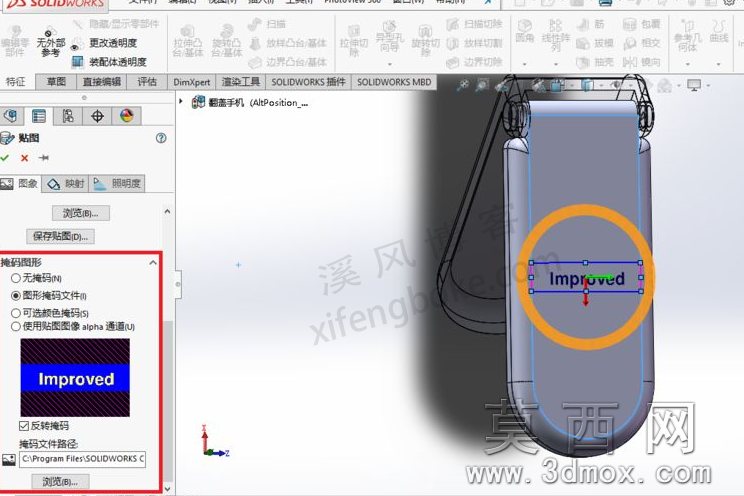

另外，设置掩码图形，可以去除贴图的背景色。如图所示。

此时白色底色被掩住，变为透明，和背景黑色一致。

注意：此时logo图片不要选择png格式的，因为本人用png格式图片试过好多次，都无法去除底色。

然后，我们可以保存贴图，便于下次直接调用。
