UG自动编程平面铣,图文教程,通俗易懂,快来学习吧

类别:UG教程 | 来自:未知未知 | 发布时间:2021-08-27 | 人气值:

实验目的

1.掌握UG自动编程平面铣是铣削加中最基本的类型。

2.掌握UG自动编程平面铣只能对侧面与底面垂直的加工部位进行加工,而不能加工侧面与底面不垂直的部位。

3.掌握UG自动编程平面铣所用刀具及切削三要素

实验内容

UG自动编程平面铣的数控编程与实际加工

实验设备

FANUC-0IM加工中心与UG数控加工软件

相关知识点析

1)Mill_Planar (平面铣)通常用于粗加工切去大部分材料,也用于精加工外型、清除转角残留余量。适用于底面(Floor)为平面且垂直于刀具轴、侧壁为垂直面的工件

2)创建步骤

创建或选择刀具

选择几何边界

选择切削方法

选择步距

选择控制点

选择进刀/退刀方法及其参数

选择切削参数

确定分层加工方法及其参数

常用选项——避让选项、进给速率、机床控制命令

刀具路径的显示(可选)

刀具路径的产生与模拟

实验实例:

用UG数控加工软件粗精加工(平面铣)

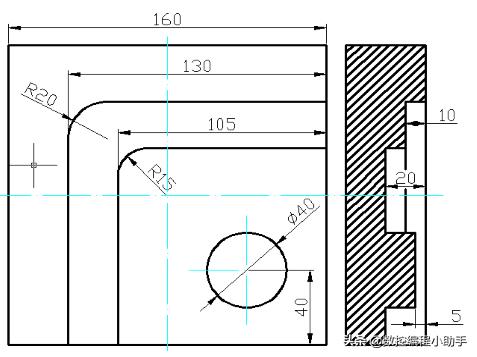

(一)建模

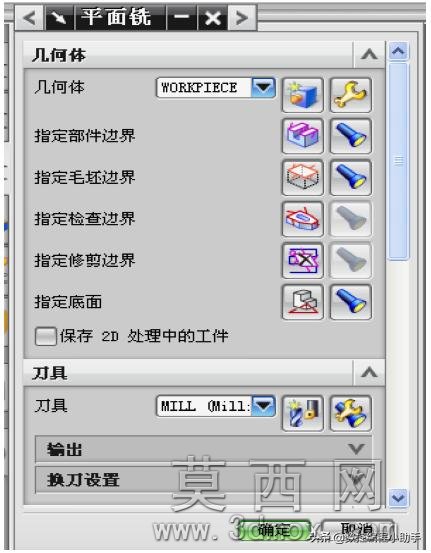

(二)进入加工环境

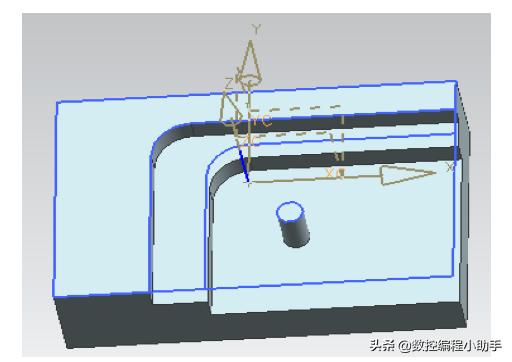

1)指定部件边界:每一个表面都是材料所以都选

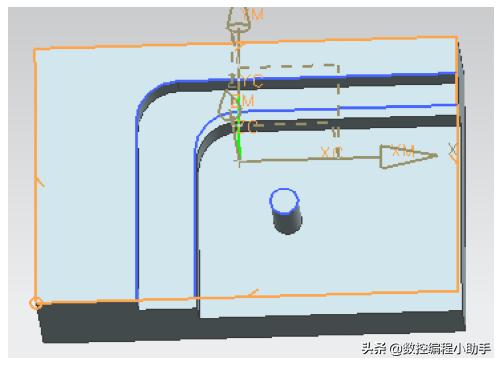

2)指定毛坯边界:第一种方法:图纸的最大边线,材料侧为内

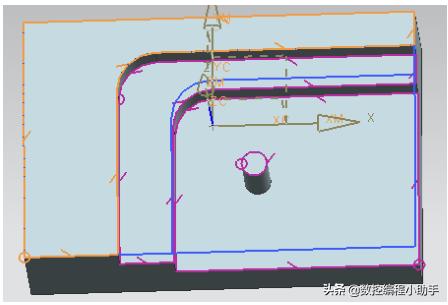

第二种方法:上表面,忽略孔,忽略岛屿

3)指定最底面

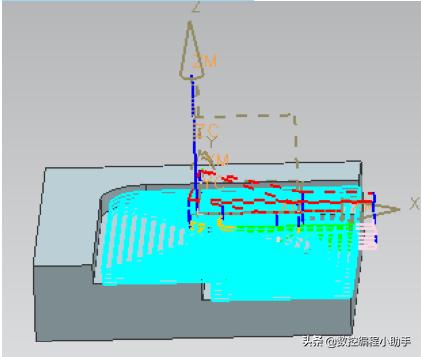

(三)后处理生成轨迹校对

(四)实际加工

思考题:

UG数控加工与手工编程的优异?

注意事项:

1、操作数控铣床时应保证安全、包括人身和设备的安全

2、禁止多人同时操作机床

3、禁止让机床在同一方向连续超程
