请问平面度后面的CZ代表什么含义？

类别：机械制图 | 来自：未知未知 | 发布时间：2023-05-19 | 人气值：

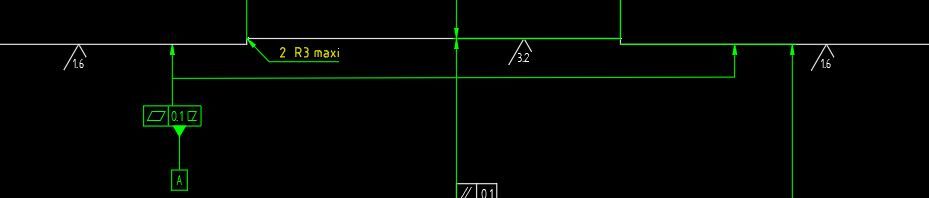

如图请问平面度后面的CZ代表什么含义？

CZ 是Combined Zone, 组合公差带，箭头指向的两个区域都要满足0.1要求，就是说不能独立。

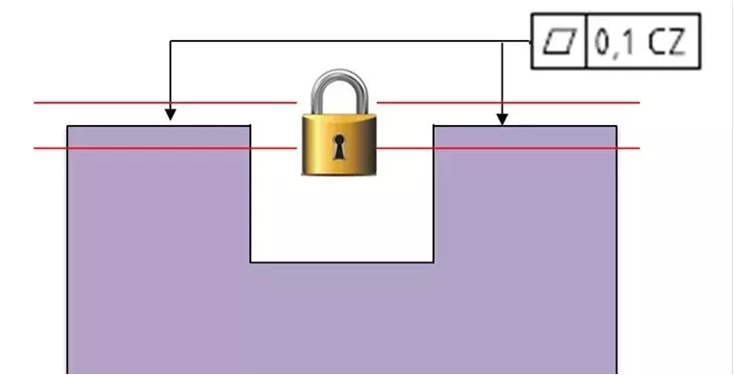

图片1的两个0.1红色的公差带是Combined Zone ,两个公差带是绑在一起的联合公差带，各自表面所有点不能超过自己的公差带，所以上面的平面度除了管控两个表面的形状公差外，两个表面之间的相互错位（位置关系）也管住了。评价产品也应该两个表面取点后按照整体一起评价，不能单独各自按照平面度定义评价产品。

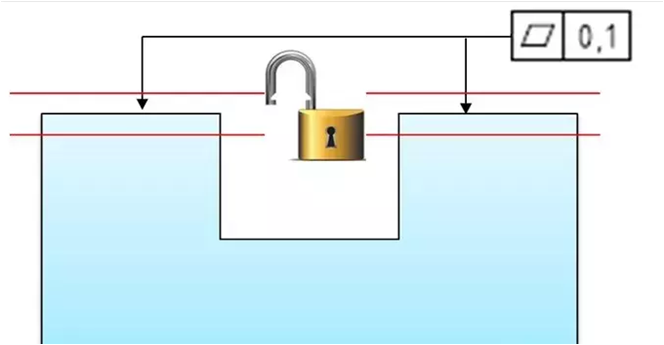

如图片2所示，平面度0.1同时标注在两个平面上，图纸表达的意思是两个0.1的公差带（图中红色的公差带）各自把被管控的平面包在里面，只要实际表面所有的点都在自己的公差带里，产品就算合格。这两个红色的公差带是独立，彼此之间没有任何关系，所以下图的平面度只是管控各自表面的形状公差。评价产品也应该两个表面取点后按照平面度分开评价。

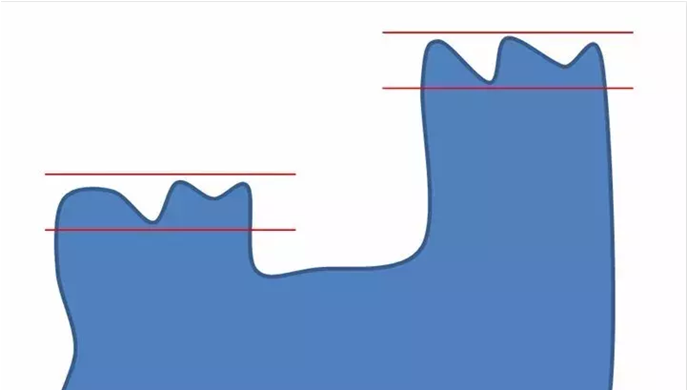

由于两个表面之间的相互方向和位置关系没有管控，产品做成如图片3那样也是合格的。
