机械的形位公差不要再傻傻分不清楚了

类别：机械制图 | 来自：未知未知 | 发布时间：2023-05-19 | 人气值：

形状公差简单理解就是形状上允许的误差。形状公差只用于描述形状上的误差，比如直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度这些都是指形状方面的偏差范围，它指的是几何体本身的形状，不需要参考什么基准，所以与基准是没有什么关系的。

我们想一想，直线、平面、圆等这些是不是指本身几何形状呢？如多平？多圆？所以这些形状上的偏差就是形状公差。

位置公差简单理解就是位置上的允许误差。位置公差包括：平行度、倾斜度、垂直度、位置度、同轴度、对称度、圆跳动、全跳动。既然是位置偏差，那么是不是肯定得有个基准呢？就是相对于谁的位置偏差。“相对于谁”中的“谁”指的就是基准。

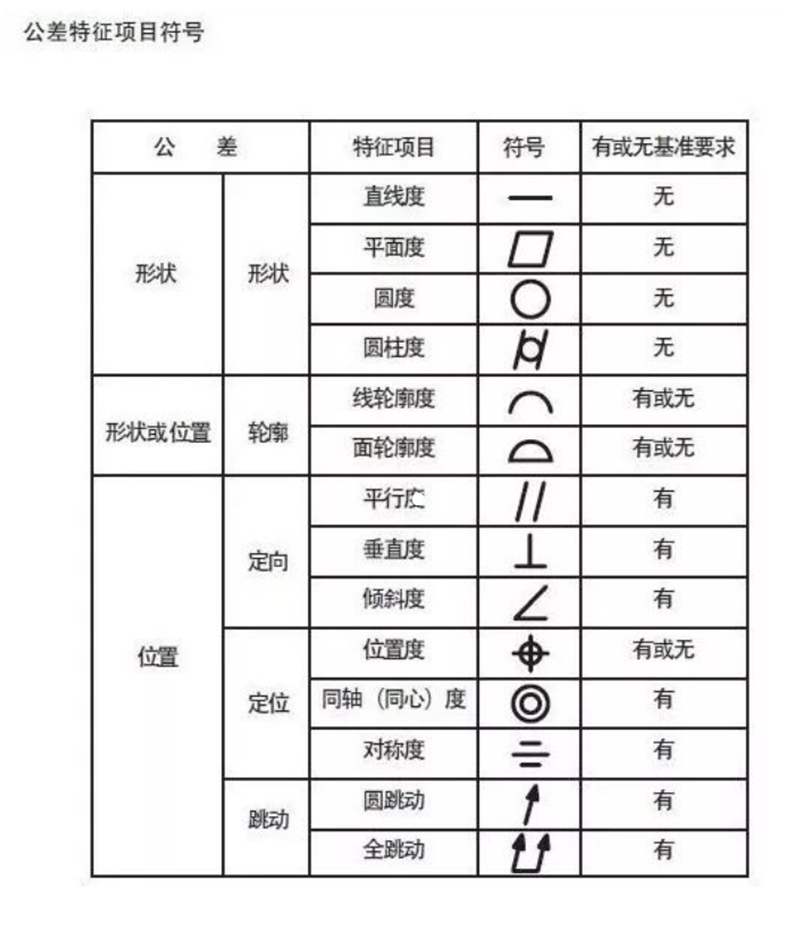

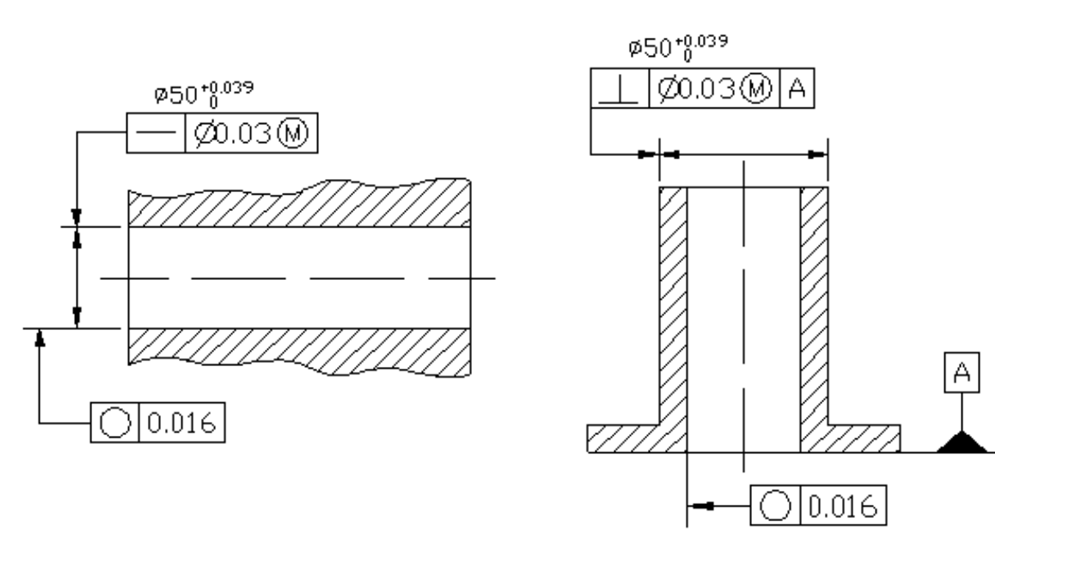

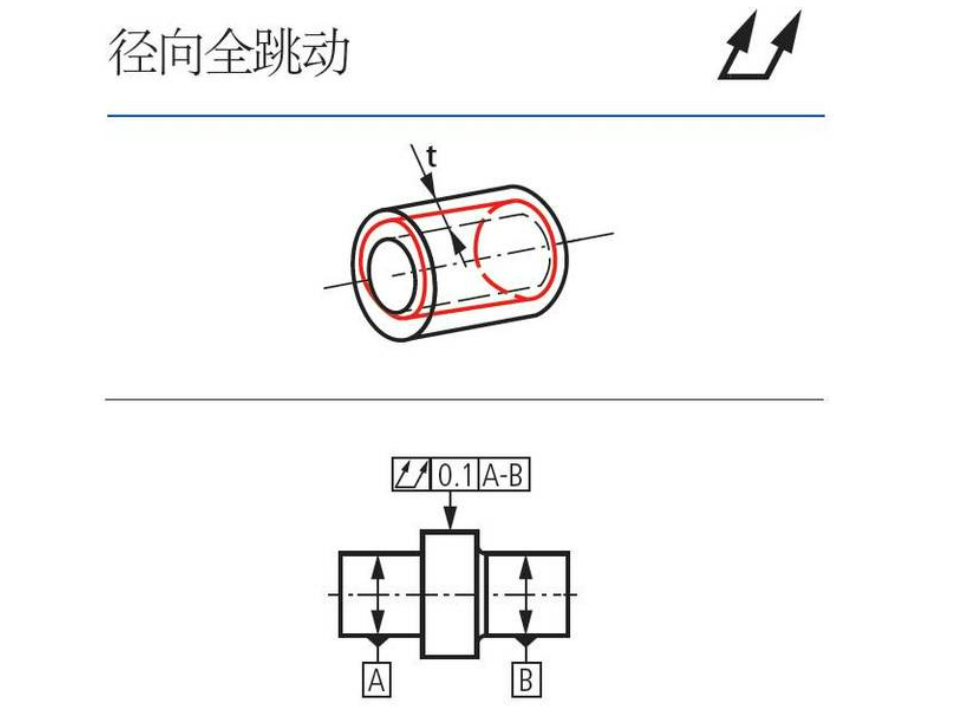

这么一分析就很清楚了，一般位置公差是有基准的。如下图所示，垂直度是位置公差，相对于哪个面垂直呢？答案是相对于A面垂直，那么A面就是一个设立的基准面。圆度是形状公差，指的是圆本身的形状公差，所以是没有什么基准的，不需要相对谁是圆形，它本身就是圆形，不知道这样描述能理解吗？
