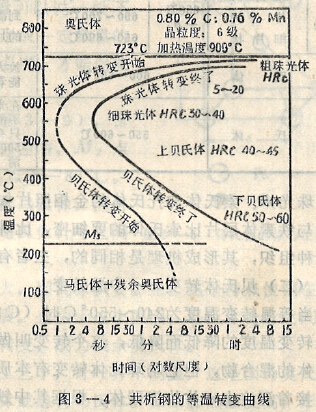

从C曲线中，我们可以总结出以下规律。
2 J8 z# j: C0 v. S
1。不同的过冷度下，转变速度大不相同，最终产物也大不相同。
& m2 C. L0 N# P7 Q6 S
2。过冷度越大，终产物的硬度越高。
* k# Y/ i$ f* y6 K9 ?
% R) g! @+ D5 p0 X' i
一般来说，我们根据冷却转变最终得到的产物不同，粗略的将奥氏体等温转变分为三类。
. ]0 }6 s- o( ?: u! Y
1。珠光体转变——高温转变
这一类转变是指等温转变温度低于A1（727C，上图中因为是老教材图片，因此还是723度。请各位以727度记忆。）而高于C曲线转折处（俗称“鼻部”，约550C）的区间。在这一转变中，转变速度随过冷度的增加而加快。其中，以鼻部位置最快，其孕育期（转变开始前的时间，也就是上图中开始转变曲线（左侧曲线）左侧空白部分表示的时间）也最短，约1秒。而对于小过冷度位置，比如700C，孕育期则可长达1000秒。
这里必须强调一点，孕育期是我们从事热处理降温时必须注意的一个关键参数，他决定了你所能选择的不同冷却方式和过冷度控制。这个后面会详细解释。

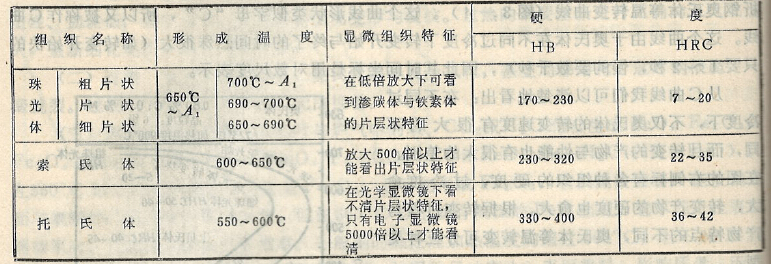

关于珠光体，这里不再多说，请大家参考之前的章节中关于珠光体的介绍。
2。贝氏体转变——中温转变。
& E" K6 w# f% U! B% t* _

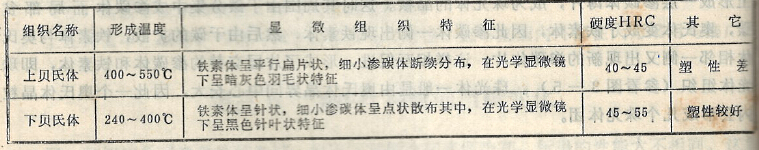

这一类转变是指等温转变温度从鼻部向下至MS线的部分。这一转变中，转变速度随过冷度的增加而减慢。在不同的温度下，得到的贝氏体形态亦不相同，以400C为界，分为上贝氏体和下贝氏体。
5 s6 M8 * ]: w% ^; a
关于贝氏体，请参考之前的章节中关于贝氏体的介绍，这里不再重复叙述。
! o" W# J+ @3 R& o, I j' B
( I) o( W! ?+ U9 e9 L# p4 H
3。马氏体转变——低温转变。
" B- j# {9 ^, x* K0 q
当奥氏体过冷度极大，急速冷却至240C以下时，会发生奥氏体向马氏体的转变。马氏体的转变是非扩散性的，因此转变速度极快，这也是我们后面热处理中对于冷却手段选择的一个重要依据。
2 S+ [; G$ Z. Z9 ?' L
关于马氏体，这里也不过多介绍，请参考之前章节中关于马氏体的介绍。
/ t; m& v. F9 O# e

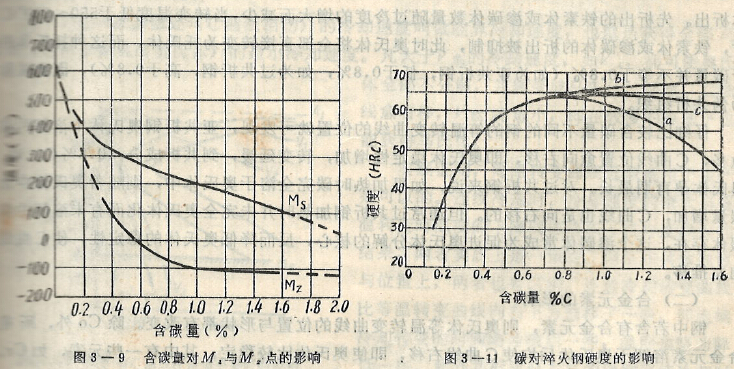

这里只说一个方面。马氏体硬度很高，其硬度随含碳量的增高而升高。含碳0.2%的钢，其马氏体硬度约为HRC37；0.5%时，硬度为HRC60；T8钢的硬度达到HRC62~65。而当含碳量超过0.8%的过共析钢十，由于参与奥氏体的增多，硬度有所下降，但马氏体本身的硬度依旧继续升高。具体参考下图。
7 }9 B! H; e0 J) e0 @! ^. b* c
微信登录
QQ登录
