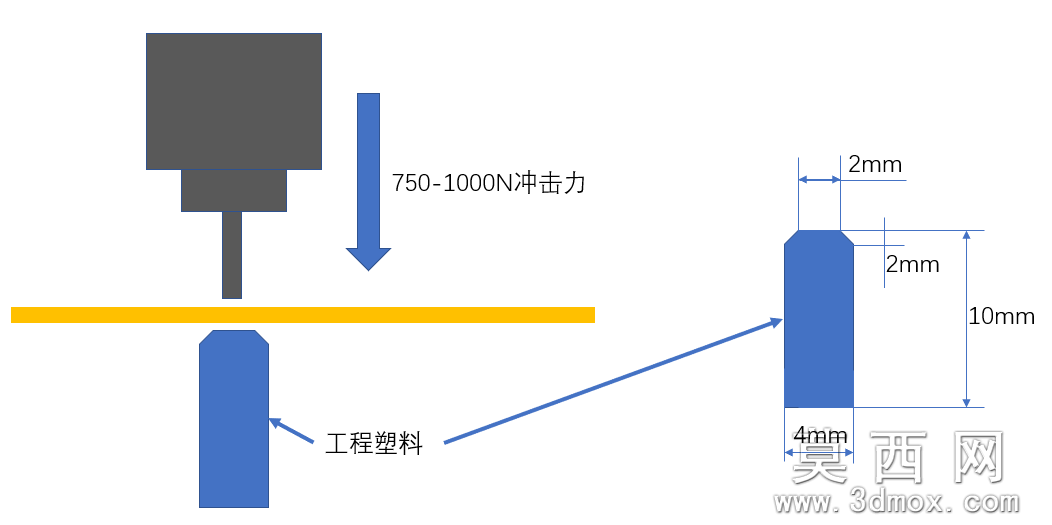

|
前景提要：好久没来社区了，这不遇到问题了，才想起社区的好（此处应该有表情包，但不知道 怎么添加@-@）。 $ N: u& W) U' q) j8 ^) ]& w4 N' a 网上找了一大堆资料，翻了N本材料手册，也咨询了珠三角+长三角的原材料供应商，也没有找到 比较合适靠谱的解答。! z, Q y# A& d. S 8 p4 F4 r6 T9 [: V8 F1 Q 工况要求：) \4 z. Z/ o( y; ^% A$ D* J 1. 必须是工程塑料，金属+陶瓷等材料不考虑。 2. 轴类零件，直径4mm,总高10mm。 3. 零件端面承受重复冲击力（类似冲压或铆接），力大小为750-1000N。每1.5s冲击一次，每天 20h左右，重复不断，每天大概冲击次数为5w次。, ~" c' A1 K) n 4. 在此冲击力下，要求使用寿命2.5w次左右，使用过程中不能碎裂。寿命判断标准为零件总高不 能低于某个数值。 5. 使用环境：温度20±2℃，标准湿度，标准气压，基本无尘，无腐蚀性气体液体等。. B* d( j3 ?" S- s 6. 大致尺寸和使用原理如附图。 已有经验：1 d2 z8 n2 e# |# ]: U 1. 之前有使用成功使用经验，PEEK材料，车床加工，但冲击力大小为300-450N，是用寿命为 3w左右。 2. 目前采用同样的PEEK材料，同样的制造工艺，在750-1000N冲击力下，零件使用寿命只有 1500-5000次。0 W$ t( O' q3 ^9 b4 @, W) Z0 Q+ _ 根据现有经验及资料得出的一些想法：, W! J: Z$ h U. V 1. 依然使用PEEK材料，但需要加入玻璃纤维，在750-1000N冲击力下，看使用寿命是否有改善。$ |/ P4 W0 k& y$ G$ ~5 C 2. 根据材料手册中抗压强度一栏，聚酰亚胺（PI）、聚苯醚（PPO）、增强型聚碳酸酯（PC）、 玻纤增强型1010尼龙（PA）、聚苯硫醚（PPS）等材料的抗压强度参数较高，准备选取部分材料 试验，查看寿命是否满足要求。 3. 部分材料供应商给我聚四氟乙烯（PTFE），个人经验初步判断，应该是不适用这种工况。( K V3 g% d. b- y 本次发帖最终目的（此处应有表情包，已省略）：" p: z! B" a# g, w( ]: G 1. 麻烦各位有类似经验或有想法或路过的大侠，帮忙推荐一下在描述工况下，应该使用的工程塑料。- V% @( Y) e- Z" b) p 2. 是否可以在同样的材料情况下，采用特殊的制造工艺，从而增加其使用寿命。* h& }1 v2 ] e" W) g9 A |
微信登录
QQ登录
