材料性能与温度的关系

类别：机械制图 | 来自：未知未知 | 发布时间：2023-05-27 | 人气值：
与温度有关的材料系数有两种类型：一类是与材料的力学性能有关的材料系数；另一类是与热传导相关的材料系数。属于前者的有E，G，v，a；属于后者的有C(比热容)，ρ (密度)，k(热传导系数)等。这些系数实际上并非常数，而是随温度而变化的。但当温度不高时，通常取平均值当作常数处理，然而在温度高、变化大的情况下，则必须考虑其随温度的变化。

1、弹性系数与温度的关系 + R& p& ~  ?7 @1 X' G1 B
7 P, x" ]3 i6 w- X
金属的弹性系数E，剪切模量G随温度增高而减小，泊松比v随温度变化不大。E，G与温度的测定有静态法和动态法，前者是在高温炉由加载进行测试，后者则采用振动法或超声波脉冲法进行测定。振动法是使试件在高温炉中做弹性振动，通过测定频率来测定弹性常数。超声波法则是给试件以超声波，通过测量波的传播速度来测定E，G，v。

2、热系数与温度的关系
; L7 g4 _! q: I, O" \6 |* H' N! f9 |
金属材料的热系数与温度一般呈线性关系，线胀系数a大体上随温度升高而直线增加，导热系数k随温度增加而减小，比热容随温度增加而增高。通过试验测得的热系数与温度关系的直线斜率或曲线曲度，即可知具体材料的热系数随温度的变化。例如，从不同的资料来源，碳钢的热系数随温度变化如图1所示。
, C8 J6 x0 R6 @1 A' P9 ^( O
4 t# c$ g) ~9 Q! `5 F  \9 m

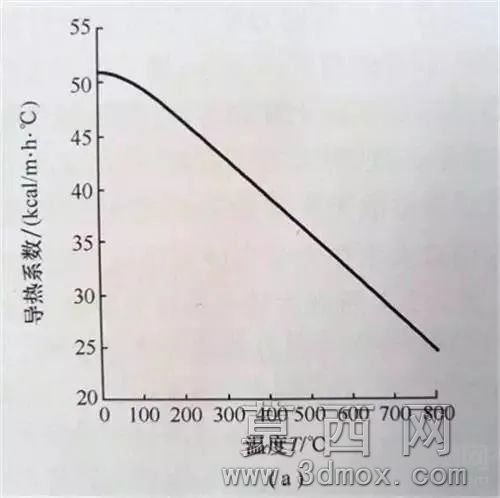

导热系数随温度变化曲线
# |, Q" \# t) h0 r
4 v( j6 i) s" r0 D
1 u$ o, x. W0 o( `1 I, E/ G

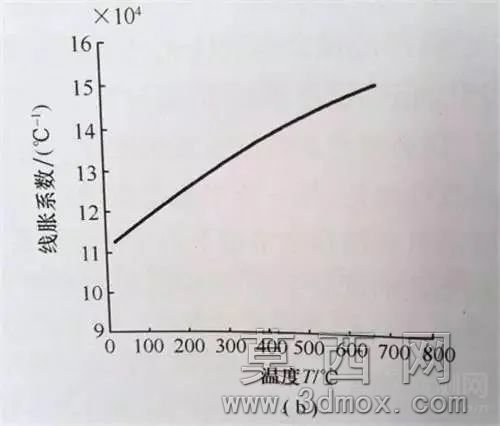

线胀系数随温度变化曲线

3 `, o. E% l9 E, z" G1 C# k

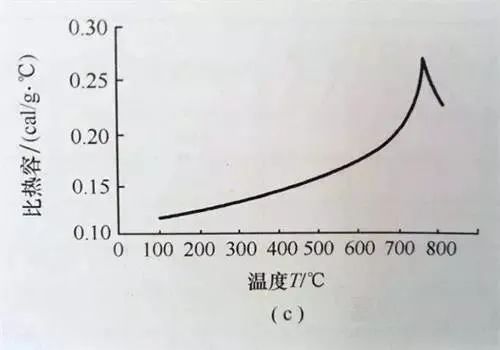

比热容随温度变化曲

5 j- r! }3 ]7 W8 y) Q+ O2 Z
3、材料的热疲劳

当延性材料随温度升高，即使所受应力超过屈服点也不会立即破坏，但即使应力水平较低，若有较大的温度变化反复进行时，最终会由于疲劳而产生龟裂而导致破坏。这种现象称为热疲劳。

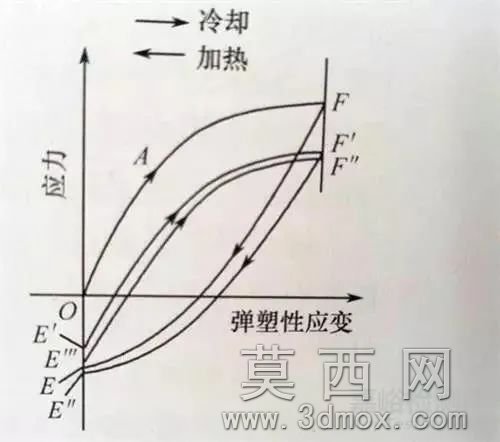

设有一试验棒两端固定，受最高和最低温度之间的反复热循环过程如图2所示。3 z" n" K9 ]" m) Y/ z! j, i
1 E+ l& [" J  G8 D6 {
热循环与应力一应变图线


假设试验开始时，棒在最高温度下固定，然后冷却产生拉应力，OAF为一应力变线。然后，若重新加热，则应力一应变线开始时平行于OA向下移动，在比冷却循环拉力低的应力下产生屈服，最后到达E点。若在最高温度下保持一段时间，则由于产生应力松弛使压应力减小到达E'点。如再开始冷却，则沿E'F'上升，在最低温度时达到F'点。由于在最低温度下不产生压力松弛。若再开始加热，则图线沿F'E"下降，在最高温度时到E"点。此处因应力松弛应力减小移至E"'点，若再开始冷却，则沿曲线E"'F"在最低温度达到F"点。2 D9 R% ^$ @0 p. i2 }9 t9 T) n

若重复这种冷却一加热循环，则应力一应变图线每次都描绘出一条滞后曲线，与其有关的返复塑性应变就是热疲劳的原因。热循环的最高和最低温度、平均温度、最高温度的保持时间、重复速度、材料的弹塑性质等都是影响热疲劳的因素。+ F1 Q# W+ L# j$ N
6 h6 ?! T8 q! s. g
热疲劳的强度是指一个循环的塑性应变εP和到达破坏的重复次数N之间的关系。根据曼森一科芬的经验公式：8 `( |4 S! R+ ]2 F# f3 X; m" \6 x# ]

# ?+ p3 Y( v) O  S- h. G
3 t/ M: k2 d# X% ~: w0 q
其中，εf表示一个热循环的平均温度下的静拉伸试验中材料破坏时的伸长。( b5 O' b0 s% U+ P
  I% I' _" d4 ?4 T. B. s
以上所述的仅是材料的单向热应力疲劳，实际结构的热疲劳则是多方向的，是一个专门的研究领域。
