Proe/Creo中可变截面扫描创建冰激凌

类别:ProE教程 | 来自:未知未知 | 发布时间:2021-01-01 | 人气值:

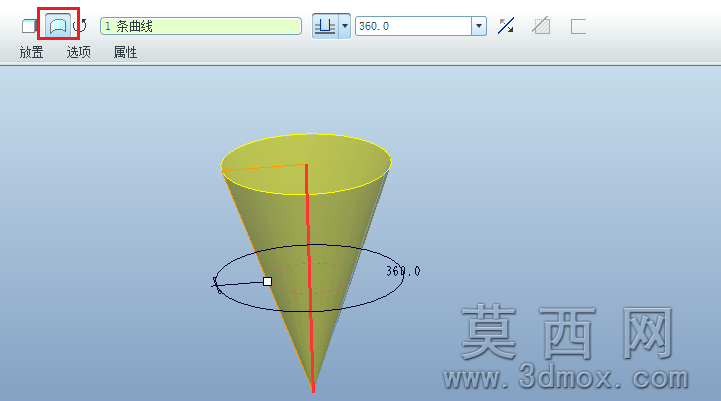

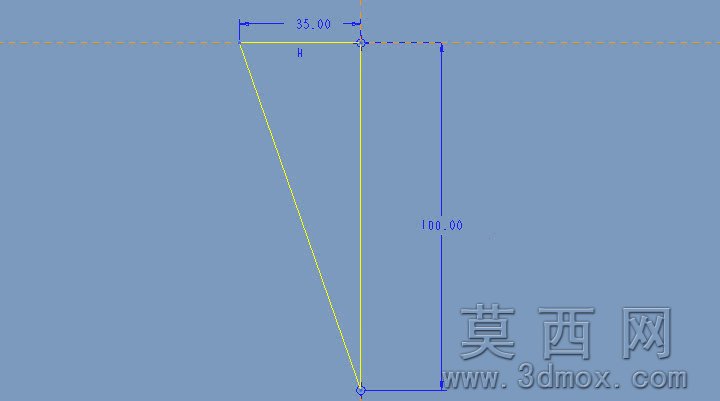

1.在FRONT平面绘制如下的草绘。

Proe/Creo中可变截面扫描创建冰激凌

Proe/Creo中可变截面扫描创建冰激凌

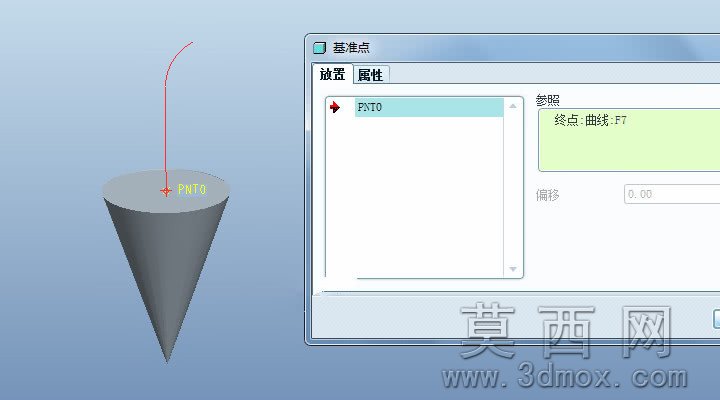

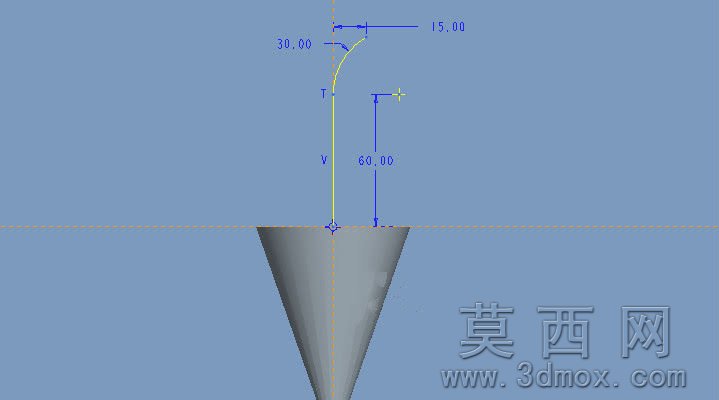

3.在FRONT平面绘制如下图所示的草绘。

Proe/Creo中可变截面扫描创建冰激凌

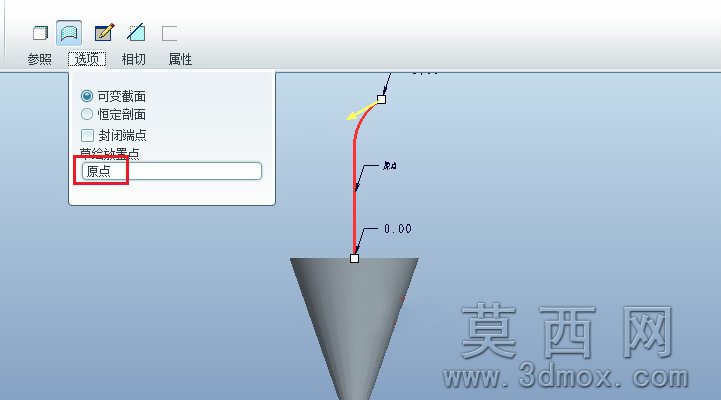

4.点击可变截面扫描,选择上一步的草绘作为扫描轨迹,一定要注意草绘放置点的选择,否则会提示“违反几何约束”。

Proe/Creo中可变截面扫描创建冰激凌

Proe/Creo中可变截面扫描创建冰激凌

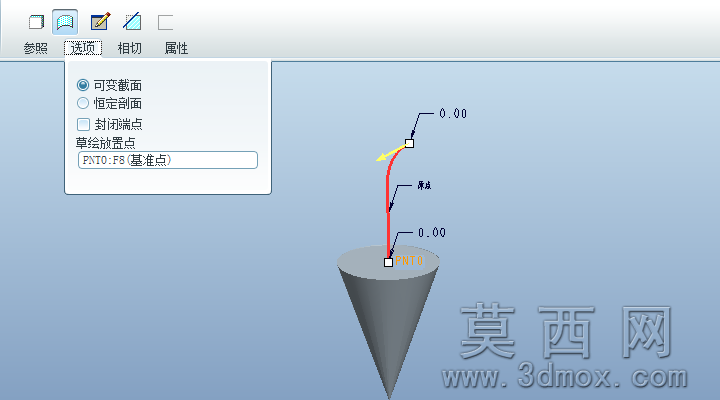

此时我们可以看到草绘放置点选择的是上一步的PNT0.

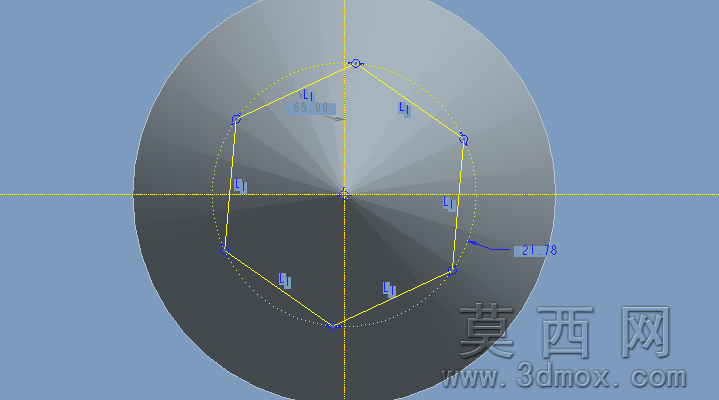

Proe/Creo中可变截面扫描创建冰激凌

Proe/Creo中可变截面扫描创建冰激凌

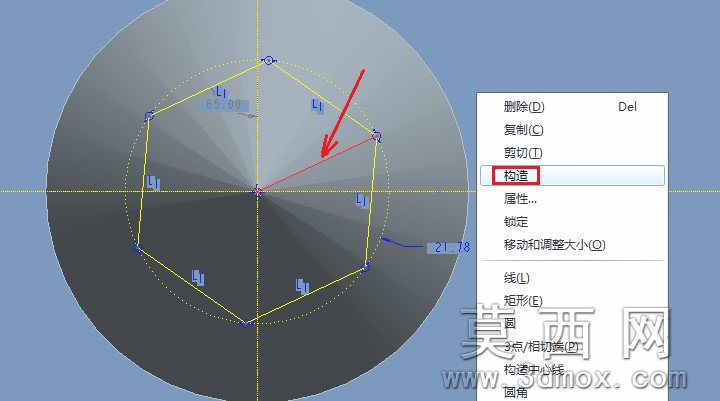

为了创建一个角度尺寸,绘制一条如下的直线,然后将其转为构造线。

Proe/Creo中可变截面扫描创建冰激凌

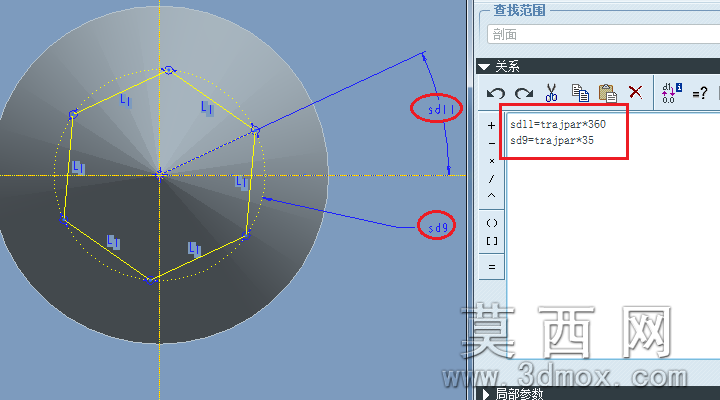

sd11=trajpar*360

sd9=tarjpar*35

Proe/Creo中可变截面扫描创建冰激凌

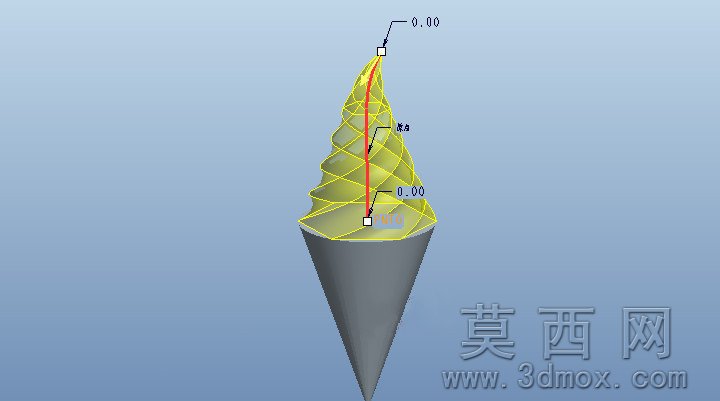

完成。

Proe/Creo中可变截面扫描创建冰激凌

5.接下来进行合并曲面以及实体化大家都可以解决。
