单级渐开线圆柱齿轮减速机三维设计

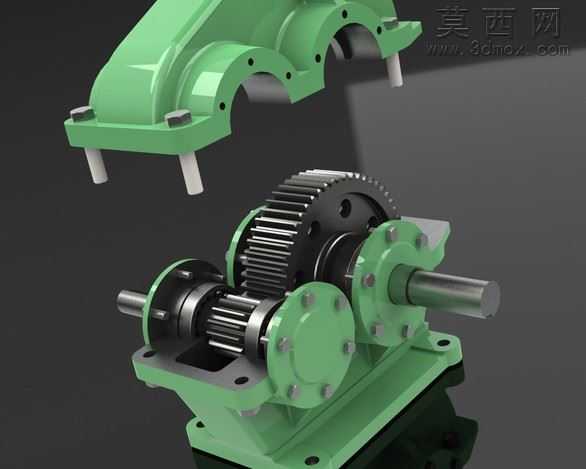

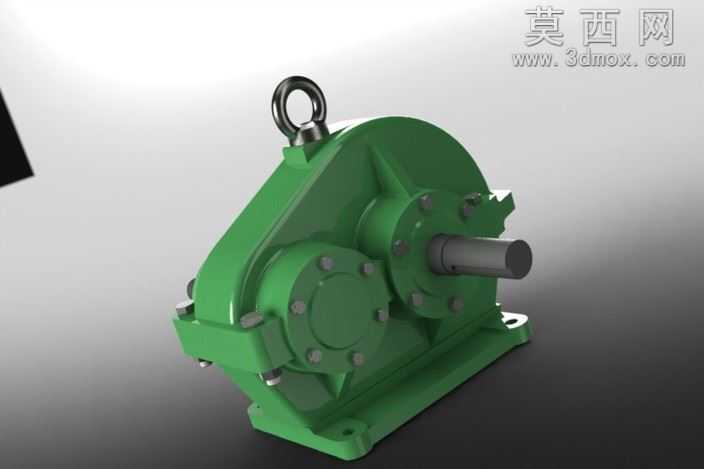

本作品为单级圆柱齿轮减速机的三维参数化设计成果，建模阶段采用SolidWorks软件完成全零件的特征化建模，严格遵循机械设计手册中齿轮减速机的设计规范，对每一个零件的尺寸参数进行精准约束。首先从传动核心部件入手，依据给定的传动比参数完成渐开线圆柱齿轮的齿廓绘制，通过方程式驱动齿形曲线，保证齿轮啮合的重合度与传动平稳性，对齿轮的轮毂、轮辐、键槽等结构进行细节建模，确保与输入输出轴的装配公差符合设计要求。箱体部分采用剖分式结构设计，分别完成箱座与箱盖的实体建模，对箱体的轴承安装孔、定位销孔、连接螺栓孔进行位置约束，保证上下箱体合箱后的同轴度精度，同时在箱体上设计了吊环安装位、油位观察结构、放油孔等附属功能结构，还原真实减速机的实用设计细节。输入输出轴采用阶梯轴结构建模，依次完成轴肩、键槽、轴承配合段、密封段的特征绘制，匹配对应的轴承、端盖、密封件等标准件模型，所有标准件均采用机械设计标准库参数调用，保证规格的通用性。装配阶段采用自下而上的装配流程，先完成轴系部件的子装配，验证齿轮啮合间隙、轴承游隙的合理性，再将轴系组件装入箱体，依次安装端盖、密封件、连接螺栓、吊环等附件，全程进行干涉检查，排除零件间的装配干涉问题，确保整体结构可实现真实的装配落地。渲染阶段赋予各零件符合工业实际的材质属性，箱体与端盖采用铸铁材质，设置哑光绿色漆面效果，还原工业减速机的经典涂装外观，齿轮与轴类零件赋予合金钢材质，添加金属光泽与表面磨削质感，标准件根据类型分别赋予镀锌、发黑等表面处理材质效果，通过场景布光突出减速机的结构轮廓与部件层次，清晰展现各部分的装配关系与结构特征。整体设计围绕单级齿轮减速的传动需求，在保证传动结构合理性的基础上，完整还原了减速机的安装、润滑、吊装等附属结构，可用于机械原理教学、设备选型参考、非标设备设计参考等场景。
