透明外壳二级同轴式减速机结构展示模型

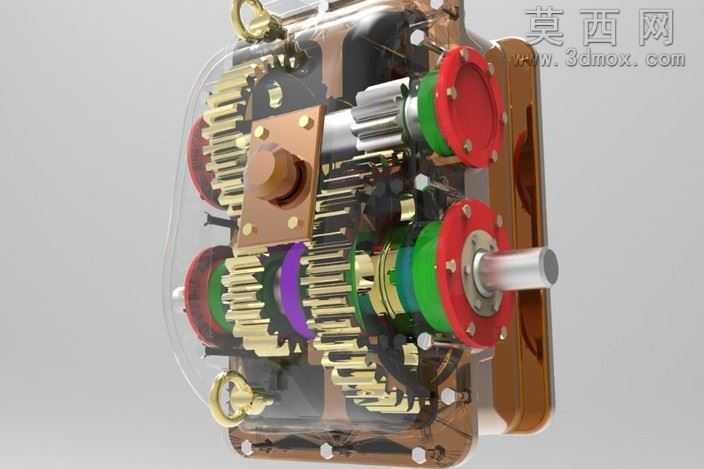

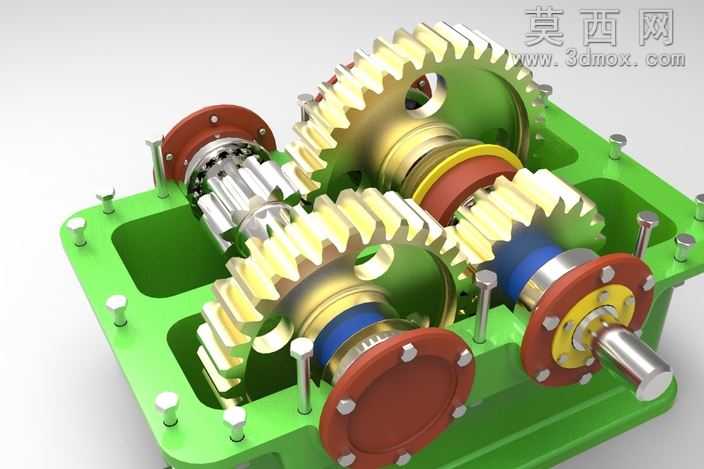

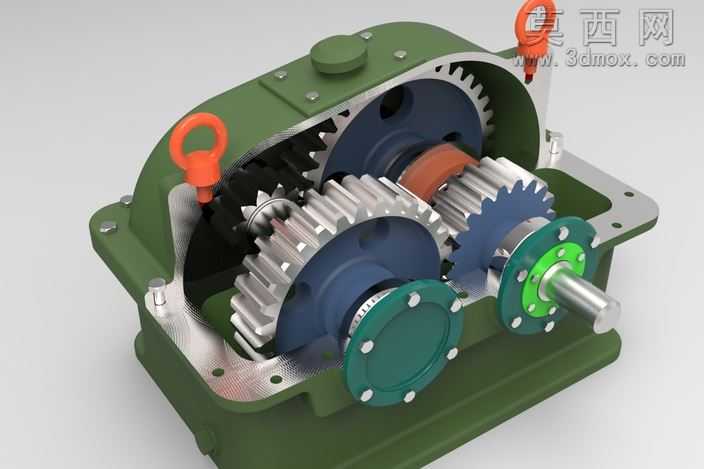

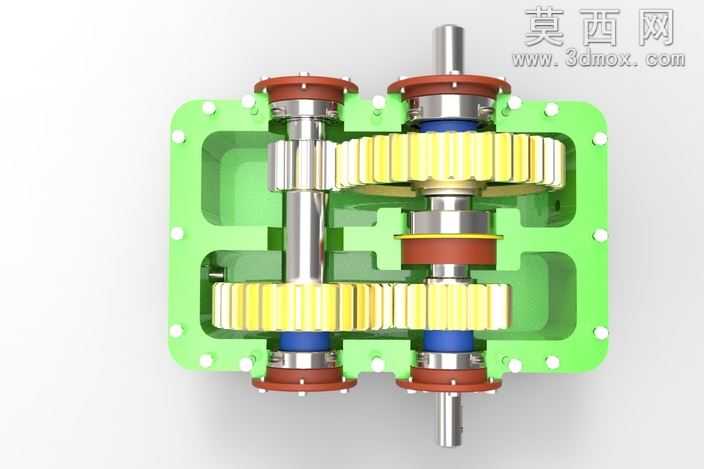

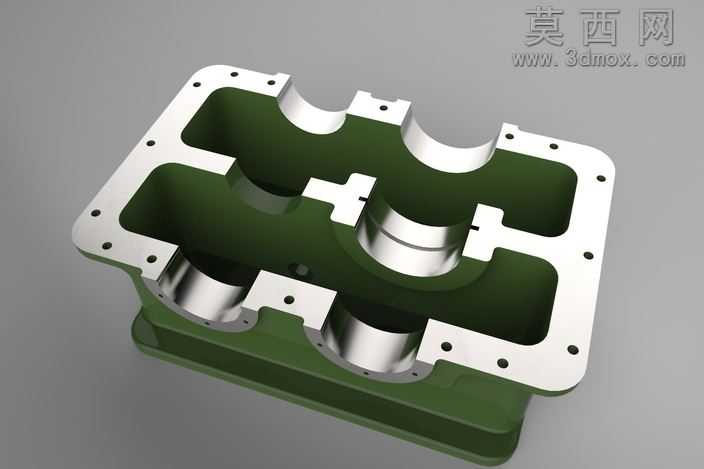

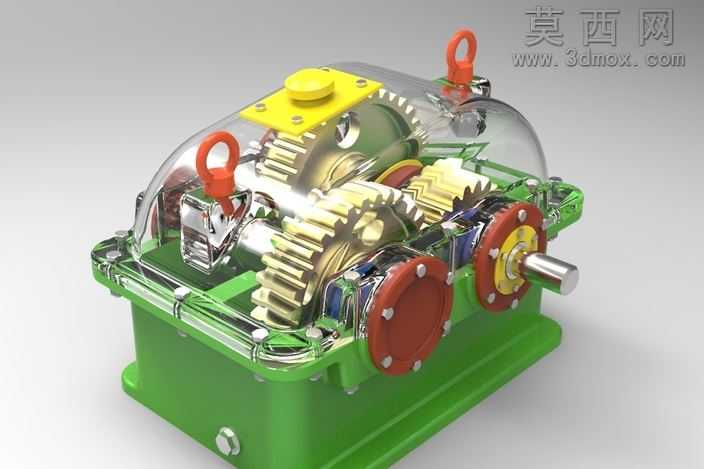

本作品为二级同轴式减速机的结构展示三维模型，建模阶段采用CATIA V5完成全零部件的参数化构建，首先从核心传动链路入手，依次完成输入轴、中间传动轴、输出轴的轴段特征绘制，根据传动比匹配要求完成各级直齿圆柱齿轮的齿廓参数化生成，严格保证齿距、模数、压力角等参数符合机械设计标准，确保齿轮啮合关系无干涉。随后完成箱体、箱盖、轴承端盖、吊环、油标尺、通气器等附属零部件的独立建模，每个零件的装配基准、配合公差都按照实际工业减速机的装配要求进行约束，完成总装后通过全局干涉检查逐一排查零部件间的碰撞问题，确保整体装配逻辑符合真实减速机的组装流程。渲染阶段采用Keyshot完成可视化呈现，为了清晰展示内部传动结构，特意将上箱盖设置为高透明亚克力材质，调整材质的折射率、透明度与表面粗糙度参数，既保证可以清晰观察内部齿轮啮合、轴系排布的完整结构，又能还原透明材质的真实光影折射效果。下箱体采用哑光绿色工业漆材质，还原实际工业减速机的漆面质感，调整材质的漫反射、高光参数模拟铸铁箱体表面喷漆后的细腻颗粒感；齿轮、传动轴等金属传动部件采用抛光合金钢材质，添加细微的表面划痕与金属氧化纹理，还原机加工金属零件的真实质感；轴承端盖采用红色防锈漆材质，吊环螺钉采用镀锌金属材质，不同材质的区分设置让模型的结构层次更加清晰。设计思路上采用剖视展示的逻辑，打破传统减速机封闭外壳无法观察内部结构的局限，通过透明外壳的设计直观呈现二级减速的动力传递路径：动力从输入轴进入后，经过第一对齿轮组完成一级减速，再传递至中间轴经过第二对齿轮组完成二级减速，最终从输出轴输出低转速大扭矩的动力，完整还原减速机通过齿轮啮合实现转速降低、扭矩放大的工作原理，模型的吊环、端盖螺栓、油位检测部件等细节都完整还原，既可以作为机械原理教学的直观演示素材，也可以作为减速机设计的参考样例，帮助学习者快速理解同轴式二级减速机的结构组成与传动逻辑。
