三角排布滚子链传动组件三维设计

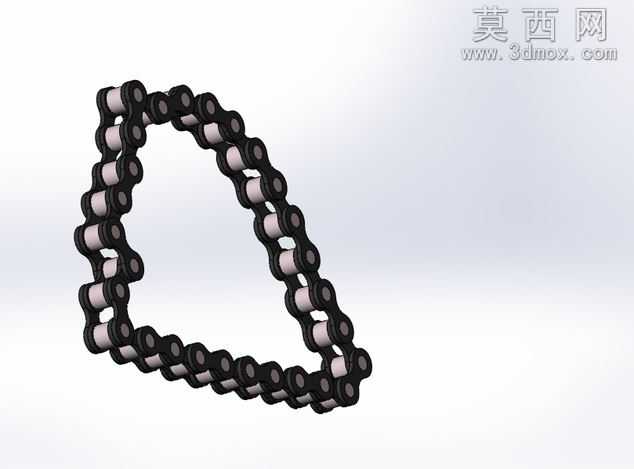

本作品为滚子链传动组件的三维建模成果，整体采用三角闭环排布形态，完整还原了工业滚子链的结构特征与装配关系。建模过程中首先对滚子链的核心组成单元进行拆解，分别构建内链板、外链板、销轴、套筒、滚子五个基础零件，严格遵循通用滚子链的尺寸比例规范，确保各零件间的装配公差符合实际机械传动的配合要求。建模时对链板的轮廓进行精细化处理，还原链板两端的圆弧过渡结构与中部的减重孔造型，同时对销轴与套筒的配合面、套筒与滚子的转动接触面做了结构优化，保证模型能够模拟真实链条的弯折转动特性。材质设置上，外链板与内链板采用哑光黑色金属材质，模拟工业链条经过表面发黑处理的质感，销轴、套筒部分添加轻微的金属反光效果，滚子部分采用浅灰色耐磨合金材质，通过材质差异清晰区分不同零件的功能分区，提升模型的结构辨识度。渲染阶段采用柔和的均匀漫反射光源，避免金属材质产生过强的反光遮挡结构细节，背景选用浅灰色渐变背景，突出链条本身的三角闭环造型，同时对链条的铰接位置做了细节强化，清晰展示每一节链节的活动连接关系。设计过程中重点考虑了链传动的运动特性，三角排布的形态可适配特定布局的多链轮传动场景，每一节链节的铰接间隙都经过参数化调整，既保证模型整体的结构完整性，又能直观呈现链条柔性传动的结构特点，完整还原了滚子链作为通用传动配件的典型结构特征，可用于机械传动结构的教学演示、传动方案的可视化展示等场景。
