Boggie机箱金属支撑框架结构设计

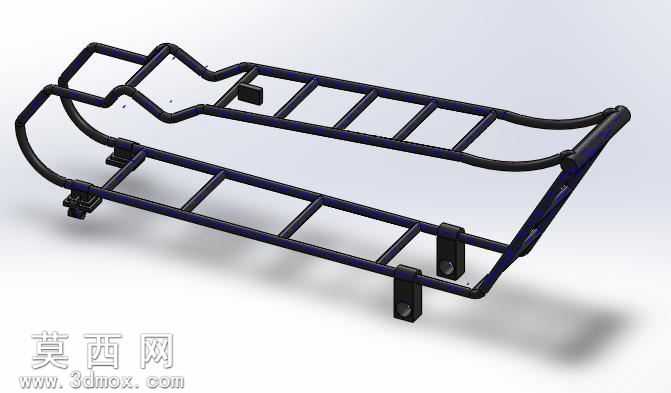

本作品为Boggie机箱的金属支撑框架三维模型，整体采用管材弯折拼接的结构形式完成建模，建模过程中严格遵循框架类零件的设计逻辑，先通过三维草绘绘制出框架整体的轮廓走向路径，精准定位每一段管材的弯折点位与拼接衔接位置，再通过扫掠特征生成每一段管材的实体结构，对管材衔接处做了贴合的拼接处理，保证各段管材连接位置无错位、无间隙，还原真实金属管架的焊接拼接效果。模型在细节处理上，针对框架上的固定安装位做了独立的结构建模，四个向下延伸的固定支脚带有安装孔位，可实现框架与对应安装基面的螺栓固定，框架中段设置的小型固定块用于机箱内部组件的定位安装，前端的弧形弯折结构既满足机箱外形的轮廓适配需求，也通过弧形结构提升了框架端部的抗形变能力。材质渲染阶段，为框架主体赋予了深色磨砂金属材质，模拟钢制管材喷塑后的表面质感，调整材质的粗糙度与金属度参数，让金属表面呈现出哑光的细腻反光效果，同时在模型下方添加了柔和的投影效果，增强模型的立体层次感。结构设计上，整体框架采用双层平行管架搭配横向连接杆的布局，上层管架适配机箱上部的轮廓造型，下层管架作为主要承载基面，多根横向等距分布的连接杆将上下层管架连为整体，形成稳定的桁架式受力结构，既保证了框架整体的结构强度，能够承载机箱内部各类组件的重量，也通过管材的镂空布局有效降低了框架自身重量，同时为机箱内部预留出充足的走线与散热空间。建模过程中对所有管材的弯折半径做了统一规范，避免出现过小弯折半径导致的加工应力集中问题，所有安装孔位的尺寸与位置都按照通用机箱安装标准做了适配，保证该框架模型可直接用于后续的结构验证与加工生产参考，整体模型结构完整，细节还原度高，清晰展现了机箱支撑框架的设计思路与结构特点。
