可变形木制飞机机器人拼装玩具模型

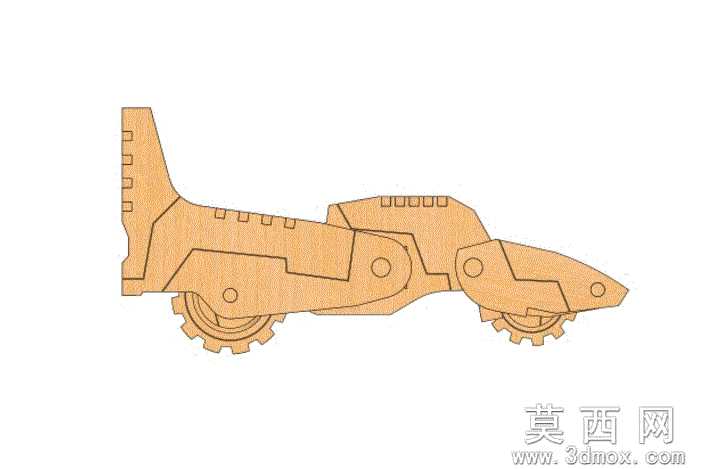

　　本模型为可实现形态切换的木制变形玩具，建模阶段首先梳理变形逻辑，拆分飞机形态与机器人形态的共用构件与活动关节，以激光切割木板的加工公差为基准绘制每一块板材的轮廓草图，对齿轮啮合部位、转轴连接位预留0.15mm的装配间隙，避免拼装后出现卡滞问题。参数设计层面，整体模型展开尺寸适配A4幅面的3mm厚椴木层板，单块零件最大轮廓不超过200mm，齿轮模数设定为1，齿形参数匹配玩具级传动精度，所有转轴孔直径统一为3mm，可搭配通用木质圆棒完成铰接，零件排版时优化嵌套布局，将板材利用率提升至82%以上，减少加工废料。

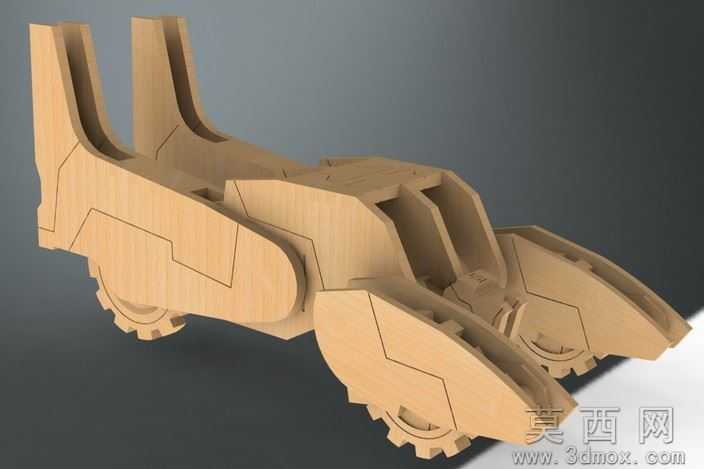

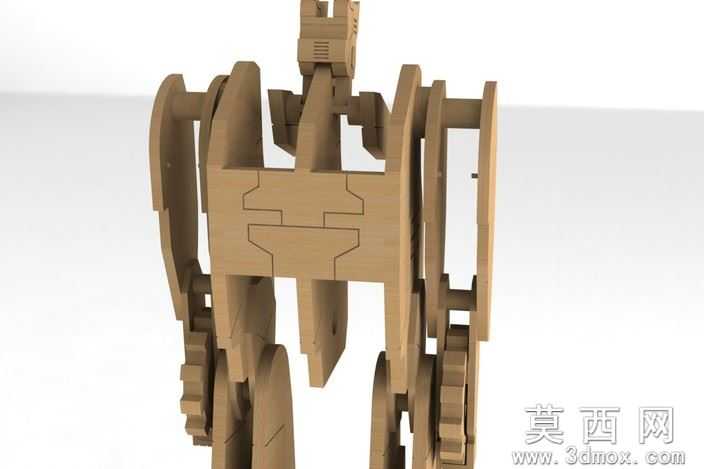

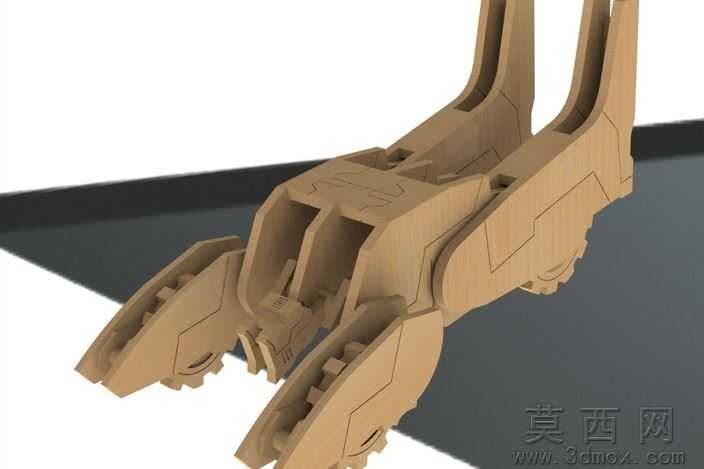

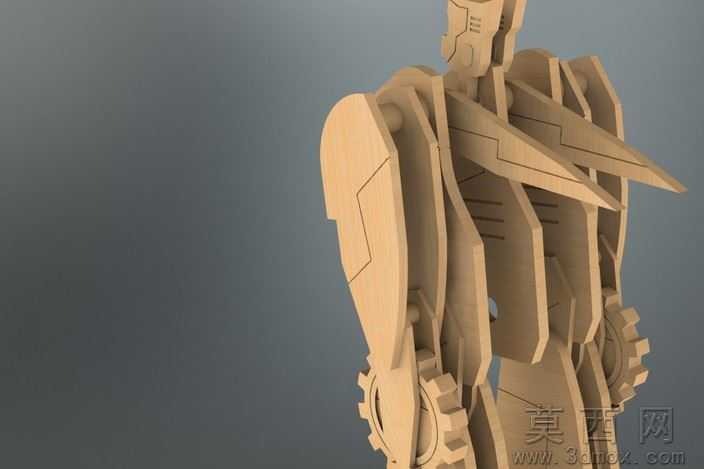

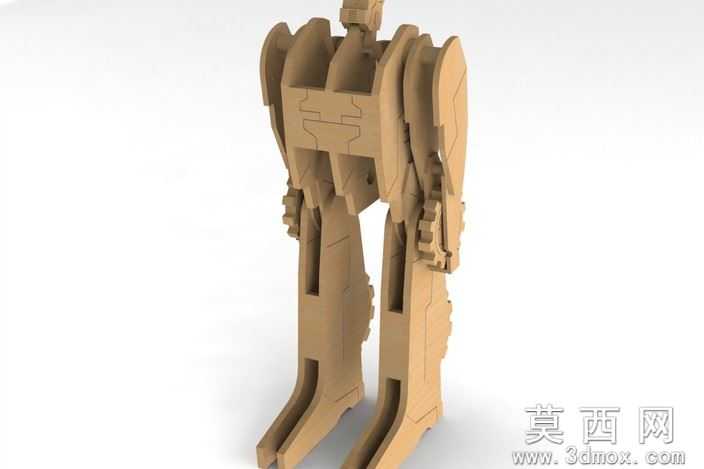

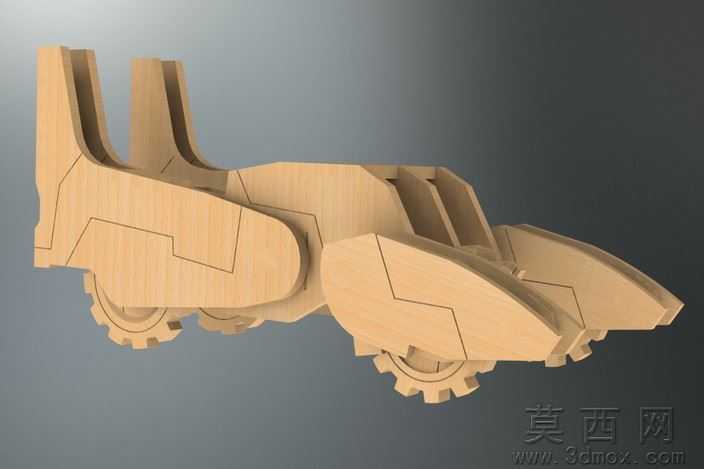

　　渲染材质环节，模型赋予浅原木色椴木纹理材质，还原激光切割后木板的自然哑光质感，对切割边缘做轻微碳化深色处理，模拟真实加工后的效果，同时添加木纹方向的细微凹凸贴图，提升材质真实感，渲染输出时保留线稿分层，可直接用于加工图纸导出。结构原理上，模型采用多组铰接转轴实现形态转换，飞机形态下的尾翼、机身侧板、轮式齿轮结构可通过转轴翻转，重组为机器人的四肢与躯干部分，底部齿轮结构既作为飞机形态的起落架装饰，也可在变形后作为机器人的脚部支撑构件，所有活动关节均采用过盈配合的木质转轴，无需金属连接件即可保持形态定位，反复变形不易松动。

　　软件兼容方面，模型基于SolidWorks2012版本搭建，完整保留零件参数与装配约束关系，可直接编辑修改零件尺寸，同时导出STEP、IGES通用中间格式，兼容UG、Pro/E、AutoCAD等主流三维设计软件，也可导出DXF格式直接对接激光雕刻机完成实物加工。研发教学应用层面，该模型可作为中小学创客教育的拼装实践案例，帮助学生理解铰接结构、齿轮传动的基础原理，也可作为文创玩具设计的参考原型，开发者可在此基础上优化变形结构、添加表面涂装方案，开发系列化的变形木制玩具产品，同时也适合三维建模初学者练习装配体设计、自上而下的建模思路，掌握从功能需求到实物加工的完整设计流程。
