自行车搭载式空气冷凝取水装置设计

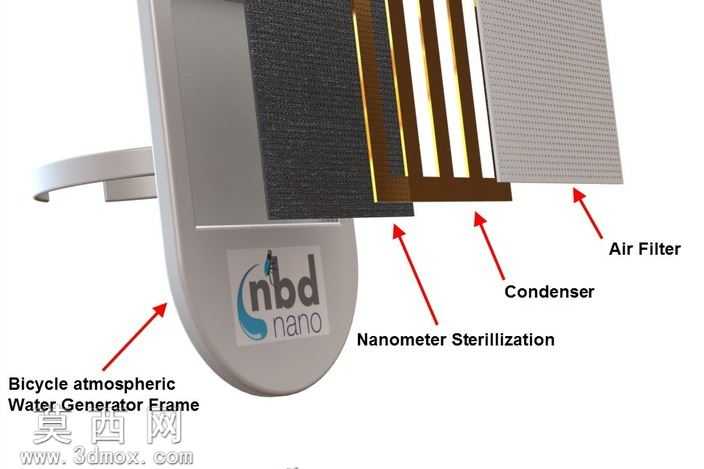

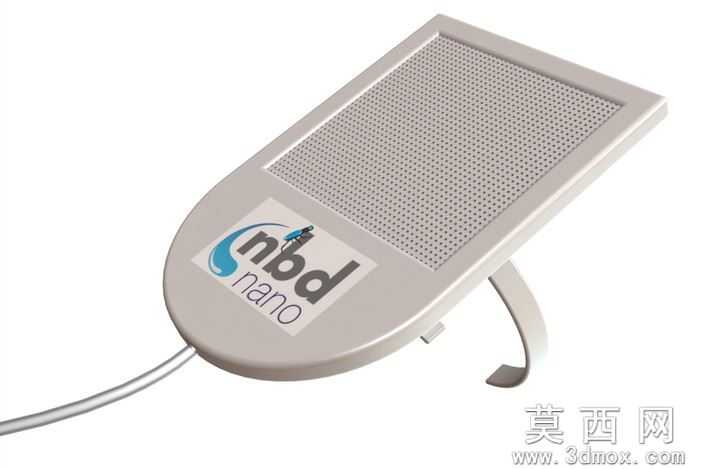

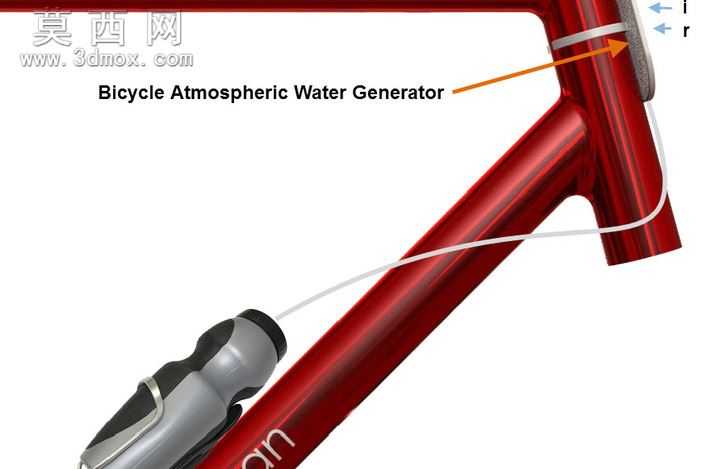

本作品为适配自行车安装的空气取水装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于骑行安装场景确定整体轮廓：主体采用一端圆弧收边的薄型长方体造型，圆弧端预留挂装卡扣结构，可直接卡接在自行车车把或前叉位置，无需额外改装配件，适配多数常规自行车的前部安装空间。建模过程中对装置表面的进气网格做了精细化阵列处理，网格孔洞采用均匀排布的微型通孔结构，既保证空气流通进气量，又能阻挡骑行过程中飞溅的泥沙、飞虫进入装置内部，网格区域与主体外壳做了一体化布尔运算，避免装配缝隙带来的结构松动问题。装置正面的品牌标识区域采用浮雕式建模处理，标识边缘做了0.2mm的圆角过渡，模拟真实产品的丝印或金属铭牌质感，渲染阶段为主体外壳赋予哑光浅灰色工程塑料材质，表面添加细微的磨砂颗粒纹理，还原户外骑行装备的耐磨材质特性；连接软管采用半透明哑光硅胶材质，调整材质的折射与粗糙度参数，模拟硅胶管的柔韧质感；挂装卡扣部分采用稍深的灰色硬质塑料材质，与主体形成细微的材质层次区分。结构设计上，装置内部预留冷凝腔、导流槽、储水接口的装配空间，外接软管可直接连接骑行水壶，冷凝产生的液态水可通过导流结构顺着软管流入储水容器，无需额外设置储水舱，有效控制装置整体重量，避免增加骑行负担。设计思路围绕极简户外实用方向展开，摒弃多余的装饰结构，整体造型轻薄流畅，安装后不会过度增加骑行风阻，圆润的边缘处理可避免骑行过程中发生磕碰剐蹭，在实现空气冷凝取水功能的同时，兼顾自行车前部的视觉协调性，适配休闲骑行、长途户外骑行等多种使用场景，满足骑行过程中的应急取水需求。
