D-sub25针连接器外壳装配结构设计

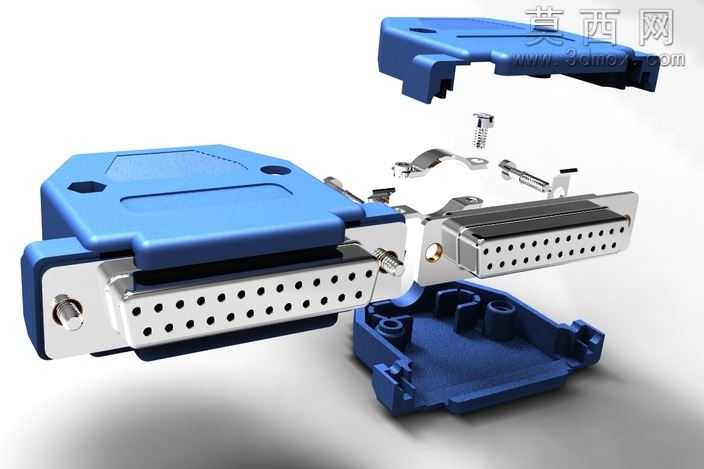

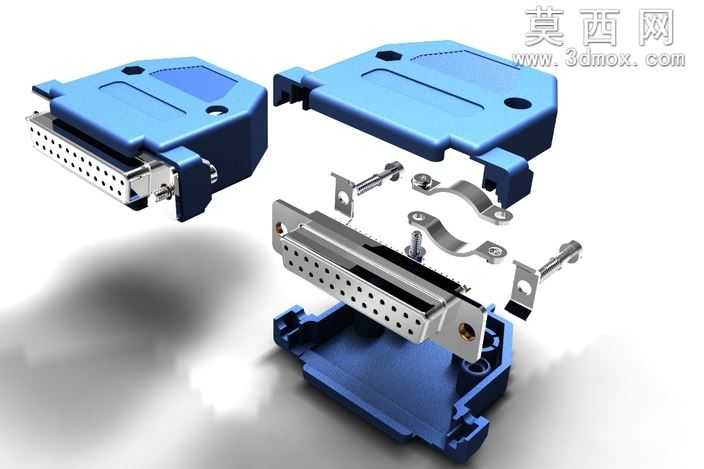

本作品为D-sub25针连接器的外壳装配结构三维设计，建模过程中严格遵循D-sub系列连接器的通用尺寸规范，先完成核心25针插芯基座的参数化建模，保证针脚排布间距、插合面公差符合行业通用标准，再围绕插芯结构拆分设计上下两半式塑料外壳、金属固定弹片、锁紧螺丝、压线压片等配套零件。建模阶段对每个零件的配合公差做了严谨设定，比如外壳与插芯基座的卡槽配合间隙控制在0.1mm以内，金属弹片的安装孔位与外壳定位柱完全对齐，既保证装配后结构稳固无松动，也预留了后期线缆焊接、组装的操作空间。材质渲染上，塑料外壳部分采用哑光深蓝色工程塑料材质，模拟实际生产中常用的阻燃ABS质感，调整表面粗糙度参数还原注塑件的细微磨砂效果；金属插芯部分做了镀镍金属质感渲染，突出金属表面的冷调光泽与细微加工纹理，固定螺丝、弹片等五金件则采用镀锌钢材材质，区分不同金属部件的质感差异，让爆炸视图下各零件的材质区分清晰直观。结构设计上采用上下扣合加螺丝锁紧的经典外壳结构，上壳预留了标签粘贴的平整区域，尾部设计了线缆出线的防弯折护线结构，金属弹片既可以增强外壳的结构强度，也能在连接器插合后提供额外的锁紧力，避免使用过程中出现松脱情况。整体建模采用自底向上的装配设计思路，先逐个完成单个零件的细节建模，校验每个零件的壁厚、拔模角度符合注塑生产的工艺要求，避免出现壁厚不均、倒扣无法脱模的设计问题，再按照实际装配顺序完成整体装配，通过爆炸视图清晰展示每个零件的装配位置与配合关系，可直接用于连接器产品的结构验证、生产开模参考以及组装工艺演示，完整还原了D-sub25针连接器外壳从零件设计到整体装配的全流程结构逻辑。
