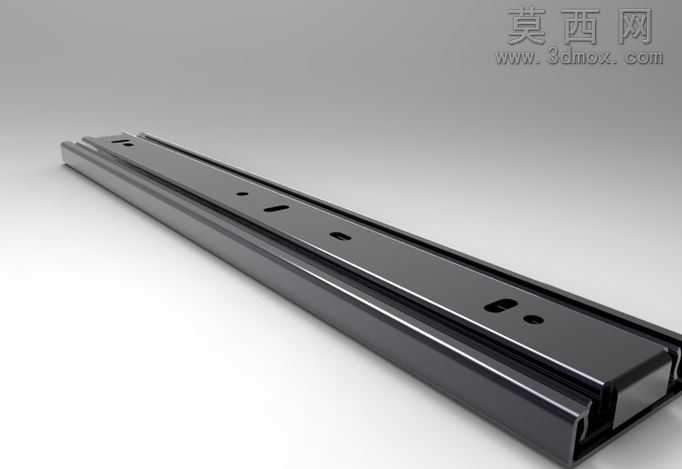

300毫米规格抽屉用滚珠滑轨三维结构

本作品为适配300毫米行程的抽屉滚珠转轮滑轨，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循五金滑轨的实际生产尺寸规范，对每一节轨体的截面轮廓、安装孔位、限位卡点都做了1:1的精准还原。建模初始阶段先绘制单节轨体的拉伸截面草图，对轨体的弯折加强筋、滚道槽轮廓做全约束定义，通过拉伸凸台命令生成基础轨体实体，再对安装孔做切除拉伸处理，精准还原沉头孔的深度与孔径参数，保证孔位可直接适配常规家具安装螺丝尺寸。针对内部滚珠转轮结构，单独构建滚珠保持架、钢珠滚动体的独立零件，按照实际装配间隙将滚动组件嵌套入内外轨的滚道槽内，通过配合约束模拟滑轨的抽拉滑动行程，验证300毫米额定行程下的伸缩无干涉状态。材质渲染阶段，对外层轨体赋予冷轧钢喷塑哑光黑材质，调整材质的金属粗糙度、反光度参数还原真实五金件的哑光质感，对内部钢珠赋予高抛光铬金属材质，添加细微的环境反射效果凸显滚珠的光滑滚动特性，对保持架赋予硬质工程塑料材质，区分不同部件的材质视觉差异。结构设计上采用三节式伸缩结构，内外轨与中轨的滚道槽做圆弧适配处理，保证滚珠滚动时的顺滑度，轨体侧边设计的加强弯折结构提升整体承重抗形变能力，端部的限位卡点做了圆角过渡处理，避免抽拉到极限位置时出现硬碰撞卡顿。整体建模过程中对所有配合间隙做了工程化校验，预留了实际生产中的装配公差量，既保证三维模型的视觉展示效果，也可直接用于五金配件的结构验证、产品展示场景，还原了抽屉滚珠滑轨的真实结构特性与滑动逻辑。
