户外道路照明用弯臂式LED灯具结构

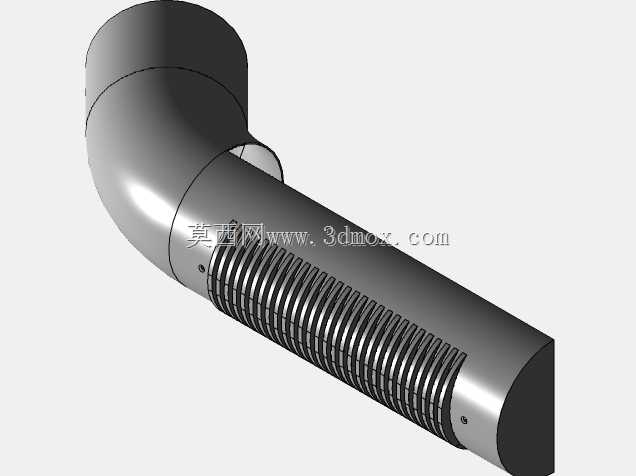

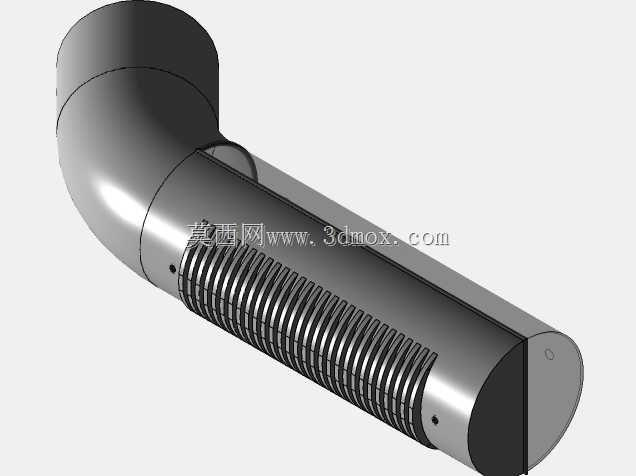

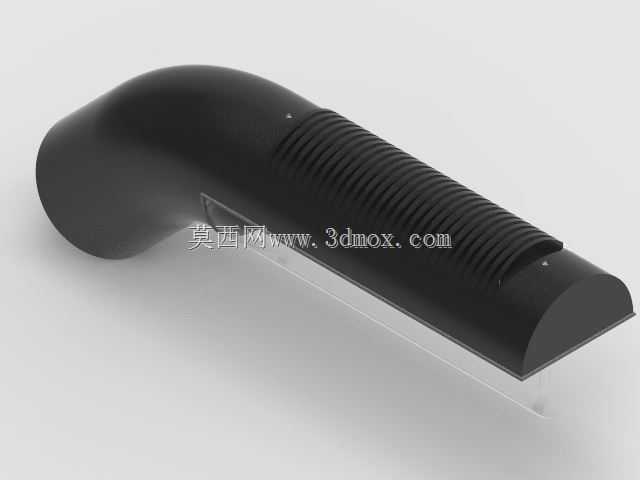

这款弯臂式LED照明灯具的结构设计，核心围绕市政主干道、次干道、工业园区支路及小区公共道路的夜间照明需求展开，区别于传统高压钠灯的笨重结构，整体采用一体化流线型弯臂壳体，在降低风阻的同时兼顾散热与安装适配性。从实际应用场景来看，这类灯具通常安装在6-12米高度的道路灯杆上，需要应对户外长期日晒雨淋、温差变化、扬尘堆积等复杂工况，因此壳体的密封结构、散热筋布局都做了针对性优化：灯具上盖的横向格栅式散热筋沿壳体长度方向排布，既可以在雨天引导水流快速滑落避免积水，又能在灯具工作时通过自然对流带走LED光源板产生的热量，无需额外加装散热风扇，减少后期运维的故障点。

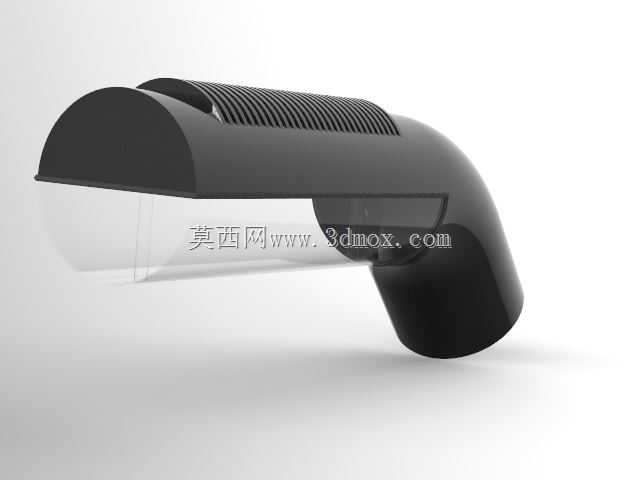

从功能特性上看，灯具的出光面采用弧形透明罩设计，配合内部光源的配光角度，可以实现道路纵向的均匀照度覆盖，避免传统灯具灯下亮、两灯之间暗区明显的问题，同时弯臂式的壳体结构可以直接适配标准口径的灯杆安装端，安装时无需额外定制转接支架，通过壳体尾部的抱箍结构即可完成角度微调，满足不同路宽、不同灯杆间距下的照明角度需求。设计过程中优先考虑了装配的便捷性，壳体分为上盖、光源腔、安装臂三个主要装配模块，光源腔与上盖之间采用卡扣加密封胶条的连接方式，既可以达到IP65级别的防尘防水要求，又能在后期更换光源或驱动电源时快速拆解，无需破坏整体结构。

外形尺寸方面，灯具整体长度控制在700mm左右，最大宽度280mm，安装臂的内径适配常规60mm外径的路灯杆挑臂，安装后灯具整体重心落在挑臂的支撑范围内，避免长期使用后出现灯头下垂的问题。壳体的曲面过渡全部采用大圆角设计，一方面减少风阻对灯杆的载荷，在沿海多风地区也能稳定使用，另一方面避免尖锐棱角带来的安装安全隐患，同时大曲面的壳体不容易堆积扬尘和落叶，长期使用也不会因为表面覆盖物影响散热效率。

从结构设计的细节来看，光源腔的内部预留了标准尺寸的LED铝基板安装位，兼容市面上主流的模块化LED光源板，驱动电源的安装腔设置在安装臂与灯体的衔接位置，这个位置既远离光源的高温区域，延长电源的使用寿命，又方便接线操作，安装时电源线从灯杆内部穿入后直接进入电源腔，无需外露走线，避免线路老化带来的安全问题。灯具的前端出光罩做了微角度的上沿遮挡，减少光线向道路两侧居民楼方向的溢散，降低光污染影响，这也是当前市政道路照明设计中重点考量的指标，区别于早期只追求照度不考虑光环境影响的设计思路。

在安装边界的考量上，这款灯具的整体重量控制在3.5kg以内，单名安装工人即可完成高空作业安装，不需要额外的吊装辅助，安装时的调节角度范围在-15°到+15°之间，可以根据道路的横坡、灯杆的安装垂直度灵活调整，保证路面的照度均匀度符合道路照明设计标准。壳体表面采用户外级粉末喷涂处理，耐紫外线老化，长期在户外使用不会出现壳体褪色、涂层脱落的问题，散热筋的间距设置在12mm以上，避免扬尘堆积后堵塞散热通道，日常运维时只需要高压水枪冲洗表面即可完成清洁，不需要复杂的拆解维护。
